10 Назначение и архитектура системы alcatel 1000 s12
10.1 Общие принципы построения alcatel 1000 s12
Концепцию цифровой АТС с полностью распределенным управлением концерн ITT использовал в установленной в США в 1978 году АТС под именем System 1240. В 1985 году модифицированная система получила название Alcatel 1000 S12. В процессе развития системы сменилось несколько версий аппаратного оборудования и программного обеспечения, менялась элементная база. В начале элементы управления строились на основе процессора Intel 8086, позже стали применяться процессоры Intel 80386. Используемые в настоящее время процессорные платы J-семейства содержат процессоры Pentium 80486, но архитектура системы, определенная в начале ее развития, не изменилась.
В рамках каждой версии оборудования обычно менялось несколько версий программного обеспечения, в тоже время, одна и та же версия программного обеспечения в некоторых случаях может работать на оборудовании разного типа. До недавнего времени наиболее распространенной в России версией программного обеспечения являлась версия EC 7.1 RUS. Сейчас происходит переход к версии WR.1A(World Release). В настоящее время оборудование системы Alcatel 1000 S12 выпускается в Германии, Бельгии, Франции. В 1999 году данная система, производимая на заводе в С.-Петербурге ЗАО «АЛКАТЕЛЬ», получила статус Российского производителя, поэтому разрешена к применению на российских сетях связи наравне с отечественным оборудованием.
Оборудование Alcatel 1000 S12 позволяет строить:
1) местные станции:
- малые от 16 до 5376 номеров,
- средние/большие от 4000 до 200000 номеров,
- использовать удаленные блоки: абонентский блок емкостью до 488
линий и выносной коммутатор доступа до 1024 линий,
- станции удаленного радиодоступа от 250 до 320 абонентов;
2) междугородные станции до 60000 соединительных линий;
3) международные станции;
4) транзитные пункты сети ОКС№7 - STP;
5) центры коммутации подвижной связи - MSC;
6) узлы коммутации услуг интеллектуальной сети - SSP.
На оборудовании Alcatel 1000 S12 может быть организован центр эксплуатации сети - NSC и центр тарификации - биллинг-центр.

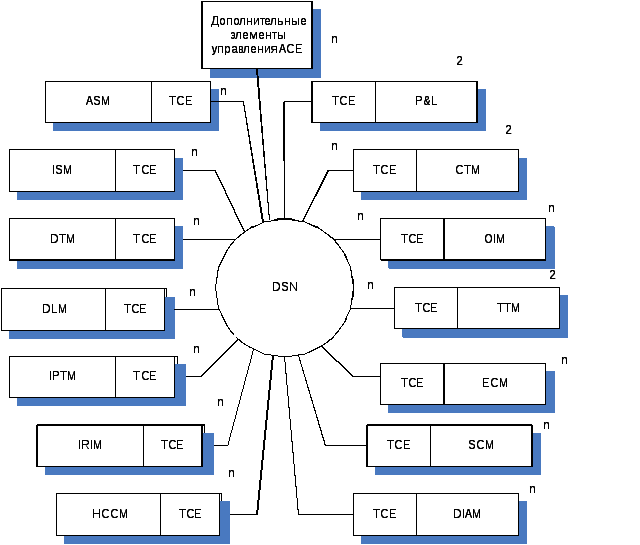

Архитектура системы Alcatel 1000 S12 представлена на рисунке 10.1.
Рисунок 10.1 – Архитектура средней/большой станции Alcatel 1000 S12
Условно аппаратные средства системы Alcatel 1000 S12 можно разделить на следующие группы:
1. Терминальные модули (ТМ) - специализированные блоки, предназначенные для обслуживания источников нагрузки определенного типа (ASM, ISM, DTM).
-
Системные модули - специализированные блоки, каждый из которых предназначен для выполнения функций общих для всей станций (P&L, CTM, TTM).
-
Функциональные модули - специализированные блоки, каждый из которых выполняет функции общие для группы однотипных ТМ, например SCM.
-
Цифровое коммутационное поле ЦКП (DSN) – состоит из массива одинаковых цифровых коммутационных элементов DSE, каждый из которых содержит логику и память, необходимую для управления коммутационным полем.
В каждом ТМ можно выделить терминальный комплект (ТК) и терминальный элемент управления (ТСЕ). Структура и состав аппаратных средств ТК определяется выполняемыми функциями, а состав аппаратных средств ТСЕ (микропроцессор, память, терминальный интерфейс) одинаков для всех типов модулей и отличается лишь программными средствами.

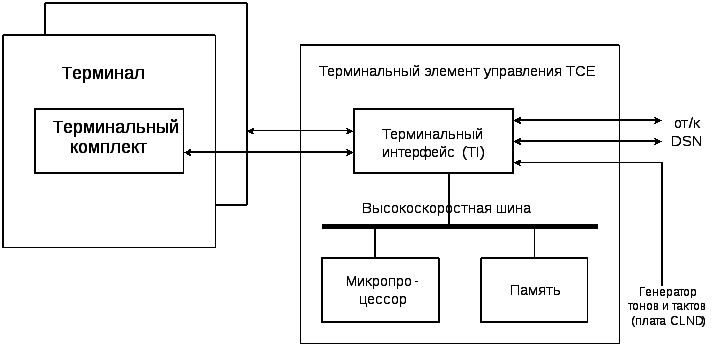

Рис.10.2 Структурная схема терминального модуля
Если элемент управления используется как отдельное устройство, то оно называется дополнительным АСЕ. Когда СЕ (элемент управления) связан с терминальным комплектом, то он называется терминальным элементом управления - ТСЕ.
АСЕ выполняет на станции разного рода «интеллектуальные» функции, связанные с решением задач маршрутизации, тарификации и техобслуживания, а также с задачами обработки цифровых пакетов в системах передачи данных и цифровой синхронизации, т.е. АСЕ обеспечивает дополнительные ресурсы управления и емкости. АСЕ объединяются в группы, что обеспечивает автономный переход на резерв при отказах.
Каждый СЕ размещается на одной сборке печатной платы РВА, содержащей 16-ти разрядный микропроцессор, память (ОЗУ и ПЗУ), в которой хранится программное обеспечение и данные, необходимые для выполнения модулями своих функций.
Терминальный интерфейс (TI) имеет четыре пары передающих портов с номерами 2 и 4 к DSN, две пары портов с номерами 1 и 3 для подключения к ТК и 5-й порт – приемный, подключенный к системе распределения тональных сигналов CLTD, входящей в модуль СТМ, и обеспечивает передачу тональных сигналов к ТК. TI имеет возможность осуществлять пространственно-временную коммутацию каналов ИКМ трактов, подключенных к его портам 1, 3, 2, 4. TI также включает в себя ОЗУ емкостью 2 или 4 Кбайта (PRAM - пакетное ОЗУ). Имеется три варианта плат СЕ: MCUA, MCUB, MCUC.
Элемент управления СЕ соединяется с коммутационным полем DSN по двум стандартным интерфейсам (два ИКМ тракта со скоростью 4096 Кбит/с).
