Задание 4.
Количественный минералогический анализ клинкера
Для определения количества минералов в клинкере используют несколько методов:
- линейный, основанный на подсчете количества делений шкалы окуляра-микрометра, приходящихся на долю кристаллов того или иного минерала;
-
по площади с использованием сетчатого окуляра-микрометра;
-
метод Глаголева.
Менее точным, но более быстрым следует считать метод подсчета процентного содержания. клинкерных минералов, предложенный Глаголевым.
Сущность этого метода заключается в том, что в поле зрения аншлифа распределяют в любом порядке большое число точек, затем подсчитывают число точек, попавших на разные фазы.
Относительное число точек, попавших на данную фазу, пропорционально площади фазы на шлифе и объему данной фазы в клинкере.
Точки выбирают вдоль окулярной линейки. В качестве точек удобнее использовать верхние (рис.3) или нижние концы пронумерованных делений. Если точка касается границы двух фаз (точки 2,8 и 10), то считается, что половина относится к одной фазе, а вторая половина - к другой.

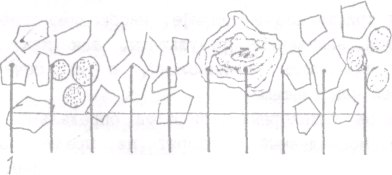

Рис.3 Оценка содержания основных клинкерных фаз в отраженном свете с помощью окулярной линейки
В ситуации, изображенной на рис.3, различным фазам принадлежит следующее количество точек:
алиту - 4 (точки 1,4,9; половины точек 2,8);
белиту - 2 (точка 3; половины точек 2,10);
промежуточному веществу - 2 (точка 0; половины точек 8,10);
порам - 2 (точки 6,7).
Результаты определения записываются в табл.2.
Таблица 2
Номер замеразамера
|
Число точек линейки, приходящихся на минерал приходящихся на минерал |
Сумма
|
|||
алит |
белит |
промежуточное вещество |
поры |
||
1
|
|
|
|
1 1 |
10 |
2 |
|
|
|
|
|
Сумма |
4 |
2 |
2 |
2 |
10 |
Необходимо сделать не менее 10 подсчетов, перемещая аншлиф слева направо и перемещая аншлиф от себя.
Пересчет результатов на объемное содержание клинкерных минералов проводят по пропорции: 10 точек - 100%
4 точки – х % алита
Подобные расчеты проводят для белита, промежуточного вещества и пор. Для определения содержания минералов (мас. %) необходимо учесть плотность, г/см3: алита 3,13; белита 3,26; промежуточного вещества 3,00.
Например. Объемное содержаниями, табл. 2) составляет, %: алит -40; белит - 20; промежуточное вещество - 20; поры - 20.
Объемное содержание минералов, исключая пористость, составляет,%:
Масса минералов с учетом плотности: алит – 50*3,13=156,5; белит - 25*3,26=81,5; промежуточное вещество - 25*3,00=75,0- сумма -313,0.
Содержание масс, %: На основании полученного минералогического состава клинкера подсчитывают истинное значение коэффициента насыщения (КН):
где C3S - содержание трехкальциевого силиката в исследуемом клинкере, мас.%; С2S- содержание двухкальциевого силиката в клинкере, маc.%.
