Тестомесилка Описание механизма
Механизм тестомесилки представляет собой четырехзвенный шарнирный механизм ABCD. При вращении кривошипа 1 точка Е лапы 2 движется в деже (сосуд с тестом) по траектории а—а и выполняет работу тестомешания. Дежа при помощи механизма, не показанного на чертеже, равномерно вращается вокруг своей вертикальной оси.
-
Сила полезного сопротивления зависит от глубины h (мм) погружения в дежу, изменяется по закону P=4h [H] и направлена против скорости точки Е.
-
Частота вращения первого звена 40 об/мин.
-
Синхронная частота вращения двигателя - 1000 об/мин.
-
р.п. - ременная передача.
-
п.ц.п. - прямозубая цилиндрическая передача.
-
Д – асинхронный электродвигатель.
Вариант 18
Задание на курсовой проект по прикладной механике для студентов специальности 22.03.00 - Системы автоматизированного проектирования

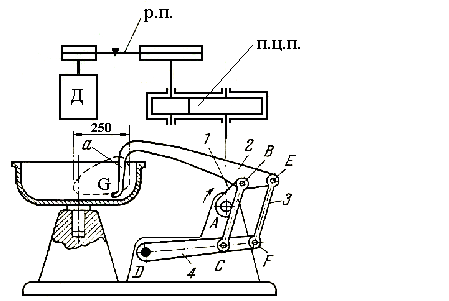

Тестомесилка Описание механизма
Звено 2 с лапой а входит во вращательные пары В и Е с кривошипом 1 шарнирного четырехзвенника ABCD и звеном 3, входящим во вращательную пару F с коромыслом 4. При вращении кривошипа 1 точки лапы а тестомесилки описывают сложные шатунные кривые, которые используются для технологического процесса.
-
Сила полезного сопротивления зависит от глубины h (мм) погружения в чан P=4h [H] и направлена против скорости точки G.
-
Частота вращения первого звена 40 об/мин.
-
Синхронная частота вращения двигателя - 1000 об/мин.
-
рп - ременная передача.
-
пцп - прямозубая цилиндрическая передача.
-
Д –асинхронный электродвигатель.
Вариант 19
Задание на курсовой проект по прикладной механике для студентов специальности 22.03.00 - Системы автоматизированного проектирования

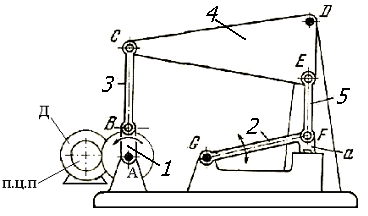

Штамп для пробивки отверстий в тонких листах.
Описание механизма
Звено 5 входит во вращательную пару Е с коромыслом 4 шарнирного четырехзвенника A BCD. Коромысло 2, вращающееся вокруг неподвижной оси G, входит во вращательную пару F со звеном 5, неся на себе пуансон а. При вращении кривошипа 1 коромысло 2 совершает качательное движение, производя прессующее действие. В конечном положении прессования точки А, В и С звеньев 1 и 3 и точки F, Е и D звеньев 5 и 4 лежат на двух параллельных прямых, проходящих через точки А и D. При этом удовлетворяется условие: АВ+ВС= =FE+ED и CD=AF, т. е. фигура ACDF является параллелограммом.
-
Ход рабочей части - 100 мм.
-
Усилие штамповки --10000 Н. (сила действует при ходе пуансона вниз).
-
Время одного цикла штамповки – 0,3 с.
-
Синхронная частота вращения двигателя - 1000 об/мин.
-
п.ц.п - прямоэубая цилиндрическая передача.
-
Д – асинхронный электродвигатель.
Вариант 20
Задание на курсовой проект по прикладной механике для студентов специальности 22.03.00 - Системы автоматизированного проектирования

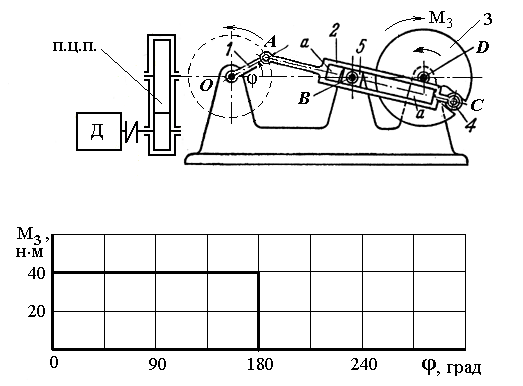

Механизм привода гребенного барабанчика
Описание механизма
Звено 5, вращающееся вокруг неподвижной оси B, выполнено в виде ползуна, по которому скользит кулиса 2 с прорезью а — а. Кулиса 2 снабжена роликом 4, входящим в прорезь диска 3, вращающегося вокруг неподвижной оси D. При равномерном вращении кривошипа 1 диск 3 вращается неравномерно.
-
Частота вращения гребенного барабанчика - 300 об/мин.
-
Диаметр гребенного барабанчика - 300 мм.
-
Момент сил полезного сопротивления на звене 3 – согласно графика.
-
Синхронная частота вращения двигателя - 1000 об/мин.
-
п.ц.п - прямозубая цилиндрическая передача.
-
Д – асинхронный электродвигатель.
Вариант 21
Задание на курсовой проект по прикладной механике для студентов специальности 22.03.00 - Системы автоматизированного проектирования
Механизм строгального станка
