Задача 3
Мощный узел нагрузки, представленный схемой замещения на рис.5,
содержит одну эквивалентную станцию и комплексную нагрузку
Рисунок 5- Схема узла нагрузки
Требуется проверить устойчивость нагрузки указанной системы, построив зависимости и . При проверке воспользоваться критериями:
Исходные данные:
Статические характеристики комплексной нагрузки представлены в таблице 2.
Таблица 2
1 |
0,9 |
0,8 |
0,7 |
|
1 |
0,941 |
0,893 |
0,855 |
|
1 |
0,885 |
0,844 |
0,88 |
Решение
Мощность нагрузки изменяется при изменении напряжения:
Эквивалентная ЭДС определяется по формуле:
Реактивная мощность, потребляемая сопротивлением системы
Реактивная мощность, выдаваемая эквивалентной станцией:
Задаваясь различными значениями напряжения (в соответствии с таблицей статических характеристик комплексной нагрузки) можно определить величиныдля различных напряжений. Результаты сведем в таблицу 3.
Таблица 3
U |
1,0 |
0,9 |
0,8 |
0,7 |
Рн |
0,565 |
0,536 |
0,482 |
0,462 |
Qн |
0,56 |
0,496 |
0,473 |
0,493 |
Еэ |
2,326 |
2,252 |
2,238 |
2,393 |
∆Q |
1,202 |
1,251 |
1,354 |
1,770 |
Qэ |
1,762 |
1,747 |
1,827 |
2,263 |
По полученным данным строятся графики и

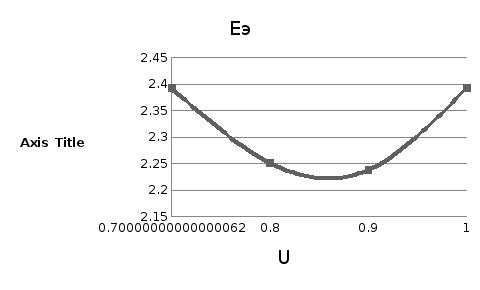

Рисунок 6- Зависимость

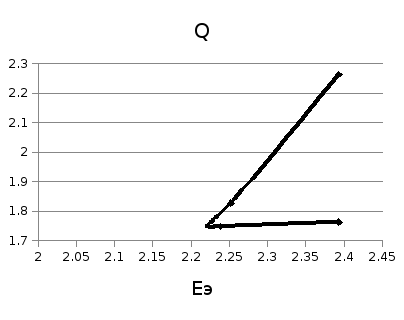

Рисунок 7- Зависимость
Задача 4

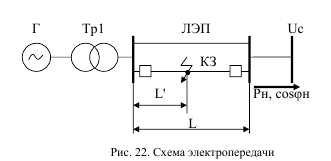

Станция работает через электропередачу на систему неограниченной мощности и передает в систему мощность рис.8
Рисунок 8- Схема электропередачи
Требуется:
- рассчитать и построить угловые характеристики активной мощности для исходного, аварийного и послеаварийного режимов;
- определить предельное время отключения трехфазного короткого замыкания, которое произошло на расстоянии L' от начала одной из цепей ЛЭП.
Расчет параметров элементов схем замещения провести в точных относительных единицах.
Параметры схемы:
Генератор Г:
ТрансформаторТр1×2:
ТрансформаторТр2×2:
ЛЭП:
Передаваемая мощность от генератора на шины приемной системы:
Решение
Подготовка исходных данных:
Примем за базисные условия:
Рассчитаем сопротивления элементов схемы:
Генератор:
Трансформатор:
Линии:
Относительные значения передаваемой мощности от генератора на шины приемной системы:
Активная нагрузка на генератор:
Система:
Режимы работы

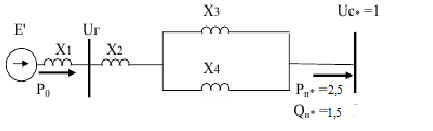

1. Нормальный режим схема замещения рис.9
Рисунок 9- Схема замещения нормального режима электропередачи
Определим результирующее сопротивление \ электропередачи в нормальном режиме:
Переходная ЭДС генератора:
Угловая характеристика:
Амплитуда угловой характеристики:

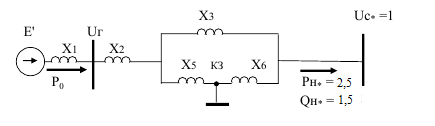

2. Аварийный режим. Схема замещения приведена на рис.10
Рисунок 10- Схема замещения аварийного режима электропередачи
Определим результирующее сопротивление электропередачи в аварийном режиме.
Следует учесть, что ветвь с сопротивлением не влияет на формирование угловой характеристики аварийного режима в связи с тем, сто сопротивление включено между шинами бесконечной мощности и землей.
Тогда
Угловая характеристика:
Амплитуда угловой характеристики:

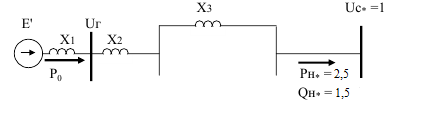

3. Послеаварийный режим. Схема замещения послеаварийного режима приведена на рис.11.
Рисунок 11- Схема замещения послеаварийного режима электропередачи
Определим результирующее сопротивление \ электропередачи в нормальном режиме:
Угловая характеристика:
Амплитуда угловой характеристики:

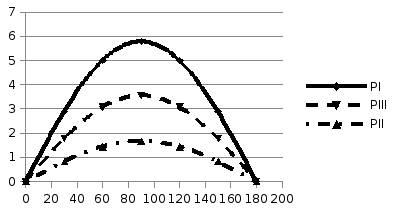

На рис 12 приведены угловые характеристики активной мощности всех режимов.
Рисунок 12 - Угловые характеристики активной мощности
Определение предельного угла отключения.
Угол между переходной ЭДС и напряжением системы в начальный момент возникновения КЗ:
Критический угол:
Предельный угол отключения:
Получение зависимости и определение при котором достигается
Используется метод последовательных интервалов. Примем продолжительность интервала Δt = 0,05c.
Для использования в формулах расчета размерностей градусы и секунды рассчитаем коэффициент k:
Начальные условия для интегрирования методом последовательных интервалов следующие:
При
Небаланс между мощностью турбины и мощностью генератора при t = 0, определяется по соотношению:
Проводится расчет интервалов.
Первый интервал 0 – 0,05с.
Приращение угла в течение первого интервала времени:
Угол δ в конце первого интервала:
Небаланс мощности при угле
Второй интервал 0,05-0,1 с:
Приращение угла в течение первого интервала времени:
Угол δ в конце второго интервала:
Небаланс мощности при угле
Третий интервал 0,1-0,15 с:
Приращение угла в течение первого интервала времени:
Угол δ в конце третьего интервала:
Небаланс мощности при угле
Расчеты продолжают до тех пор, пока на некотором k интервале времени угол не превысит значения угла отключения .
Результаты сводятся в таблицу 3.
Таблица 3- Результаты интегрирования методом последовательных интервалов
t, с |
𝜹, град |
∆P, о.е. |
∆𝜹, град |
0 |
25,6 |
1,78 |
|
0-0,05 |
26,94 |
1,75 |
1,34 |
0,05-0,1 |
30,90 |
1,65 |
3,96 |
0,1-0,15 |
37,33 |
1,49 |
6,43 |
0,15-0,2 |
45,99 |
1,30 |
8,66 |
0,2-0,25 |
56,61 |
1,11 |
10,62 |
0,25-0,3 |
68,90 |
0,95 |
12,29 |
Таким образом, предельное время отключения трехфазного короткого замыкания находится в интервале 0,25-0,3 с, так как на этом интервале времени превышен угол

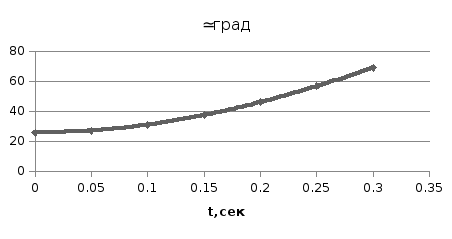

Для уточнения времени отключения строится по данным табл.3 зависимость рисунок 13.
Рисунок 13- Уточнение предельного времени отключения трехфазного КЗ.
В соответствии с графиком предельное время отключения КЗ составляет
Литература
1 Методические указания к выполнению контрольной работы №2 по курсу «Переходные процессы в системах электроснабжения» для студентов специальности 1004.. Серебряков В.Н. СГТУ, 2004.
2 Жданов П.С. Вопросы устойчивости электрических систем /П.С.Жданов. М.:Энергия, 1979.
.
