.pdfФедеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Московский государственный университет путей сообщения»
Кафедра «САПР транспортных конструкций и сооружений»
М.А. ГУРКОВА С.Н. НАЗАРЕНКО
Создание и редактирование чертежей в системе
AutoCAD
Рекомендовано редакционно-издательским советом университета в качестве методических указаний для студентов строительных специальностей ИПСС
Москва – 2012
УДК 681.3.06
Г95
Гуркова М.А., Назаренко С.Н. Создание и редактирование чер-
тежей в системе AutoCAD: Методические указания к лабора-
торным работам по курсу «Инженерная и компьютерная графи-
ка». – М.: МИИТ, 2012. – 43 с.
В методических указаниях содержатся описания команд и методика создания чертежей в системе AutoCAD для студентов строительных специальностей при изучении курсов «Инже-
нерная и компьютерная графика» и «Компьютерная графика».
© МИИТ, 2012
2
|
|
СОДЕРЖАНИЕ |
|
ВВЕДЕНИЕ .............................................................................. |
4 |
||
1. |
СОЗДАНИЕ ЧЕРТЕЖЕЙ В СИСТЕМЕ AUTOCAD ... |
5 |
|
|
1.1 |
ПОДГОТОВКА К НАЧАЛУ СОЗДАНИЯ ЧЕРТЕЖА ................. |
5 |
|
1.2. ЗАДАНИЕ К ЛАБОРАТОРНОЙ РАБОТЕ №1. ........................ |
5 |
|
|
1.3. ЗАДАНИЕ К ЛАБОРАТОРНОЙ РАБОТЕ № 2. ..................... |
10 |
|
|
1.4. ЗАДАНИЕ К ЛАБОРАТОРНОЙ РАБОТЕ № 3. ..................... |
13 |
|
2. |
РЕДАКТИРОВАНИЕ ЧЕРТЕЖЕЙ В СИСТЕМЕ |
|
|
AUTOCAD .............................................................................. |
21 |
||
|
2.1 |
ЗАДАНИЕ К ЛАБОРАТОРНОЙ РАБОТЕ № 4 ....................... |
21 |
|
2.2 |
ЗАДАНИЕ К ЛАБОРАТОРНОЙ РАБОТЕ № 5 ....................... |
23 |
|
2.3 |
ЗАДАНИЕ К ЛАБОРАТОРНОЙ РАБОТЕ № 6 ....................... |
27 |
3. |
ЧЕРТЕЖИ В СИСТЕМЕ AUTOCAD............................ |
30 |
|
|
3.1 |
ЗАДАНИЕ К ЛАБОРАТОРНОЙ РАБОТЕ № 7 ....................... |
30 |
|
3.2 |
ЗАДАНИЕ К ЛАБОРАТОРНОЙ РАБОТЕ № 8 ....................... |
31 |
|
3.3 |
ЗАДАНИЕ К ЛАБОРАТОРНОЙ РАБОТЕ № 8 ....................... |
33 |
4. |
ЗАДАНИЕ ДЛЯ ЗАЧЕТА ................................................ |
35 |
|
СПИСОК ЛИТЕРАТУРЫ ................................................... |
42 |
3
ВВЕДЕНИЕ
Система AutoCAD (Автокад), созданная компанией Autodesk, является одной из наиболее известных в мире прикладных систем автоматизации чертежно-графических работ. Мощность инструментальных средств, скорость и удобство изготовления или изменения чертежа обеспечили системе Автокад широкое распространение в различных технических областях (дизайн, архитектура, строительное проектирование, машиностроение и т.д.).
В данных методических указаниях приводятся задания к первым 8 лабораторным работам по изучению основ создания и редактирования чертежей в оболочке системы Автокад. Перед каждым заданием дается краткое описание применяемых в нем команд.
Методические указания предназначены для студентов строительных специальностей.
4
1.СОЗДАНИЕ ЧЕРТЕЖЕЙ В СИСТЕМЕ AUTOCAD
1.1Подготовка к началу создания чертежа
Работа по созданию чертежа начинается с подготовки области чертежа: с единиц измерения (линейных и угловых) и задания размера чертежа.
Область черчения задает команда ЛИМИТЫ (_limits), которая требует ввода координат двух точек нижнего левого угла (х1,у1) и верхнего правого (х2,у2)
x2,y2
x1,y1
После выполнения команды _limits необходимо выполнить команду ПОКАЖИ (_ZOOM) с опцией ВСЕ(_ALL).
Область чертежа может быть задана загрузкой шаблона из библиотеки шаблонов.
Другой способ задания области чертежа - вызов мастера настройки чертежа.
1.2. Задание к лабораторной работе №1. Изучение команд ОТРЕЗОК (_LINE) и КРУГ (_CIRCLE)
Задание состоит из трех частей. Требуется в окне Автокада нарисовать три рисунка по заданным вариантам.
В первой части изучаются способы задания точек при выполнении команды рисования отрезка (_ line).
Точку можно задать следующими способами: - указав точку на экране с помощью щелчка мышки;
5
-введя с клавиатуры абсолютные координаты в формате:
х, у (например 10,15);
-введя с клавиатуры относительные декартовые координа-
ты в формате: @ х, |
у (где х, у приращения коорди- |
нат относительно последней введенной точки); |
|
- введя с клавиатуры |
относительные полярные координаты |
в формате: @ расстояние < угол (где расстояние между новой и последней введенной точками, угол - угол в градусах между осью Х и линией соединяющей две точки); - задав на экране направление указателем мыши от исход-
ной точки и введя число с клавиатуры, - расстояние до следующей точки.
Используя приведенные выше способы задания точек, создать чертеж, представленный на рис.1.1 в соответствии с заданными размерами (a, n, b). Используя также возможности объектных привязок. В следующей таблице указаны значения размерных параметров a n b для заданного варианта:
№ вари- |
a |
n |
b |
№ вари- |
a |
n |
b |
анта |
|
|
|
анта |
|
|
|
|
|
|
|
|
|
|
|
1 |
12 |
8 |
60о |
6 |
20 |
4 |
60о |
2 |
14 |
8 |
50о |
7 |
18 |
6 |
50о |
3 |
15 |
6 |
55о |
8 |
22 |
4 |
55о |
4 |
16 |
6 |
45о |
9 |
24 |
4 |
45о |
5 |
10 |
8 |
40о |
10 |
26 |
4 |
40о |
6

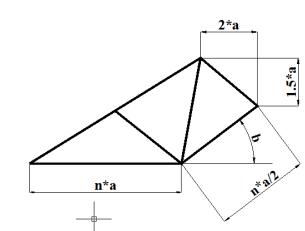

Рис.1.1 Схема первой части задания 1 с параметрическими размерами.
Во второй части изучается возможности команды рисования окружности. Команда КРУГ (_CIRCLE) рисует окружности следующими способами:
-вводя положение центра круга и радиуса;
-вводя положение центра круга и диаметра;
-вводя координаты двух точек;
-вводя координаты трех точек;
-указав два примитива, которых коснется круг, и радиус
круга; - указав три примитива, которых коснется круг.
Необходимо создать чертеж в соответствии с вариантом задания (см. рис 1.2), используя необходимые привязки и заданный радиус R или радиусы R и r.
7
Рис. 1.2. Варианты второй части задания 1.
В третьей части необходимо создать чертеж фермы в соответствии с вариантом на рис.1.3 и данными (координаты начальной точки, a, n, h ), используя все возможности создания точек. Во все узлы конструкции вписать шарниры.
1 |
2 |
n*a |
h |
h |
h/2 |
n*a |
|
a |
|
|
8
3 |
|
h |
4 |
|
|
|
|
h |
|
||
|
a |
n*a |
|
a |
n*a |
|
|
|
|||
|
|
|
|
||
5 |
|
|
6 |
a |
|
|
|
h |
|
|
h |
|
|
n*a |
|
|
n*2a |
|
|
|
|
|
|
7 |
|
n*a |
8 |
a |
n*a |
|
|
a |
|
|
|
h |
|
|
h |
|
|
9 |
|
n * a |
10 |
|
|
|
|
|
|
||
|
|
|
|
|
h |
h |
|
|
|
|
|
|
|
|
|
2a |
2a*n |
|
|
|
|
|
|
11 |
|
n*a |
12 |
2a |
n*a |
|
|
|
|||
|
|
|
|
a |
|
|
|
|
|
|
|
|
|
a |
|
|
|
h |
|
|
|
|
n*a |
|
a |
|
|
|
a |
13 |
|
|
14 |
|
|
|
|
h |
|
|
h |
|
a |
|
a |
|
a*n |
|
n*a |
|
|
||
|
|
|
|
||
|
|
|
|
|
|
15 |
|
|
16 |
|
|
|
|
|
|
|
h |
a |
|
a*n |
a |
|
2a*n |
|
|
|
|
||
Рис. 1.3. Варианты схемы фермы третьей части задания 1. |
|||||
|
|
|
9 |
|
|
В следующей таблице представлены варианты значений размерных параметров фермы:
a |
n |
h |
12 |
8 |
45 |
14 |
8 |
50 |
15 |
6 |
55 |
16 |
6 |
60 |
10 |
8 |
65 |
1.3. Задание к лабораторной работе № 2. Изучение команд точка (_POINT), дуга (_ARC), мультилиния (_MLINE) и полилиния (_PLINE)
Задание состоит из трех частей.
В первой части изучаются две команды точка (_POINT) и дуга (_ARC). Команда ТОЧКА (POINT) рисует точки, используя различные представления точки (системная переменная Pdmode - напомним, их должно быть 20) и устанавливая размер точки (Pdsize) либо в абсолютных единицах, либо относительно размера окна.
Установить заданный вид точки (команда отображение точек (DDPTYPE)), в соответствии с заданными координатами нанести эти точки на экран (команда _POINT), провести через них дугу. Команда ДУГА (_ARC) используется для рисования приведѐнной на рис. 1.4 фигуры. Для построения первой дуги рационально использовать опцию 3 точки (3 point), а для других дуг – опцию продолжения дугой ПродДуг (_СontArc).
10
