Журнал измерения угла наклона

Номера точек			Отсчеты			МО		Угол наклона
стояния	визирования	КЛ		КП
1	2
1	3

Измерение угла наклона местности.

Углом наклона называют угол между горизонтальной плоскостью и направлением на наблюдаемую точку. Если наблюдаемая точка расположена выше вершины угла, то угол наклона имеет знак + (плюс), если ниже – знак – (минус).

1. устанавливаем теодолит над вершиной измеряемого угла и приводим его в рабочее положение.

2. Измеряем рулеткой высоту теодолита

3. Открепив закрепительные винты, наводящими винтами точно совмещаем горизонтальную нить сетки нитей с отметкой высоты инструмента на рейке или вехе.

5. Берем отсчет по шкале вертикального круга (КЛ).

6. Переводим трубу через зенит и все измерения повторяем.

В результате получаем два отсчета по вертикальному кругу при КЛ и КП.

Отсчет по вертикальному кругу
	Точка 1	Точка 2
КЛ	7045’	-7043’
КП	-5032’	5035’

7. Вычисляем МО.

МО определяем по формуле:

8. МО удовлетворяет требованиям, вычисляем угол наклона по формулам:

Точка 1:

Точка 2:

Все данные записываем в журнал измерения угла наклона.

Журнал измерения угла наклона

Номера точек			Отсчеты			МО		Угол наклона
стояния	визирования	КЛ		КП
1	2	7045’		-7043’
1	3	-5032’		5035’

Задание 4. Проведите поверки и юстировки нивелира Н3. Опишите порядок действий при их выполнении. Описание поверок и юстировок должно быть кратким, сопровождаться записями полученных результатов и выводами.

Решение

1. Подъемные винты – служат для предварительной (неточной) установки нивелира по круглому уровню;

2. Подставка;

3. Наводящий винт – служит для точного наведения зрительной трубы на рейку;

4. Круглый уровень – служат для приведения осей инструмента в горизонтальное положение;

5. Элевационный винт – служит для приведения визирной линии трубы в горизонтальное положение;

6. Окуляр;

7. Зрительная труба – служит для визирования на наблюдаемые предметы;

8. Объектив;

9. Кожух с цилиндрическим уровнем;

10. Закрепительный винт – служит для фиксации зрительной трубы;

11. Винт кремальеры – служит для фокусировки трубы.

Основные оси нивелира:

II – ось вращения прибора – основная ось, около которой осуществляется поворот прибора в горизонтальной плоскости;

VV – визирная ось зрительной трубы – мнимая линия, соединяющая перекрестие сетки нитей и оптический центр объектива;

UU – ось цилиндрического уровня – касательная к внутренней поверхности уровня, проходящая через нуль-пункт.

TT-ось круглого уровня

Главные геометрические условия:

1. Ось круглого уровня должна быть параллельна оси вращения нивелира;

2. Горизонтальная нить сетки нитей должна быть перпендикулярна к оси вращения нивелира;

3. Визирная ось должна быть горизонтальной.

Поверки нивелира.

Поверка 1. Ось круглого уровня UU должна быть параллельна оси нивелира II.

Вращая подъемные винты, приводим пузырек круглого уровня в нуль-пункт, поворачиваем верхнюю часть прибора на 180⁰, если пузырек уровня остался в нуль-пункте – условие выполнено.

В противном случае выполняют юстировку. Для этого исправительными винтами круглого уровня, расположенными под ампулой, перемещаем пузырек на половину отклонения. После юстировки поверку необходимо повторить.

Поверка 2. Горизонтальная нить сетки нитей должна быть перпендикулярна оси вращения нивелира II.

Вращая подъемные винты, приводят пузырек круглого уровня на середину. Заметим, что в случае, если условие соблюдается – один из штрихов сетки будет расположен вертикально, а другой – горизонтально. Чтобы убедиться в этом, на расстоянии 25 м от прибора подвешивают отвес, на который наводят перекрестие сетки нитей. Если вертикальный штрих совпадает с нитью отвеса – условие соблюдается. В противном случае выполняют юстировку исправительными винтами сетки нитей.

Поверка 3. Визирная ось трубы VV и ось цилиндрического уровня UU должны быть горизонтальными и параллельны (главное условие нивелира).

На местности выбирают ровную линию, длиной 50 – 100 м.устанавливают нивелир в одной из точек так, чтобы окуляр находился над точкой. Измеряют высоту нивелира с точностью до мм рулеткой. Нивелир горизонтируют. В другой точке устанавливают рейку, приводя контактный уровень в нуль-пункт и берут отсчет по рейке.

Затем меняют местами нивелир и рейку, все действия повторяют и определяют погрешность в делениях рейки.

Если превышает 4 мм, выполняют юстировку. Выполняют новый отсчет:

Устанавливают элевационным винтом этот отсчет на рейке, при этом пузырек контактного уровня сместится с нуль-пункта; юстировочными винтами уровня приводят пузырек на середину. Для контроля поверку повторяют

Задание 5. Выполните геометрическое нивелирование. Определите превышение между точками А и В нивелированием из середины. Опишите порядок действий, обработайте результаты измерений. Вычислите высоту точки В. Результаты занесите в журнал технического нивелирования (табл. 3).

Примечание: среднее превышение округляют до целых миллиметров, если отбрасываемая цифра 5, то округляют в четную сторону. Высоту точки А принять равной шести последним цифрам шифра в мм, перевести ее в метры.

Таблица 3

Журнал технического нивелирования.

Номер станции	Точки	Отсчеты по рейкам, мм		Превышения, мм	Среднее превышение, мм	Высота точки, м.
		задний	передний
I	А В	ач= ак=	вч= вк=

При определении превышения между точками А и В устанавливаем нивелир примерно посередине между этими точками и приводим прибор в рабочее положение.

Далее выполняем измерения в такой последовательности:

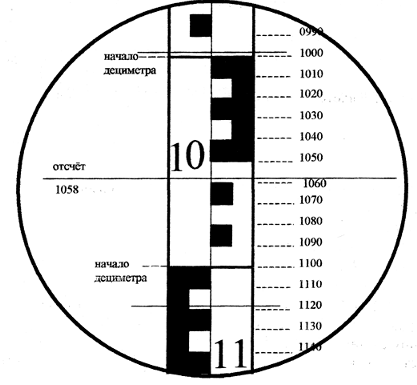

1. Наводим трубу на заднюю в точке А и берем отсчет по черной стороне рейки а_ч:

а_ч = 1398 мм

2. Наводим трубу на переднюю рейку в точке В и берем отсчет по черной стороне b_ч:

B_ч = 1342 мм

3. Поворачиваем рейку в точке А и берем отсчет по красной стороне а_к:

а_к = 6081 мм

4. Наводим нивелир в точке В и берем отсчет по красной стороне b_к:

b_к = 6027 мм

Поскольку используем нивелир с цилиндрическим уровнем, то перед каждым отсчетом совмещаем изображение концов пузырька уровня с помощью элевационного винта.

Вычисляем значения превышений по черным и красным сторонам реек:

h_ч = а_ч - b_ч h_ч = 1398 – 1342 = 56 мм

h_ч = а_к - b_к h_к = 6081 – 6027 = 54 мм

Измерения считают выполненными правильно, если .

Кроме того, для контроля правильности взятия отсчетов, в процессе измерения на станции, вычисляют разности а_к - а_ч и b_к – b_ч. Расхождения в полученных разностях не должны превышать 4 мм.

а_к - а_ч = 6081 – 1398 = 4683 мм

b_к – b_ч = 6027– 1342 = 4685 мм

4685 мм – 4683 мм = 2 мм 4мм

Значение среднего превышения находят по формуле:

Если высота Н_а точки А известна, то высоту точки В находят по формуле:

Н_а = 811115 мм = 811,115 м

Н_в = Н_а + h_ср

Н_в = 811,115 + 0,055 = 811,17 м

Журнал технического нивелирования

Номера страниц	Точки	Отсчеты по рейкам, мм	Превышения, мм	Среднее превышение, мм	Высота точки, м
1	А	ач = 1398		hср = 55	811,115
		ак = 6081	hч = 56
	В	вч = 1342	hк = 54		811,17
		вк = 6027
