2 Базирование заготовки
В качестве баз для данной заготовки выступают цилиндрическая поверхность 98 и торцевая поверхность 98, по которой производится зажим заготовки кулачками (рисунок 3).
Торцевая поверхность является технологической установочной базой, которая лишает 3-х степеней свободы: перемещения вдоль оси Z и поворотов вокруг осей X и Y (точки 1,2,3).
Кулачки патрона имеют малую протяженность, зажимая заготовку, они лишают ее еще двух степеней свободы. Диаметральная поверхность является технологической двойной опорной скрытой базой, которая лишает 2-х степеней свободы: перемещения вдоль оси X и Y (точки 4,5).
Шестой степени свободы – возможности поворота вокруг оси Z - заготовка лишается в момент закрепления ее в кулачки патрона.
Рисунок 4 – Схема базирования заготовки детали «Стакан».
3 Расчет надежности закрепления.
3.1 Схема равновесия заготовки.
В месте соприкосновения резца с заготовкой на диаметре обработки Dобр действуют три составляющие силы резания Рх, Py и .Рх. Тангенциальная составляющая силы резания Pz создает вращающий момент, который пытается провернуть заготовку. Удерживают заготовку от проворота три силы трения F, действующие в месте контакта зажимных кулачков с заготовкой на диаметре закрепления Dз.

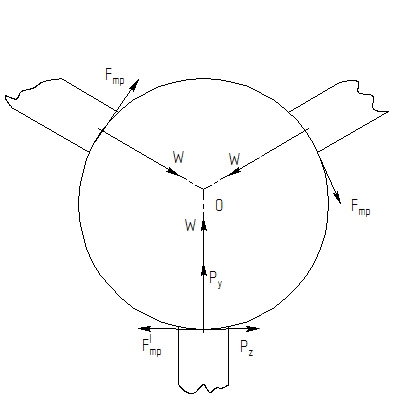

Рисунок 5 - Действие сил при точении заготовки, закрепленной в патроне
Исходные данные для расчета:
Скорость резания v=300 м/мин;
Мощность резания N=7.4 кВт;
Диаметр обработки Dо=116;
Диаметр закрепления Dз=98;
Мощность главного привода левой шпиндельной бабки N=11 кВт;
Длина консоли от места зажима до места обработки L=60 мм.
Коэффициент трения принимаем f=0.2.
Коэффициент запаса k учитывает неточность расчетов, непостоянство условий установки заготовки и обработки.
k = k1 · k2 · k3 · k4 · k5 · k6,
где k1 – неточности расчета, значения изменяются в пределах, 1,5;
k2 – случайные неровности на поверхности заготовки, при черновой – 1,2
k3 – затупление и внезапное выкрашивание режущей кромки инструмента, [1,табл.3.2];
k 4 – прерывистость резания – 1;
k5 – нестабильность усилия: при механизированном зажиме (1,0),
k6 – учитывается только при наличии моментов, стремящихся повернуть заготовку, для = 1,5,==1
kx=1.5*1.2*1.25*1*1*1=3.96
ky=1.5*1.2*1.2*1*1*1=3.80
kz=1.5*1.2*1*1*1*1.5=3.17
Определяем тангенциальную составляющую силы резания :
W = kz∙Pz∙Dобр /3∙f∙Dзаг
В этой формуле значение W соответствует силе зажима, препятствующей провороту заготовки в кулачках патрона под действием составляющей силы резания Рх.
Расчёт на вырывание заготовки из кулачков.
Составляющая Py пытается вырвать заготовку из кулачков, а составляющая .Рх дополнительно прижимает заготовку к торцу кулачков. Силы зажима W действуют на расстоянии b от торца заготовки.
W = [ky∙Py∙l – 0,5∙ kx∙Pх∙(Dобр + Dзаг)] / b.
Таким образом из расчётов видно, что большая сила закрепления необходима для предотвращения проворота заготовки, поэтому расчёт силового привода производим для этого случая.
