4.6.4 Зенитные фонари: типы, конструкции, детали.
Зенитными называют фонари, имеющие треугольный, куполообразный, трапецеидальный профиль со светопрозрачными поверхностями.
Зенитные фонари могут располагаться в отдельных точках покрытия, идти по нему в виде ленты или размещаться по всей площади покрытия.
По сравнению с "П"- образными фонарями зенитные фонари имеют более высокую светоактивность, меньшую массу, просты по устройству и более экономичны.
В качестве светопропускающего элемента в зенитных фонарях используют все виды стекла и изделия из него. Наибольшее распространение получили зенитные фонари с использованием стеклопакетов, профильного стекла и полимерных материалов (органического стекла, полиэфирных стеклопластиков и др.).
Для установки зенитных фонарей в покрытии устанавливаются плиты с отверстиями, равными размерам фонаря. На плиту покрытия устанавливается опорный стакан, выполненный обычно из листовой стали толщиной 2...3 мм с эффективным утеплителем. Высоту опорных стаканов принимают из условия, чтобы светопропускающее заполнение возвышалось над уровнем кровли не менее чем на 300мм.
Рисунок - Плита покрытия типа ПФ с проемом в полке для зенитного фонаря, ГОСТ 22701.4-77
Марка ПФ-4АIIIвТ ; Масса, т = 2,3;Сталь, кг = 112; Бетон, м3 = 0,91
Рисунок - Плиты покрытия с проемами в полке для зенитных фонарей. ГОСТ 22701.4-77
a - Марка 2ПФ-4АIIIвТ; б- Марка ПФ1-4АIIIвТ
Масса, т = 2,3 Масса, т = 2,8
Сталь, кг = 112 Сталь, кг = 118
Бетон, м3 = 0,91 Бетон, м3 = 1,1
a - Марка 2ПФ12-4АIIIвТ ; б - Марка 4ПФ10-4АIIIвТ; в -Марка 4ПФ11-IIIАвТ
Рисунок 35 - Плиты покрытия с проемами в полке для устройства фонаря. Серия 1.465.1-3/80
Масса, т = 6,2
Сталь, кг = 343,9
Бетон, м3 = 2,47
4.6.7 Требования к фонарям.
Тема 4.7 Ворота, подвесные потолки, перегородки, полы
План
4.7.1 Ворота, их назначение и виды
4.7.2 Типы перегородок и их конструктивное решение
4.7.3 Полы
4.7.4 Основные элементы пола, их характеристика
4.7.5 Типы полов промышленных зданий и их конструкции
4.7.6 Полы из штучных материалов
4.7.1 Ворота, их назначение и виды
Ворота предназначены для пропуска средств напольного транспорта, ввоза и вывоза крупногабаритного оборудования или готовых изделий.
Размеры ворот должны превышать габариты транспорта в груженом состоянии:
– по ширине – не менее чем на 600 мм;
– по высоте – не менее чем на 200 мм.
Согласно СТБ 1138-98 ворота классифицируют по следующим признакам:
По конструкции:
-ворота с калиткой и без калитки;
-щитовой конструкции со сплошным или мелкопустотным (в том числе сотовым) заполнением полотна;
-рамочной конструкции, бескоробочпые.
По числу полотен:
-однопольпые;
-двупольные;
-многопольные.
По направлению и способам открывания:
-распашные, открываемые поворотом полотна вокруг вертикальной крайней оси в одну или две стороны, в том числе правые – с открыванием полотна против часовой стрелки и левые – с открыванием полотна по часовой стрелке;
-раздвижные;
-ворота подъемно-складчатые - с поворотом вокруг горизонтальной осп и складыванием полотен в верхней части проема;
-подвесные - с поворотом вокруг верхней крайней оси;
-поворотные - с поворотом вокруг средней оси;
-откатные (в одну сторону) и раздвижные (в разные стороны) - с движением по монорельсу;
-раздвижные складчатые - с поворотом вокруг вертикальной оси и складыванием полотен в боковой части проема;
-телескопические - с вертикальным перемещением телескопических секций полотна и складыванием их в пакет в верхней части проема;
-жалюзийные подъемно-сматывающиеся - с вертикальным перемещением и сматыванием шарнирно связанных пластин полотна;
-с открыванием вручную;
-с механизированным открыванием, в том числе с электроприводом.
По основным материалам для изготовления:
-металлические с деревянным или тепло-звукоизоляционным заполнением;
-стальные из трубчатого или иного профиля.
Снаружи здания перед воротами устраивают пандус.

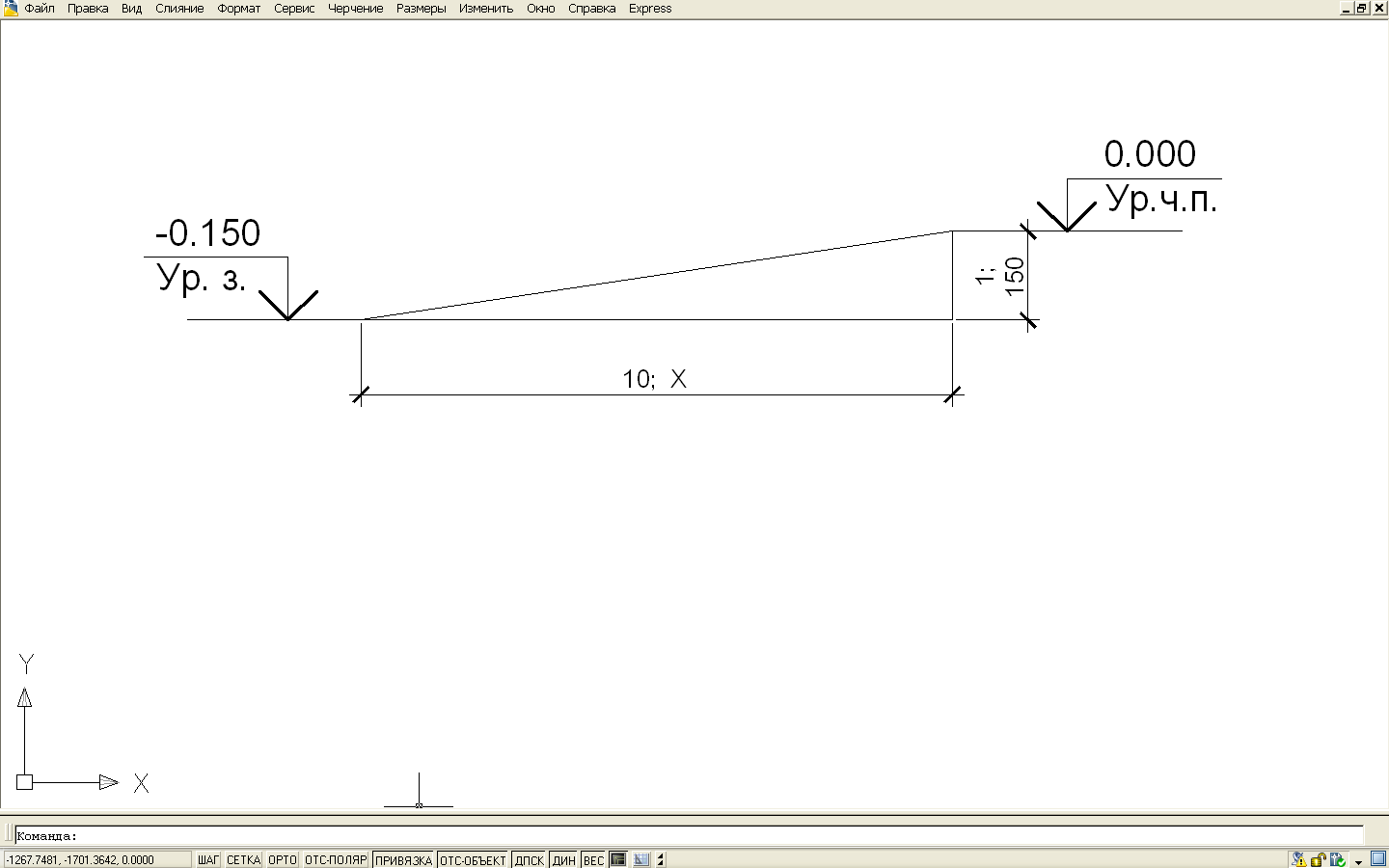

Пандус – это наклонная площадка, необходимая для того, чтобы машина могла въехать в здание. Уклон пандуса 1:10. Чтобы рассчитать ширину пандуса на плане здания, нужно учесть, что отметка уровня земли -0,150 м, а отметка уровня пола внутри здания 0,000 м.
1 – 10
150 – Х Х = 150×10=1500 (мм).
Пандус изображается следующим образом (ГОСТ 21.501 - 93):
На плане здания На разрезе:
(стрелка указывает направление спуска):
м
