Лабораторная работа № 4 Требования безопасности к техническому состоянию при производстве и эксплуатации
Цель работы: изучить нормативно-техническую документацию, устанавливающую требование безопасности к техническому состоянию транспортных средств при их эксплуатации.
Дано:
Автомобиль: Mazda 6
Конструктивные особенности контролируемых систем автомобиля Описание конструкции тормозной системы
Рисунок 1-Передний тормозной механизм
1 - наружная тормозная колодка; 2 - тормозной диск (вентилируемый); 3 -направляющая колодок; 4 - внутренняя тормозная колодка; 5 - суппорт с рабочим цилиндром; 6 - направляющий палец (закрыт защитной втулкой с крышкой); 7 - наконечник шланга; 8 - штуцер прокачки цилиндра; 9 - защитный колпачок штуцера прокачки; 10 -поворотный кулак передней подвески колодок тракте двигателя.

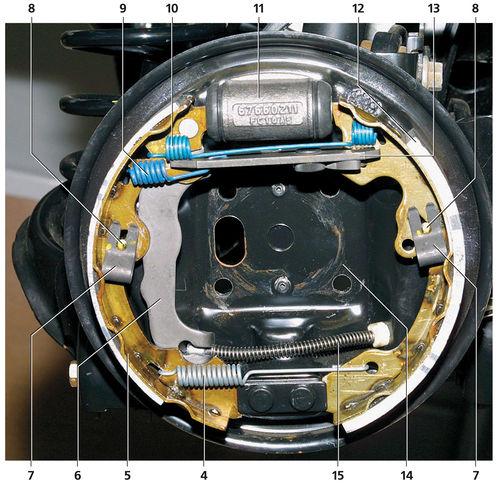

Рисунок 2-Задний барабанный тормозной механизм
1 -цапфа (ось ступицы колеса); 2 -тормозной барабан; 3 -шпильки крепления колеса; 4 -нижняя стяжная пружина; 5 -задняя колодка; 6 -рычаг привода стояночного тормоза; 7 -прижимная скоба колодки; 8 -шток прижимной скобы; 9 -оттяжная пружина рычага привода стояночного тормоза; 10 -верхняя стяжная пружина; 11 -рабочий цилиндр; 12 -передняя колодка; 13 -распорная планка; 14 -тормозной щит; 15 -наконечник троса привода стояночного тормоза.
Описание конструкции рулевого управления
Рисунок3-Рулевой механизм
1 -наконечник рулевой тяги; 2 -правая рулевая тяга; 3 -защитный чехол; 4 -резинометаллические втулки крепления рулевого механизма; 5 -соединительные трубки гидроусилителя; 6 -стяжной болт; 7 -промежуточный вал; 8 -левая рулевая тяга; 9 -контргайка наконечника тяги; 10 -шаровой палец; 11 -чехол (пыльник); 12 -хомут металлический; 13 -хомут пластмассовый; 14-картер рулевого механизма; 15-цилиндр Рулевое управление автомобиля - реечное, с гидроусилителем.
Порядок проверки технического состояния тормозной системы согласно ГОСТ
Р 51709-2001
1. Выбрать прямую ровную горизонтальную сухую чистую дорогу с асфальтобетонным покрытием.
2.. Обозначить на дорожном покрытии параллельной разметкой границы коридора движения шириной 3 м.
3. Разогнать АТС в обозначенном коридоре до 40 км/ч.
4. Отсоединить трансмиссию от двигателя рычагом переключения передач.
5. Произвести торможение рабочей тормозной системой в режиме экстренного полного торможения путем однократного воздействия на орган управления.
6. Замерить рулеткой тормозной путь АТС.
7. Сравнить полученные данные с нормативными. Сделать выводы.
Технические условия:
1. Масса АТС при проверках не должна превышать разрешенной максимальной.
2. АТС подвергают проверке при «холодных» тормозных механизмах.
3. Время полного приведения в действие органа управления тормозной системой не должно превышать 0,2 с.
4. Корректировка траектории движения АТС в процессе торможения не допускается (если этого не требует обеспечение безопасности проверок). Если такая корректировка была произведена, то результаты проверки не учитываются.
5. Проверку устойчивости АТС осуществлять путем выполнения торможения в пределах нормативного коридора движения. АТС перед торможением должно двигаться прямолинейно с установленной начальной скоростью по оси коридора. Выход АТС какой-либо его частью за пределы нормативного коридора движения установить визуально.
6. Погрешность измерения не должна превышать при определении:
- тормозного пути ................................................ ±5,0 %;
- начальной скорости торможения ...................... ±1,0 км/ч;
- времени срабатывания тормозной системы ..... ±0,03 с.
