Содержание отчета
Отчет должен содержать:
цель работы, задание;
схему лабораторного стенда для поверки технического термометра;
протокол поверки технического термометра;
расчеты значений термоЭДС и погрешностей поверяемого термометра;
графики номинальной и реальной градуировочных характеристик поверяемой термопары;
выводы по работе.
Таблица 2.2 - Пределы допустимых основных погрешностей термоэлектрическихтермометров при температуре свободных концов 0°С (ГОСТ 3044-74)
Обозначение типов термоэлектрических термометров |
Условное обозна- чение градуи- ровки |
Интервал температур рабочего конца термопар , °С |
Допустимое отклонение (погрешность) ± , мВ |
ТПП платинородий (10% родия) - платина |
ПП |
от - 20 до 300 300 - 1600 |
E = 0,01 E = 0,012,5 105 (t 300) |
ТПР платинородий (30% родия) - платинородий (10% родия) |
ПР30/6 |
300 - 1800 |
E 0,013,3105 (t 300) |
ТВР Вальфрамрений (5% рения) - Вальфрамрений (20% рения) |
ВР5/20 |
0-1000 1000- 1800 |
E =0,080 E 0,08 4,0 105 (t 1000) |
ТХА – хромель-алюмель |
ХА |
от -50 до 300 300 - 800 |
E = 0,16 E 0,16 2,0 104 (t 300) |
ТХК – хромель-копель |
ХК |
от-50 до 300 300 - 800 |
E =0,2 E 0,2 6,0 104 (t 300) |
Контрольные вопросы
Термоэлектрический эффект Зеебека и Пельтье.
Основное уравнение ТЭП.
Поправка на температуру свободных концов термопары.
Устройство компенсации температуры свободных концов термопары.
Нормальный термоэлектрод.
Стандартные градуировки ТЭП.
Удлиняющие термоэлектродные провода.
Включение измерительного прибора в цепь ТЭП.
Лабораторная работа. Изучениеметодики поверки техническогопирометра
Цель работы: изучить методику поверки и получить практические навыки измерения температуры источника теплового излучения при помощи технического пирометра.
Задание на лабораторную работу
Изучить лабораторный стенд для проведения поверки технического пирометра ОППИР-017.
Провести эксперимент по поверке технического пирометра ОППИР-
017.
Провести обработку результатов эксперимента. Сделать заключение о поверке.
Описание лабораторной установки

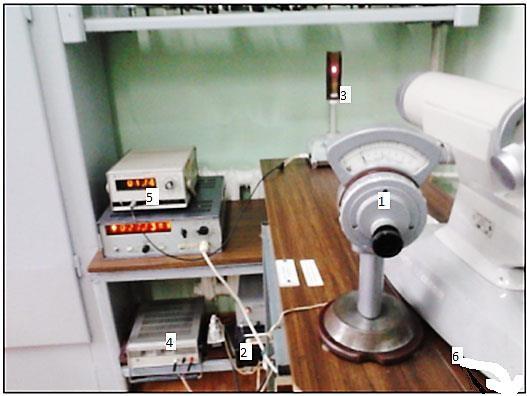

Лабораторная установка для проведения эксперимента представлена на рисунке3.1 и состоит из следующих приборов:
Рисунок 3.1 –Лабораторный стенд № 3
- технический пирометр ОППИР-017Э;
- стабилизированный источник питания пирометрической пампы;
- температурная лампа;
- стабилизированный источник питания температурной лампы;
- цифровой вольтметр В7-27;
- регулятор накала температурной лампы (прикреплен к торцу стола, на котором установлен пирометр).
Рисунок 3.2 - Технический пирометр ОППИР-017Э
Для проведения поверки пирометра типа ОППИР-017Э (см. рисунок 3.2), предназначенного для измерения яркостной температуры по тепловому излучению тел в интервале температур от 800 до 6000 °С, ознакомиться с устройством и принципом действия данного пирометра ([8], с.274).
