Различия между мостами и маршрутизаторами

Мосты и маршрутизаторы путают даже опытные сетевые инженеры, поскольку, на первый взгляд, они выполняют одни и те же действия:

• передают пакеты между сетями;

• передают данные по каналам глобальных сетей.

Как определить, когда надо использовать мост, а когда — маршрутизатор? Мост, работающий на подуровне Управления доступом к среде Канального уровня модели OSI, «видит» только адрес узла. Точнее: в каждом пакете мост ищет адрес узла подуровня Управления доступом к среде. Если мост распознает адрес, он оставляет пакет в локальном сегменте или передает его в нужный сегмент. Если адрес мосту неизвестен, он пересылает пакет во все сегменты, исключая тот, из которого пакет прибыл.

Рис. 7.15. Мосты работают на подуровне Управления доступом к среде Канального уровня

Широковещательные пакеты

Пересылка пакетов — это ключ к пониманию функций мостов и их отличий от маршрутизаторов. При использовании мостов передаваемые широковещательные пакеты следуют ко всем компьютерам всех портов моста, исключая порт, через который они прибыли. Иначе говоря, каждый компьютер во всех сетях получит широковещатель­ный пакет. В малых сетях это, скорее всего, и не будет иметь сколько-нибудь существенного значения, однако большая сеть может генерировать много широковещательных сообщений, что замедлит работу сети (несмотря на фильтрацию по адресам).

Маршрутизатор, работающий на Сетевом уровне, принимает во внимание больше информации, чем мост: он определяет и то, что нужно передавать, и то, куда нужно передавать. Маршрутизатор распознает не только адрес, как это делает мост, но и тип протокола. Кроме того, маршрутизатор может установить адреса других маршрутизаторов и решить, какие пакеты каким маршрутизаторам переадресовать.

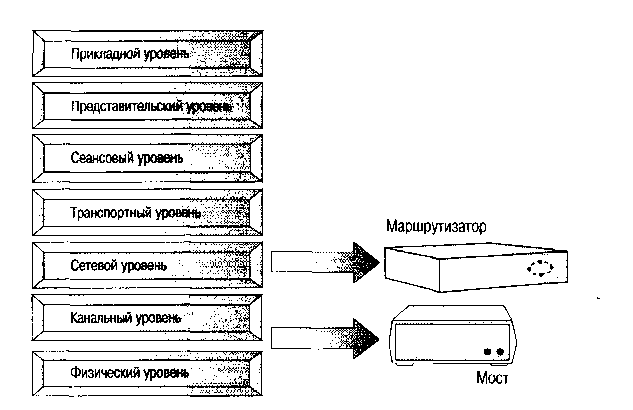

Рис. 7.16. Маршрутизаторы работают на Сетевом уровне

Множественные пути

Мост может распознать только один путь между сетями. Маршрутизатор среди не­скольких возможных путей определяет самый лучший на данный момент.

Рассмотрите рис. 7.17. Маршрутизатор А должен переслать данные маршрутизатору D. Однако он может направить пакеты маршрутизатору С или В, и данные все равно будут доставлены маршрутизатору D. Маршрутизаторы способны оценить оба пути и выбрать среди них лучший.

Рис 7.17. Маршрутизаторы распознают и используют несколько маршрутов

Заключение

Запомните главные характеристики мостов и маршрутизаторов. Они помогут Вам раз­личать эти устройства, а в конкретной ситуации одному из них отдавать предпочтение.

• Мост распознает только локальные адреса подуровня Управления доступом к среде (адреса плат сетевого адаптера компьютеров в подключенных к нему сегментах).

• Маршрутизаторы распознают адреса сетей.

• Мост распространяет пакеты с неизвестным ему адресом получателя по всем направле­ниям, а все пакеты с известным адресом передает только через соответствующий порт.

• Маршрутизатор работает только с маршрутизируемыми протоколами.

• Маршрутизатор фильтрует адреса. Пакеты определенных протоколов он передает по определенным адресам (другим маршрутизаторам).
