4. Коммутатор
Коммутатор предназначен для подключения одного из датчика перемещения на вход к источнику питания. В качестве коммутатора возьмем микросхему К590КН19. Управление коммутатором осуществляется микропроцессорной системой, которая передает на него код с номером коммутируемого канала. Микросхема представляет собой 8 – канальный аналоговый коммутатор с дешифратором и регистром. Особенностями ИС являются управление выборкой каналов коммутатора с помощью дешифратора. Эффективная развязка между цифровой и аналоговой частями, исключение перекрытия каналов, отсутствие явления самоблокировки (залипания). Малые выбросы переходного процесса. Регистр на входе дает возможность непосредственного подключения к микропроцессору. В состав ИС входят узлы защиты входов от статического заряда или перенапряжения (защита диодами диэлектрика под затвором входных транзисторов); узлы согласования логических уровней ТТЛ (0,0000008 … 2,4) и КМОП (0.. 15 В) с управляющими напряжениями КМОП аналоговых коммутаторов. Есть узел памяти (D – триггер). Узел кода преобразования на адресных входах в управляющий сигнал для аналоговых ключей коммутатора на элементах И-НЕ. Узел разрешения (блокировки сигнала на аналоговом выходе коммутатора), закрывающий одновременно все каналы; узел формирования управляющих напряжений аналоговых ключей, узел аналогового ключа; узе защиты аналоговых входов (ограничения тока, возникающего при появлении на входе (выходе) напряжение сигнала больше Uп). Содержит 276 интегральных элементов. Всем параметрам, заданным в ТЗ, данный коммутатор удовлетворяет.
Назначение выводов (Цоколевка).
1 - вход аналоговый 8
2 - напряжение питания (-Uп)
3 - вход логический ( сброс ) R
4 - вход логический А0
5 - вход логический А1
6 - вход логический А2
7 - вход запись (логический) С
8- вход разрешение (логический) Е
9 - общий
10 - напряжение питания (Uп)
11 - вход аналоговый 1
12 - вход аналоговый 2
13 - вход аналоговый 3
14 - вход аналоговый 4
15 - выход аналоговый
16 - вход аналоговый 5
17 - вход аналоговый 6
18 - вход аналоговый 7
Электрические параметры:
Номинальное
напряжение питания
15
В
10%
Ток потребления:
При низком уровне управляющего напряжений:
От
источника питания Uп
4мкА
От
источника питания -Uп
4мкА
При высоком уровне управляющего напряжений:
От
источника питания Uп
4мкА
От
источника питания -Uп
4 мкА
Входной
ток низкого (высокого) уровня
0,2
мкА
Ток
утечки аналогового входа
50
нА
Ток
утечки аналогового выхода
70
нА
Время
переключения при Rн = 10кОм;Сн = 40 пФ
150
нс
Сопротивление
в открытом состоянии при Iном = 1мА
100
Ом
Предельно допустимые режимы эксплуатации.
Напряжение
питания
13,5 …
16,7
В
Управляющее напряжение :
Низкого уровня 0… 0,8 В
Высокого уровня 4 … 16,5 В
Коммутируемое напряжение -15 … +15 В
Максимальный коммутируемый ток 20 мА
Температура
окружающей среды -45 …+75

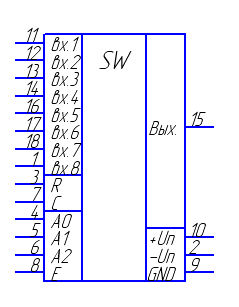

Условное обозначение коммутатора.
Рис.№7
