Внешний вид

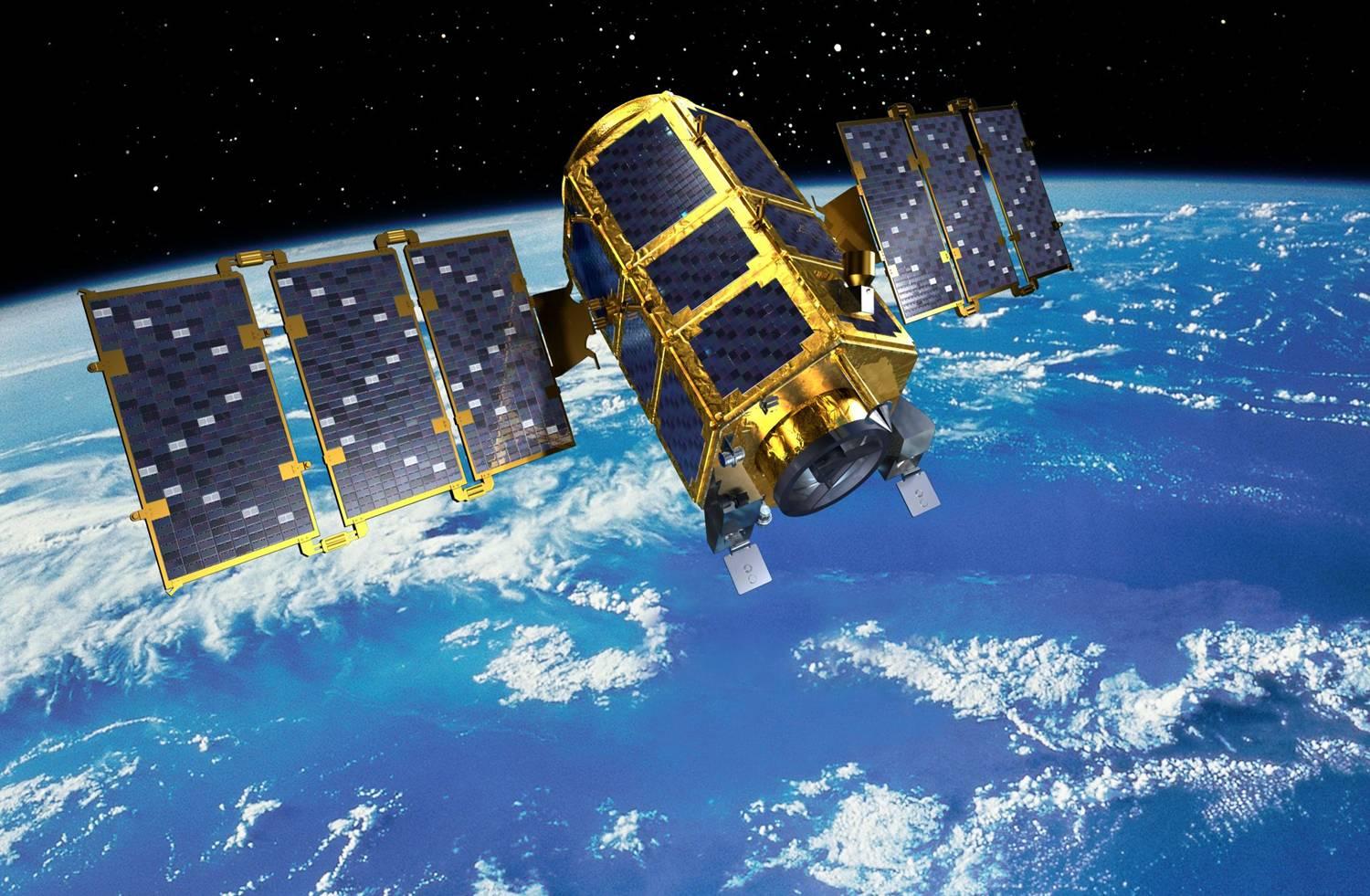

Спутник ГЛОНАСС[2]
Наземная станция ГЛОНАСС

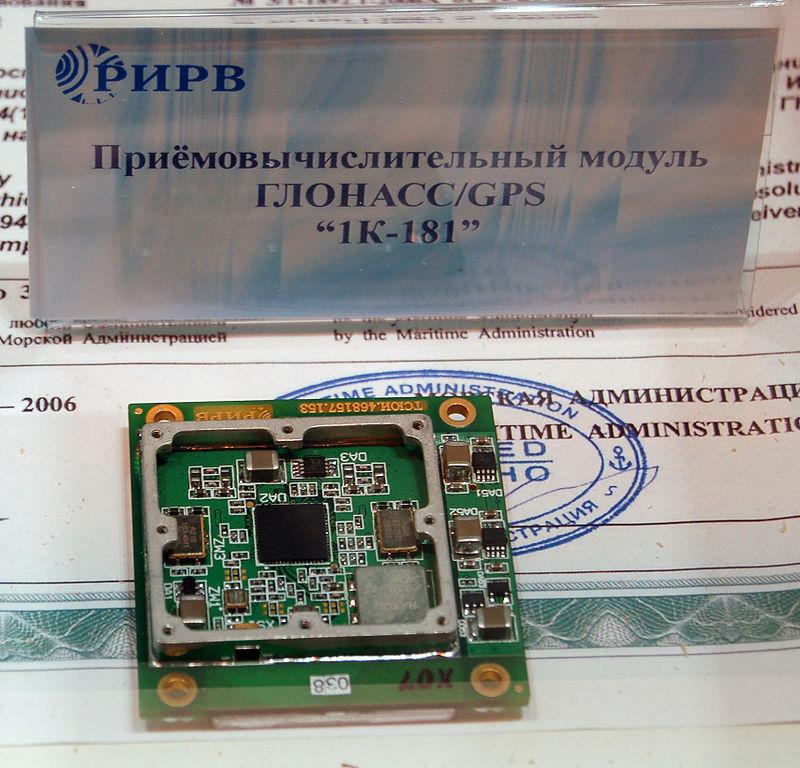

Приемоёвычислительный модуль ГЛОНАСС/GPS«1К-181»[2]
Авиационная навигационная аппаратура ГЛОНАСС/GPS/SBAS СН-4312
Объекты установки
Бортовая аппаратура СН-4312 может быть установлен на объектах:[1] Ан-74Д, Ан-74ТК-300Д, Ил-76, Ил-38 (и “8SD”), Ил-20, Ту-22М3, Ту-95МС, МиГ-29СМТ, МиГ-29УБТ, МиГ-31БМ, МиГ-УТС, Ми-24ПН, Ми-8МТ, Ми-28Н, Ка-27, Ка-31 (03Д2), Ка-31 (23Д2), Ту-154Н.
Соответствие стандартам
Бортовая аппаратура СН-4312 соответствует стандартам ARINC-743A, ARINC-743A-4, ARINC-429.
Отечественные и зарубежные аналоги
Зарубежным аналогом ГЛОНАСС является GPSNAVSTAR. Основное отличие от системы GPS в том, что спутники ГЛОНАСС в своём орбитальном движении не имеют резонанса (синхронности) с вращением Земли, что обеспечивает им большую стабильность. Таким образом, группировка КА ГЛОНАСС не требует дополнительных корректировок в течение всего срока активного существования.
Сравнение текущих уровней развития ГЛОНАССа и GPS приведено в следующей таблице.[1]
Таб. 1. Сравнение ГЛОНАСС и GPSNAVSTAR
|
Характеристики GPS и ГЛОНАСС |
GPS |
ГЛОНАСС |
|
Количество спутников (резерв) |
30 (1-на этапе входа в систему, 1-временно на техобслуживании) |
24 (2-в резерве, 2- на летных испытаниях, 1-на исследовании главного конструктора) |
|
Количество орбитальных плоскостей |
6 |
3 |
|
Количество спутников в каждой плоскости |
4 |
8 |
|
Гарантийный срок эксплуатации спутника (лет) |
10 |
3 - «Ураган», 7 - «Ураган-М», 10 - 12 - «Ураган-К» |
|
Покрытие сигналом |
Весь земной шар |
Весь земной шар ( до 90% территории РФ и до 60% земного шара) |
|
Точность определения местоположения потребителя сигнала (м) |
100 (гражданский сигнал), 10 (военный сигнал), 1 (с наземной коррекцией), сегодня - 2,6 - при использовании КА Bloc IIR |
30 - 60 - при использовании КА «Ураган», 5 - 10 - «Ураган-М», 1 - 3 - «Ураган-К» (4,5 с наземной коррекцией) |
|
Точность определения скорости движения (м/сек.) |
10 (гражданский сигнал), 0,1 (военный сигнал) |
15 - «Ураган», 0,05 - «Ураган-М» |
Помимо российской системы ГЛОНАСС и американской GPS в мире существуют и другие глобальные навигационные системы, в той или иной степени готовности. Например, европейская (ЕС) GALILEO, китайская COMPASS.
Срок службы
Срок службы спутников ГЛОНАСС – от 3 до 12 лет.
Бортовая аппаратура СН 4312:[1]
Наработка на отказ-12000 ч.
Заключение
Спутниковые технологии в современном мире играют очень большую роль для всего человечества. Почти в каждой стране пользуются сотовыми телефонами или спутниковым телевидением. Широкое распространение получила навигационная спутниковая система ГЛОНАСС, использующаяся как в военных, так и в мирных целях.
В данной расчетно-графической работе были рассмотрены основные принципы спутниковых навигационных систем. Детально была рассмотрена спутниковая навигационная система ГЛОНАСС: её состав, технические характеристики, выполняемые функции, режимы работы, применение этой системы в авиации. Приведено сравнение характеристик систем ГЛОНАСС и GPS, выявлены недостатки и преимущества. Также в этой работе была изложена информация о бортовой навигационной аппаратуре ГЛОНАСС/GPS/SBAS СН-4312. Она применяется для навигации, планирования полетов, управления оборудованием самолета. Устанавливается аппаратура на самолеты семейства «Ил», «Ту», «Ан» и вертолеты семейства «Ка» и др.
