4. Построение аксонометрических осей координат.
1. В прямоугольной изометрической проекции, или, сокращенно, изометрии, аксонометрические оси расположены под углом 120о друг к другу (рис. 3.41) и коэффициенты искажения по осям х', у' и z' равны между собой. Линии изображаемого предмета, расположенные параллельно осям, проецируются с искажениями истинной величины в 0,82 раза.
В практике пренебрегают этим показателем искажения и для простоты построения предметов в изометрической проекции вместо 0,82 истинной длины откладывают по осям единицу. Получающееся при этом изображение увеличено по отношению к истинному в 1:0,82 = 1,22 раза. На наглядность изображения такое увеличение не отражается.
Оси изометрической проекции можно построить с помощью циркуля (рис. 3.41, а). Для этого сначала проводят ось z'. Затем из точки 0' произвольным радиусом В описывают дугу, пересекающую ось z' в точке 1. Из этой точки тем же радиусом делают засечки на дуге в точках 2 и 3. Ось х' проводят через точки 3 и 0', а ось у' — через точки 2 и 0'. Построение осей при помощи рейсшины и прямоугольного треугольника с углами 30о и 60о показано на рис. 3.41, б.

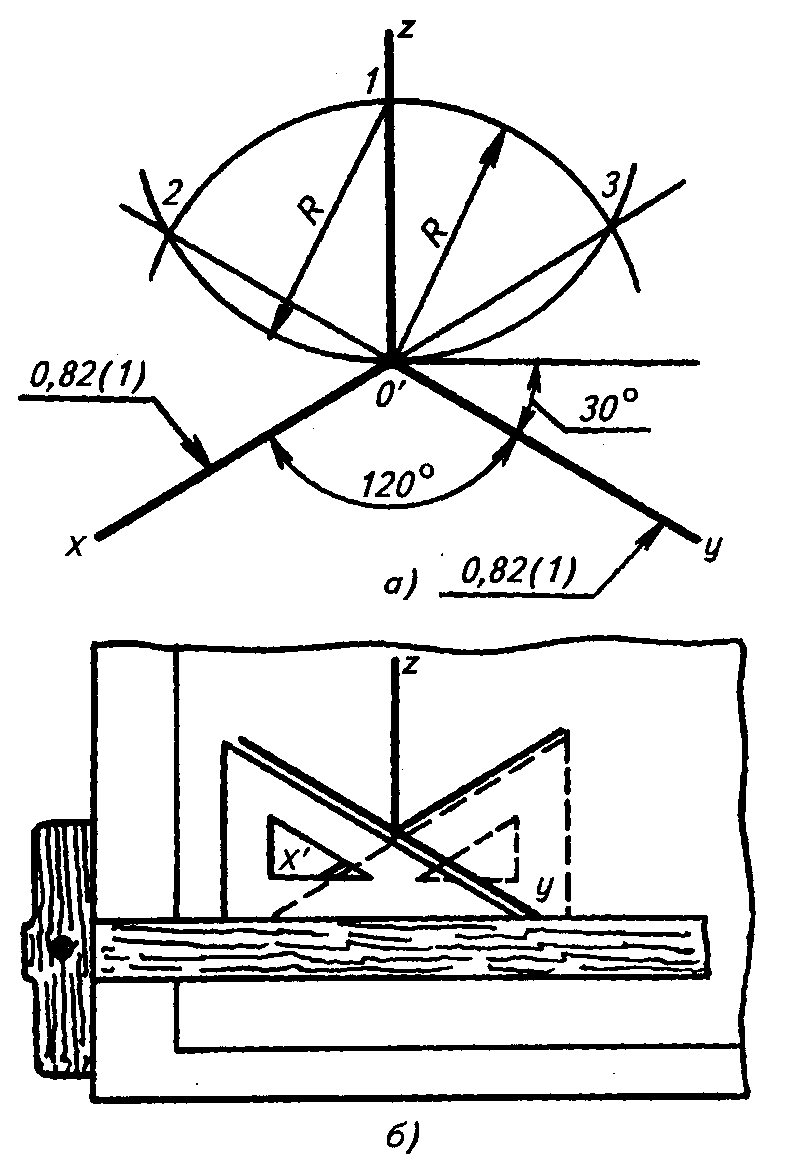

Рис. 3.41.
Построение аксонометрических осей прямоугольной изометрической проекции
2. В прямоугольной диметрической проекции, или сокращенно диметрии, ось z' располагают вертикально, ось х' наклонена под углом 7o10', а ось у'— под углом 41o25' к линии горизонта. Показатели искажения по осям х' и z' равны 0,94, а по оси у' — 0,47 (рис. 3.42, а).
В практике применяют увеличенную диметрию с показателями по осям х и z или по направлениям, им параллельным, откладывают действительные размеры, то есть единицу, а по оси у размеры уменьшают в два раза (0,5).
Рис. 3.42
Построение аксонометрических осей прямоугольной диметрической проекции
Наиболее простой способ построения осей диметрии (рис. 3.42, 6) заключается в том, что на горизонтальной прямой, проходящей через точку О, откладывают в обе стороны от точки 0' восемь равных произвольных отрезков. Из конечных точек этих отрезков вниз по вертикали откладывают слева один такой же отрезок, а справа — семь. Полученные точки соединяют с точкой 0 и получают направления аксонометрических осей х и у.
3. В косоугольной фронтальной диметрической проекции, или, сокращено фронтальной диметрии, ось х' — горизонтальная прямая; ось z' перпендикулярна к оси х', а ось у' расположена под углом 45о к горизонтальной оси (под углом 135о к оси г') (рис. 3.43, а). Коэффициент искажения по оси х и z равен единице, а по оси у' — 0,5.
Обычно построение осей выполняют при помощи рейсшины и равнобедренного треугольника, как показано на рис. 3.43, б.
Рис. 3.43.
Построение аксонометрических осей фронтальной диметрической проекции
5. Построение аксонометрических проекций предметов призматической и пирамидальной формы.
Построение аксонометрических проекций начинают с изображения основания или характерной грани предмета, то есть плоских фигур, расположенных в одной из плоскостей: фронтальной, горизонтальной или профильной. Поэтому рассмотрим сначала изображение плоских фигур.
Пример 1. Построение аксонометрических проекций равностороннего треугольника (рис. 3.44 и рис. 3.45).
1) Треугольник расположен во фронтальной плоскости. По оси х' откладывают по обе стороны от точки 0', принадлежащей оси z', отрезки b/2, равные в сумме d — стороне треугольника, а по оси z' — его высоту h. Полученные точки соединяют отрезками прямых.
2) Треугольник расположен в горизонтальной плоскости. По оси х' откладывают от точки 0', принадлежащей оси z отрезки b/2, равные в сумме b— стороне треугольника, а по оси у' — высоту h для изометрической (рис. 3.44) проекции и половину его высоты (h/2) — для фронтальной диметрической (рис. 3.45).
3) Треугольник расположен в профильной плоскости. По оси у откладывают половину стороны (b/2) для фронтальной диметрической проекции и сторону b для изометрической, а по оси z' — его высоту h.
Рис. 3.44
Изображение равнобедренного треугольника в прямоугольной изометрической проекции
Рис.3.45
Изображение равнобедренного треугольника во фронтальной диметрической проекции
Рис. 3.46.
Изображение правильного шестиугольника в изометрической проекции
Рис. 3.47.
Изображение правильного шестиугольника во фронтальной диметрической проекции
Пример 2. Построение аксонометрических проекций правильного шестиугольника (рис. 3.46 и рис. 3.47).
1) Шестиугольник расположен во фронтальной плоскости. По оси х' симметрично точке 0' откладывают радиусы описанной окружности (d/2), равные размеру стороны шестиугольника, а по оси z, также симметрично точке 0 — отрезки S/2, равные половине расстояния между противоположными сторонами шестиугольника (их можно определить по формуле S = 0,866 В).
Через точки, полученные на оси z', проводят прямые, параллельные оси х, и симметрично оси z' откладывают на них отрезки, равные половине стороны шестиугольника (D/2). Полученные шесть точек соединяют отрезками прямых.
2) Шестиугольник расположен в горизонтальной плоскости. Построение выполняют, как было рассмотрено выше, с той лишь разницей, что расстояние S между противоположными сторонами (для фронтальной диметрической проекции S(2)) откладывают по оси у'.
3) Шестиугольник расположен в профильной плоскости. В этом случае размер В (для фронтальной диметрической проекции — D/2) откладывают по оси у, а размер S — по оси г. В этой проекции сокращаются в два раза также стороны шестиугольника, расположенные параллельно оси у (размер В/4).
Пример З. Построение аксонометрических проекций призм (рис. 3.48 и рис. 3.49).
Рис. 3.48.
Изображение правильной шестиугольной призмы в изометрической проекции
Рис. 3.49.
Изображение треугольной призмы во фронтальной диметрической проекции
Сначала строят проекции видимого основания, например, в плоскости у 0 z Через его вершины проводят прямые, параллельные оси х', и отклады- вают на них высоту (длину) призмы (рис. 3.48, а и рис. 3.49, а).
Полученные точки соединяют отрезками прямых и обводят линии видимо- го и невидимого контура (рис. 3.48, б и рис. 3.49, б).
Пример 4. Построение аксонометрических проекций правильных пирамид (рис. 3.50 и рис. 3.51).
Сначала строят проекцию основания пирамиды и через точку 0' — центр тяжести полученной на плоскости фигуры — проводят ось z'. От точки 0 по оси z' откладывают высоту пирамиды (рис. 3.50, а и рис. 3.51, а).
Полученную точку (проекцию вершины пирамиды) соединяют с проекциями вершин основания. В заключение обводят линии видимого и невидимого контура (рис. 3.50, б и рис. 3.51, б).
Рис. 3.50.
Изображение правильной треугольной пирамиды в изометрической проекции
Рис. 3.51.
Изображение правильной шестиугольной пирамиды во фронтальной диметрической проекции
