49. Нивелирование по квадратам. Выбор связующих точек. Полевые измерения

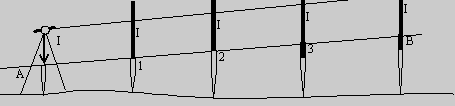

нивелирование по квадратам, выполняемое методом геометрического нивелирования. Этот метод применяется в равнинной местности со слабо выраженным рельефом. В этом случае топографический план составляется в масштабах 1: 2000, 1: 1000, 1: 500 с высотой сечения рельефа 1,0 и 0,5 метра. Для нивелирования по квадратам строительный участок разбивают (размечают) по сетке квадратов со сторонами от 20 до 100 метров, в зависимости от характера рельефа и площади участка. Место положения вершин квадратов на местности определяют с помощью теодолита. Откладывая прямые углы при двух положениях круга и длины сторон, измеряют стальной лентой с точностью не грубее 1: 2000.
Перед началом вертикальной съемки дополнительно рекогносцируют участок, чтобы наметить места постановки нивелира и выбрать связующие точки. Место для станции нивелира выбирают так, чтобы с каждой из них можно было выполнить нивелирование вершин нескольких квадратов. При этом смежные станции должны иметь общие связующие точки, которые необходимы для передачи отметок на последующие станции.
50. Геодезические расчёты при вертикальной планировке горизонтальной площадки
Проектом вертикальной планировки называется технический документ, предусматривающий преобразование рельефа для инженерных целей с учетом различных технических, экономических, гидрологических и других факторов.
Оптимальное проектирование вертикальной планировки на топографическом плане стремятся выполнить с максимально возможным сохранением естественно сложившихся форм рельефа, соблюдением минимума объемов земляных масс в выемках (срезах) и насыпях и обеспечением минимального расстояния перемещения грунта.
В состав проекта вертикальной планировки включают два рабочих чертежа: план организации рельефа и план земляных масс. При разработки плана организации рельефа естественную поверхность называют фактической, а преобразованную проектной. Проектные и фактические отметки наносят на план в виде дроби с проектной отметкой в числителе и фактической – в знаменателе. Разность между проектной и фактической отметкой называют рабочей отметкой. Положительные рабочие отметки определяют высоту насыпи, отрицательные- глубину выемки. Точка, для которой рабочая отметка равна нулю, называется точкой нулевых работ. Геометрическое место этих точек образует линию нулевых работ.
Проектирование вертикальной планировки выполняют после разработки генерального плана расположения зданий и сооружений. В начале проектирования анализируют рельеф на участках предлагаемой застройки с позиции возможности отвода поверхностных вод и устройства канализации. Оценивают величину и направление сущ-их уклонов по проездам. Иногда корректируют проект горизонтальной планировки для достижения допустимых уклонов проездов в пределах от 5% до 80% и приемлемой высоты срезки или насыпи. Принимают решения об устройстве на отдельных участках линевой канализации.
За основу разработки высотной организации территории застройки принимают общую схему улично-дорожной сети, на которой решены вопросы высотной увязки и расположения площадей, пересечений магистральных улиц, мостов, путепроводов, а также определены направления сброса поверхностных вод и расположение водосто чных коллекторов.
Процесс проектирования вертикальной планировки отдельных участков можно представить в виде следующего алгоритма:
1. Высотная привязка отдельных зданий и площадей с определением объемов грунта, вытесняемого фундаментами и подвалами;
2. Составление профилей по характерным направлениям;
3. Преобразование рельефа методом проектных горизонталей по опорным отметкам проездов, составление плана организации рельефа;
4. Разработка плана земляных масс с учетом грунта от устройства фундаментов и подвалов зданий, корыта под одежду дорог и площадок, подземных сетей;
5. Вычисление поправок к проектным отметкам участка планировки, обеспечивающих баланс объемов выемки и насыпи;
6. Корректировка и окончательное оформление планов организации рельефа и земляных масс.
