5. Динамическая структура водного потока
И РУСЛОВОЙ ПРОЦЕСС
Развитие руслового процесса определяется взаимодействием двух сред: жидкой (русловой поток) и твердой (грунты ложа реки и переносимые потоком наносы).
Динамическая структура водного потока, применительно к оценке русловых процессов, характеризуется следующими основными видами течений:
1) продольное (общее) течение, обусловливающее продольное перемещение масс жидкости;
2) поперечные (циркуляционные) течения, обусловливающее поперечное перемещение масс жидкости;
3) турбулентное перемешивание ― беспорядочный обмен масс жидкости в толще потока.
Ниже рассмотрим эти основные виды течений и особенности их влияния на русловой процесс.
5.1. Продольное течение в русле реки и силы, действующие в потоке
Вода в потоке движется под действием силы тяжести. Скорость течения воды зависит от соотношения составляющей силы тяжести, параллельной линии продольного уклона, и силы сопротивления, возникающей в результате внутреннего трения между частицами жидкости и трения, оказываемого движущейся массе воды берегами и дном русла.
Рассмотрим силы, действующие в потоке применительно к русловому процессу (рис. 5.1).

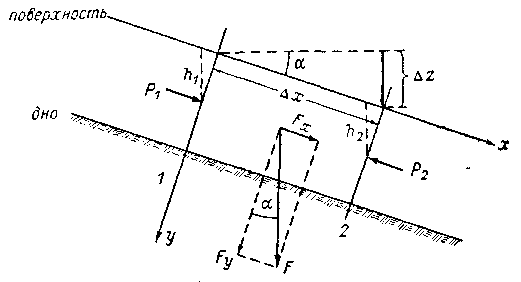

Рис. 5.1. Схема действующих в потоке физических сил (по А.В. Караушеву, 1969)
Выделим в потоке двумя сечениями 1 и 2, перпендикулярными поверхности и дну некоторый объем воды. Вода в потоке движется под действием силы тяжести F. Эту силу можно разложить на две составляющие: параллельную дну Fx и нормальную (перпендикулярную) ко дну Fy.
Сила Fx, зависящая от уклона, вызывает движение воды в потоке. Сила гидродинамического сопротивления (трения) Fy возникает в результате трения массы воды о дно и берега и зависит от шероховатости смоченного периметра. Силы гидродинамического давления Р1 и Р2 при равенстве сечений и постоянном уклоне уравновешиваются.
Изменение уклона, шероховатости, а также сужения и расширения русла, приводят к изменению скорости течения в живом сечении и по длине потока. Для вычисления средней скорости течения при отсутствии непосредственных измерений широко применяется формула Антуана Шези (1718−1798), которую он вывел в результате теоретических и экспериментальных исследований:
(5.1)
где vср — средняя скорость течения, м/с;
R — гидравлический радиус, м;
hср — средняя глубина потока м;
i — относительный продольный уклон;
C — коэффициент Шези, м0,5/с2.
Коэффициент Шези, по сути, учитывает потерю энергии потока на преодоление сил трения, зависящих от шероховатости и размеров русла в поперечнике.
Физические силы, участвующие в продольном движении водного потока и определяющие его гидравлические параметры, оказывают весьма существенное влияние на русловые процессы.
5.2. Поперечные (циркуляционные) течения. Теория н.С. Лелявского
Движение воды происходит не только вдоль берегов под влиянием силы тяжести. Внутри потока наблюдаются также поперечные течения в различных направлениях от оси общего движения. Первое объяснение этих явлений принадлежит Н.С. Лелявскому (1897).
Согласно теории Лелявского, быстрое фарватерное течение втягивает в себя воду со стороны берегов (рис. 5.2а). В результате этого в зоне фарватера (зоне наибольших глубин) создается некоторое повышение уровня воды, вызывающее возникновение циркуляционных течений. Они образуют два замкнутых контура, сходящихся у поверхности и расходящихся у дна (рис. 5.2б); при этом поверхностное течение, направленное к стрежню, Лелявский назвал сбойным. Вследствие поступательного движения эти циркуляционные токи вдоль по реке проявляются в форме винтообразных течений (рис. 5.2в).
Рис. 5.2. Поперечная циркуляция по Н.С. Лелявскому
На закруглении фарватер приближается к вогнутому берегу тем ближе, чем круче поворот вогнутого берега (рис. 5.3а). Происходит односторонний приток воды к фарватеру, а два циркуляционных кольца преобразуются в одностороннюю циркуляцию. При этом в области а скорости будут наибольшими, в области b ― ослабленными, а в области с ― наименьшими (рис. 5.3б).

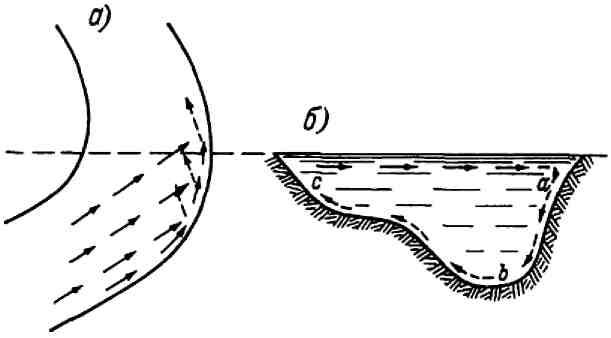

Рис. 5.3. Направление струй у вогнутого берега:
а ― в плане, б ― у вогнутого берега
Такое распределение скоростей течения способствует размыву вогнутых берегов и накоплению наносов у выпуклых, что вносит свой вклад в развитие русловых процессов.
Наиболее полно природа циркуляционных токов была раскрыта в связи с современными представлениями о воздействии на речной поток центробежной силы (Р1) и отклоняющей силы вращения Земли (Р2).
Рассмотрим схему поперечной циркуляции на изгибе речного потока (рис. 5.4).

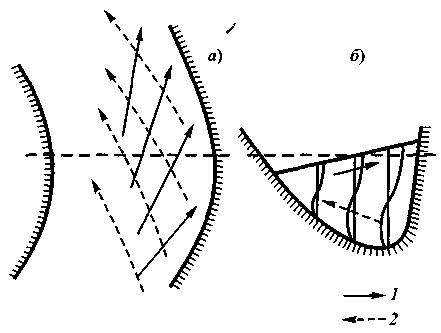

Рис. 5.4. Схема поперечной циркуляции на изгибе речного потока
в плане (а) и поперечном разрезе (б):
1 — поверхностные струи; 2—придонные струи
Центробежная сила Р1 приводит к отклонению течения в поверхностных слоях в сторону вогнутого берега, что создает поперечный перекос уровня воды. В результате у вогнутого берега в придонных слоях возникает течение, направленное в сторону выпуклого берега. Складываясь с основным продольным переносом воды в реке, разнонаправленные течения на поверхности и у дна создают спиралевидное движение воды на изгибе речного русла — поперечную циркуляцию. Частица воды, движущаяся на закруглении, испытывает действие центробежной силы Р1:
P1 = mv2/r. (5.2)
Решая уравнение (5.2) относительно поперечного уклона (Iпоп), получим:
(5.3)
где v — скорость течения, м/с;
r — радиус изгиба русла, м
g — ускорение свободного падения, равное 9,81 м/с2.
Другой силой, воздействующей на речной поток, является отклоняющая сила вращения Земли, или сила Кориолиса Р2.
Эта сила проявляется в том, что все тела, движущиеся относительно земной поверхности, в северном полушарии получают ускорение, направленное вправо, а в южном — влево от направления их движения:
P2 = 2vωsin, (5.4)
где v — скорость движения тела;
ω — угловая скорость вращения Земли;
— географическая широта места.
Вследствие незначительного значения ω, сила P2 очень небольшая по сравнению с силой P1 (не более 5 %).
Рассмотренные силы P1 и P2 дополняют теорию поперечной циркуляции Н.С. Лелявского, однако их влияние на поперечный уклон несущественно. Так, на р. Днепр у г. Речица в период весеннего половодья в результате суммарного действия этих сил разность уровней воды между берегами не превышает 2 см. Поэтому их влияние на русловые процессы и в практических расчетах не учитывается.
Однако, действуя непрерывно в одном направлении на протяжении тысячелетий и проявляясь более заметно на больших реках при половодьях и паводках, они способствует более сильному подмыву восточных берегов и перемещению русел рек на восток.
