Classdiagram(диаграммы классов)
Этот тип диаграмм позволяет создавать логическое представление системы, на основе которого создается исходный код описанных классов.
Значки диаграммы позволяют отображать сложную иерархию систем, взаимосвязи классов (Classes) и интерфейсов (Interfaces). Данный тип диаграмм противоположен по содержанию диаграммеCollaboration, на которомотображаются объекты системы.RationalRoseпозволяет создавать классы при помощи данного типа диаграмм в различных нотациях. В нотации, предложенной Г. Бучем, которая так и называетсяBooch, классы изображаются в виде чего-то нечеткого, похожего на облако. Таким образом Г.Буч пытается показать, что класс – это лишь шаблон, по которому в дальнейшем будет создан конкретный объект.
Нотация OMT, более строга.
И конечно же, RationalRoseпозволяет создавать диаграмму классов в унифицированной нотации.

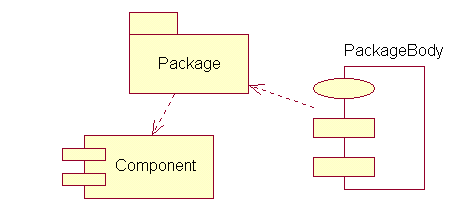

Componentdiagram(диаграммы компонентов)
Этот тип диаграмм предназначен для распределения классов и объектов по компонентам при физическом проектировании системы. Часто данный тип диаграмм называют диаграммами модулей.
При проектировании больших систем может оказаться, что система должна быть разложена на несколько сотен или даже тысяч компонентов, и этот тип диаграмм позволяет не потеряться в обилии модулей и их связей.
ВВОДНОЕ ЛАБОРАТОРНОЕ ЗАНЯТИЕ
Тема:
Ознакомление с графической компьютерной программой Rational Rose и ее функциональными возможностями.
Интерфейс Rational Rose
В IBM Rational Rose реализованы общепринятые стандарты на рабочий интерфейс программы, аналогично известным средам визуального программирования. После установки IBM Rational Rose на компьютер пользователя, запуск этого средства в среде MS Windows 2000/XP (без выбора готовых шаблонов проектов) приводит к появлению на экране соответствующего рабочего интерфейса - автоматически создается новый проект и в рабочем окне диаграммы появляется по умолчанию окно диаграммы классов. (Рис. 1.1).
Рабочая область
изображения диаграммы
Окно документации,комментариев
Окно журнала
Рис. 1.1Общий вид рабочего интерфейсаIBMRationalRose
Рассмотрим назначение и основные функции каждого из этих элементов.
Главное меню и стандартная панель инструментов
Главное меню программы IBM Rational Rose вы полнено в общепринятом стандарте и имеет следующий вид (рис. 1.2).
Рис. 1.2 Внешний вид главного меню программы
Отдельные пункты меню объединяют сходные операции, относящиеся ко всему проекту в целом. Некоторые из пунктов меню содержат хорошо знакомые операции, такие как открытие проекта, вывод на печать диаграмм, копирование в буфер и вставка из буфера различных элементов диаграмм. Другие операции настолько специфичны, что могут потребоваться дополнительные усилия для их изучения (свойства операций генерации программного кода или проверки согласованности моделей).
Стандартная панель инструментов располагается ниже строки главного меню и имеет следующий вид (рис. 1.3). Некоторые из инструментов недоступны для нового проекта, который не имеет никаких элементов. Стандартная панель инструментов обеспечивает быстрый доступ к тем командам меню, которые выполняются разработчиками наиболее часто.
Рис. 1.3 Внешний вид стандартной панели инструментов
Пользователь может настроить внешний вид этой панели по своему усмотрению. Для этого необходимо выполнить операцию главного меню: ToolsOptions (ИнструментыПараметры), открыть вкладкуToolbars (Панели инструментов) появившегося диалогового окна и нажать кнопку Standard (Стандартная) . В дополнительно открытом окне можно переносить требуемые кнопки из левого списка в правый список, а ненужные кнопки - из правого списка в левый. Данным способом можно показать или скрыть различные кнопки инструментов, а также изменить их размер. Назначение отдельных кнопок стандартной панели инструментов приводится далее при рассмотрении операций главного меню.
