8.3.3.Расчет центрифуг
Число рабочих центрифуг, шт.:
где Q – расход обезвоживаемого осадка, Q = Qсб = 479 м3/сут.;
q – производительность центрифуги по исходному осадку, м3/ч выбираем центрифугу марки ОГШ-352к-2 производительностью q = 5 м3/ч (табл. 22 [7]).
Принимаем n = 4 шт.
Общее число центрифуг, шт.:
Здесь np - число резервных центрифуг, np = 2 шт, (табл. 23 [7]).
Продолжительность работы центрифуг в течение суток, ч.:
Производительность центрифуг по кеку, кг/сут.:
где Wн – влажность обезвоживаемого осадка, Wн = W′2 = 93,98 %;
ρ – плотность обезвожываемого осадка, ρ = 1 т/м3;
ε – эффективность задержания сухого вещества осадка, ε = 35 %;
Wк – влажность кека, Wк = 70 %.

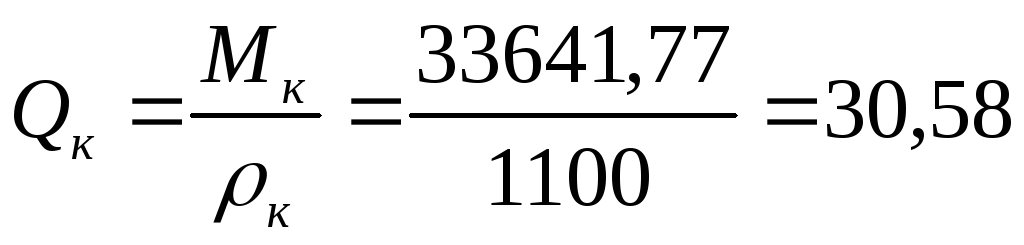

Расход кека, м3/сут.:
где ρк – плотность кека, ρк = 1100 кг/м3.

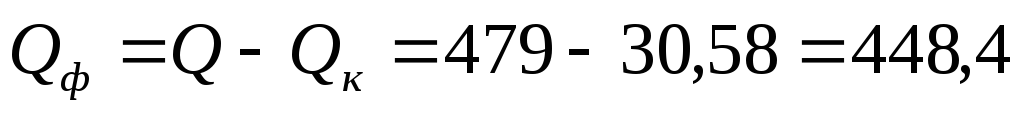

Расход фугата, м3/сут.:
Диаметр трубопровода подачи обезвоживаемого осадка к центрифугам, м.:
Здесь v – скорость движения осадка в трубопроводе, v = 0,1 м/с.
Принимаем D = 0,45 м.

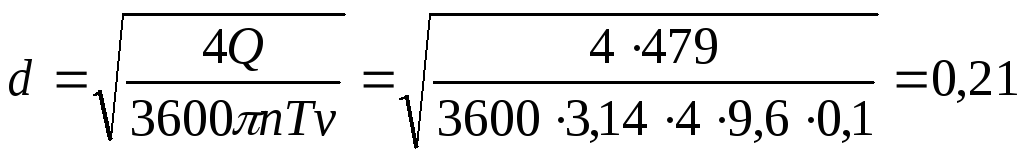

Диаметр трубопровода подачи обезвоживаемого осадка к одной центрифуге, м.:
Принимаем d = 0,25 м.
Диаметр трубопровода отвода фугата от центрифуг на очистку, м.:
где vф – скорость движения фугата в трубопроводе, vф = 3 м/с.
Принимаем Dф = 0,05 м.
Диаметр трубопровода отвода фугата от одной центрифуги в резервуар-накопитель, м.:
где v'ф – скорость движения фугата в трубопроводе, v'ф = 1 м/с.
Принимаем dф = 0,05 м.

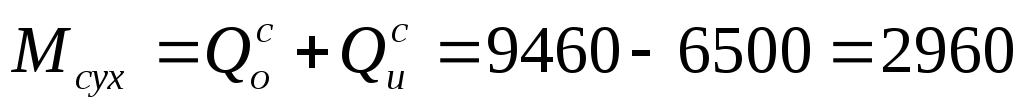

Расход обезвоживаемого осадка по сухому веществу, кг/сут.:
Здесь Qсо – расход осадка из первичных отстойников по сухому веществу, Qсо =9,46 т/сут = 9460 кг/сут;
Qси – расход избыточного активного ила по сухому веществу, Qси = 6,5 т/сут = 6500 кг/сут.

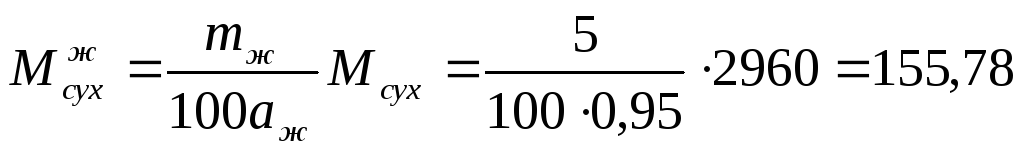

Суточное количество коагулянта (FeCl3), кг/сут.:
где mж – доза реагента в % к сухому веществу обезвоживаемого осадка, mж = 5 %;
аж – активность реагента, аж = 0,95.
Суточный расход рабочего раствора реагента, м3/сут.:
Диаметр трубопровода подачи раствора коагулянта, м.:
где v – скорость движения раствора в трубопроводе, v = 3 м/с.
Принимаем d = 0,01 м.
8.3.4. Расчет сушилок
Количество влаги в кеке, подаваемом на сушку, т/сут.:
где Мсух – количество кека, подаваемого на сушку, по сухому веществу, Мсух = 2960 кг/сут = 2,96 т/сут;
Wк – влажность кека, Wк = 70 %.
Количество влаги в высушенном осадке, т/сут
Здесь Wс – влажность высушенного осадка, Wс = 20 %.
Количество испаряемой влаги, т/сут.:

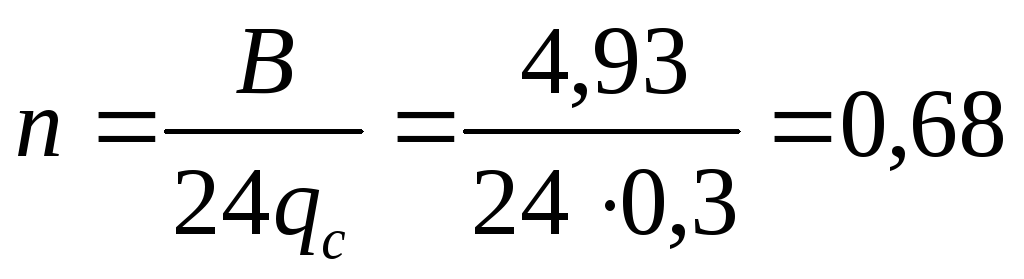

Число рабочих сушилок, шт.:
где qс – производительность сушилки по испаряемой влаге, выбираем барабанную сушилку марки СБ 1-6 с производительностью по испаряемой влаге qс = 0,3 т/ч, (табл. 30 [7]).
Принимаем n = 1 шт.

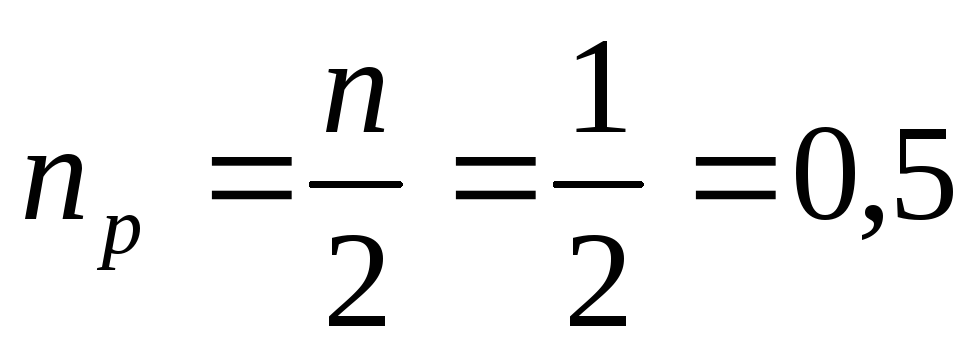

Число резервных сушилок, шт.:
Принимаем nр = 1 шт.
Общее число сушилок, шт.:
Продолжительность работы сушилок в течение суток, ч/сут.

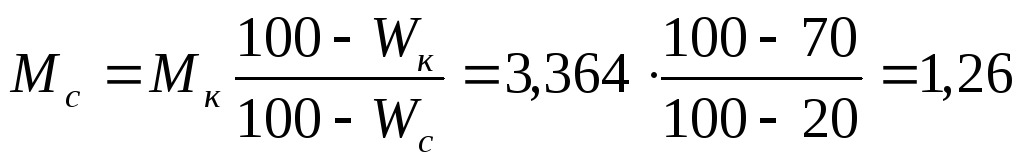

Количество высушенного осадка, т/сут.:
где Мк – производительность центрифуг по кеку, Мк = 33641,77 кг/сут Мк = 3,364 т/сут.
8.2.5.Расчет печей по сжиганию осадка
Количество влаги в осадке, подаваемом на сжигание, т/сут.:
где М'сух – количество осадка, подаваемого на сжигание, по сухому веществу, М'сух = Мс = 1260 кг/сут = 2,96 т/сут;
Wс – влажность осадка, Wс = 20 %.
Количество влаги в сожженном осадке, т/сут.:
Здесь W 'с – влажность сожженного осадка, W 'с = 0 %.
Количество испаряемой влаги, т/сут.:
Число рабочих печей, шт.:
где qп – производительность печи. Выбираем многоподовую печь (проект ОКБ ЭТХИМ) с производительностью по сухому веществу qп = 1 т/ч, (табл. 23 [7]).
Принимаем n = 1 шт.
Число резервных печей, шт.:
Принимаем nр = 1 шт.
Общее число печей, шт.
Продолжительность работы печей в течение суток, ч/сут.
Зольность осадка, доли единицы:
где Мбез – количество осадка, подаваемого на сжигание по беззольному веществу (расчет метантенков), Мбез = 10,37 т/сут;
Qсо – количество осадка из первичных отстойников, подаваемого на сжигание, по сухому веществу (расчет метантенков), Qсо = 40,05 т/сут;
WоГ – гигроскопическая влажность осадка из первичных отстойников (расчет метантенков), WоГ = 10 %;
Qси – количество избыточного активного ила, подаваемого на сжигание, по сухому веществу (расчет метантенков), Qси = 18,91 т/сут;
WиГ – гигроскопическая влажность избыточного активного ила (расчет метантенков), WиГ =15 %.
Количество золы, образующееся в результате сжигания осадка, т/сут.:
