МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ, МОЛОДЁЖИ И СПОРТА УКРАИНЫ
ОДЕССКАЯ НАЦИОНАЛЬНАЯ АКАДЕМИЯ СВЯЗИ ИМ. А.С. ПОПОВА
Кафедра информационной безопасности и передачи данных
КУРСОВОЙ ПРОЕКТ
По дисциплине:
Проектирование систем защиты информации
Выполнил:
Студент группы:
ИБ-4.01
Ковбасюк В. С.
Проверил:
Онацкий А. В.
Одесса 2013
ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ
1 Провести оценку качества системы защиты информации на основе анализа профиля безопасности.
Требуется:
-
Определить оценку защищённости объектов информационной системы (ИС) (оценка достигнутого профиля защиты, сравнение профилей, оценка этапов);
-
Определить оценку защищённости процессов и программ ИС (оценка достигнутого профиля защиты, сравнение профилей, оценка этапов);
-
Определить оценку защищённости канала связи ИС (оценка достигнутого профиля защиты, сравнение профилей, оценка этапов);
-
Определить оценку защищённости от утечки по техническим каналам (ПЭМИН) (оценка достигнутого профиля защиты, сравнение профилей, оценка этапов);
-
Определить оценку защищённости элементов системы защиты (управления и контроль) (оценка достигнутого профиля защиты, сравнение профилей, оценка этапов);
-
Определить достигнутый суммарный профиль безопасности (количественная оценка);
-
Определить количественные показатели степени выполнения требований по ЗИ;
-
Определить обобщённые показатели уровня защиты ИС (количественная и качественная оценка);
-
Построить матрицу количественных и качественных оценок;
-
Оценить степень выполнения требований по ЗИ, определить сильные и слабые места в СЗИ. Какие мероприятия, методы и средства необходимо применить для повышения качества защиты.
Исходные данные для расчёта оценки качества системы защиты информации на основе анализа профиля безопасности приведены в табл. 1 – 5.
Таблица 1 – Данные о защищенности объектов ИС
Номер этапа N |
Перечень показателей m |
Номер элемента матрицы Nm |
Коэффициент важности Ai |
Профиль безопасности требуемый Qтр |
Профиль безопасности достигнутый Qд |
1 |
1 |
111 |
0,27 |
0,54 |
0,89 |
2 |
112 |
0,22 |
0,58 |
0,85 |
|
3 |
113 |
0,17 |
0,62 |
0,81 |
|
4 |
114 |
0,34 |
0,66 |
0,77 |
|
2 |
5 |
211 |
0,24 |
0,7 |
0,73 |
6 |
212 |
0,19 |
0,74 |
0,69 |
|
7 |
213 |
0,31 |
0,51 |
0,61 |
|
8 |
214 |
0,26 |
0,51 |
0,61 |
|
3 |
9 |
311 |
0,21 |
0,55 |
0,57 |
10 |
312 |
0,16 |
0,59 |
0,53 |
|
11 |
313 |
0,28 |
0,63 |
0,92 |
|
12 |
314 |
0,35 |
0,67 |
0,88 |
|
4 |
13 |
411 |
0,18 |
0,71 |
0,84 |
14 |
412 |
0,3 |
0,75 |
0,8 |
|
15 |
413 |
0,25 |
0,79 |
0,76 |
|
16 |
414 |
0,27 |
0,52 |
0,72 |
|
5 |
17 |
511 |
0,15 |
0,56 |
0,68 |
18 |
512 |
0,27 |
0,6 |
0,64 |
|
19 |
513 |
0,22 |
0,64 |
0,6 |
|
20 |
514 |
0,36 |
0,68 |
0,56 |
|
6 |
21 |
611 |
0,29 |
0,72 |
0,52 |
22 |
612 |
0,24 |
0,76 |
0,91 |
|
23 |
613 |
0,19 |
0,8 |
0,87 |
|
24 |
614 |
0,28 |
0,53 |
0,83 |
|
7 |
25 |
711 |
0,26 |
0,57 |
0,79 |
26 |
712 |
0,21 |
0,61 |
0,75 |
|
27 |
713 |
0,16 |
0,65 |
0,71 |
|
28 |
714 |
0,37 |
0,69 |
0,67 |
Таблица 2 – Данные о защищенности процессов ИС
Номер этапа N |
Перечень показателей m |
Номер элемента матрицы Nm |
Коэффициент важности Ai |
Профиль безопасности требуемый Qтр |
Профиль безопасности достигнутый Qд |
1 |
1 |
111 |
0,22 |
0,58 |
0,85 |
2 |
112 |
0,29 |
0,66 |
0,77 |
|
3 |
113 |
0,19 |
0,74 |
0,69 |
|
4 |
114 |
0,3 |
0,51 |
0,61 |
|
2 |
5 |
211 |
0,16 |
0,59 |
0,53 |
6 |
212 |
0,23 |
0,67 |
0,88 |
|
7 |
213 |
0,3 |
0,75 |
0,8 |
|
8 |
214 |
0,31 |
0,52 |
0,72 |
|
3 |
9 |
311 |
0,27 |
0,6 |
0,64 |
10 |
312 |
0,17 |
0,68 |
0,56 |
|
11 |
313 |
0,24 |
0,76 |
0,91 |
|
12 |
314 |
0,32 |
0,53 |
0,83 |
|
4 |
13 |
411 |
0,21 |
0,61 |
0,75 |
14 |
412 |
0,28 |
0,69 |
0,67 |
|
15 |
413 |
0,18 |
0,77 |
0,59 |
|
16 |
414 |
0,33 |
0,54 |
0,51 |
|
5 |
17 |
511 |
0,15 |
0,62 |
0,86 |
18 |
512 |
0,22 |
0,7 |
0,78 |
|
19 |
513 |
0,29 |
0,78 |
0,7 |
|
20 |
514 |
0,34 |
0,55 |
0,62 |
|
6 |
21 |
611 |
0,26 |
0,63 |
0,54 |
22 |
612 |
0,16 |
0,71 |
0,89 |
|
23 |
613 |
0,23 |
0,79 |
0,81 |
|
24 |
614 |
0,35 |
0,56 |
0,73 |
|
7 |
25 |
711 |
0,2 |
0,64 |
0,65 |
26 |
712 |
0,27 |
0,72 |
0,57 |
|
27 |
713 |
0,17 |
0,8 |
0,92 |
|
28 |
714 |
0,36 |
0,57 |
0,84 |
Таблица 3 – Данные о защищенности каналов связи
Номер этапа N |
Перечень показателей m |
Номер элемента матрицы Nm |
Коэффициент важности Ai |
Профиль безопасности требуемый Qтр |
Профиль безопасности достигнутый Qд |
1 |
1 |
111 |
0,17 |
0,62 |
0,81 |
2 |
112 |
0,19 |
0,74 |
0,69 |
|
3 |
113 |
0,21 |
0,55 |
0,57 |
|
4 |
114 |
0,43 |
0,67 |
0,88 |
|
2 |
5 |
211 |
0,25 |
0,79 |
0,76 |
6 |
212 |
0,27 |
0,6 |
0,64 |
|
7 |
213 |
0,29 |
0,72 |
0,52 |
|
8 |
214 |
0,19 |
0,53 |
0,83 |
|
3 |
9 |
311 |
0,16 |
0,65 |
0,71 |
10 |
312 |
0,18 |
0,77 |
0,59 |
|
11 |
313 |
0,2 |
0,58 |
0,9 |
|
12 |
314 |
0,46 |
0,7 |
0,78 |
|
4 |
13 |
411 |
0,24 |
0,51 |
0,66 |
14 |
412 |
0,26 |
0,63 |
0,54 |
|
15 |
413 |
0,28 |
0,75 |
0,85 |
|
16 |
414 |
0,22 |
0,56 |
0,73 |
|
5 |
17 |
511 |
0,15 |
0,68 |
0,61 |
18 |
512 |
0,17 |
0,8 |
0,92 |
|
19 |
513 |
0,19 |
0,61 |
0,8 |
|
20 |
514 |
0,49 |
0,73 |
0,68 |
|
6 |
21 |
611 |
0,23 |
0,54 |
0,56 |
22 |
612 |
0,25 |
0,66 |
0,87 |
|
23 |
613 |
0,27 |
0,78 |
0,75 |
|
24 |
614 |
0,25 |
0,59 |
0,63 |
|
7 |
25 |
711 |
0,31 |
0,71 |
0,51 |
26 |
712 |
0,16 |
0,52 |
0,82 |
|
27 |
713 |
0,18 |
0,64 |
0,7 |
|
28 |
714 |
0,35 |
0,76 |
0,58 |
Таблица 4 – Данные о защищённости от утечки по техническим каналам
Номер этапа N |
Перечень показателей m |
Номер элемента матрицы Nm |
Коэффициент важности Ai |
Профиль безопасности требуемый Qтр |
Профиль безопасности достигнутый Qд |
1 |
1 |
111 |
0,29 |
0,66 |
0,77 |
2 |
112 |
0,26 |
0,51 |
0,61 |
|
3 |
113 |
0,23 |
0,67 |
0,88 |
|
4 |
114 |
0,22 |
0,52 |
0,72 |
|
2 |
5 |
211 |
0,17 |
0,68 |
0,56 |
6 |
212 |
0,31 |
0,53 |
0,83 |
|
7 |
213 |
0,28 |
0,69 |
0,67 |
|
8 |
214 |
0,24 |
0,54 |
0,51 |
|
3 |
9 |
311 |
0,22 |
0,7 |
0,78 |
10 |
312 |
0,19 |
0,55 |
0,62 |
|
11 |
313 |
0,16 |
0,71 |
0,89 |
|
12 |
314 |
0,43 |
0,56 |
0,73 |
|
4 |
13 |
411 |
0,27 |
0,72 |
0,57 |
14 |
412 |
0,24 |
0,57 |
0,84 |
|
15 |
413 |
0,21 |
0,73 |
0,68 |
|
16 |
414 |
0,28 |
0,58 |
0,52 |
|
5 |
17 |
511 |
0,15 |
0,74 |
0,79 |
18 |
512 |
0,29 |
0,59 |
0,63 |
|
19 |
513 |
0,26 |
0,75 |
0,9 |
|
20 |
514 |
0,3 |
0,6 |
0,74 |
|
6 |
21 |
611 |
0,2 |
0,76 |
0,58 |
22 |
612 |
0,17 |
0,61 |
0,85 |
|
23 |
613 |
0,31 |
0,77 |
0,69 |
|
24 |
614 |
0,32 |
0,62 |
0,53 |
|
7 |
25 |
711 |
0,25 |
0,78 |
0,8 |
26 |
712 |
0,22 |
0,63 |
0,64 |
|
27 |
713 |
0,19 |
0,79 |
0,91 |
|
28 |
714 |
0,34 |
0,64 |
0,75 |
Таблица 5 – Данные о защищенности объектов ИС
Номер этапа N |
Перечень показателей m |
Номер элемента матрицы Nm |
Коэффициент важности Ai |
Профиль безопасности требуемый Qтр |
Профиль безопасности достигнутый Qд |
1 |
1 |
111 |
0,24 |
0,7 |
0,73 |
2 |
112 |
0,16 |
0,59 |
0,53 |
|
3 |
113 |
0,25 |
0,79 |
0,76 |
|
4 |
114 |
0,35 |
0,68 |
0,56 |
|
2 |
5 |
211 |
0,26 |
0,57 |
0,79 |
6 |
212 |
0,18 |
0,77 |
0,59 |
|
7 |
213 |
0,27 |
0,66 |
0,82 |
|
8 |
214 |
0,29 |
0,55 |
0,62 |
|
3 |
9 |
311 |
0,28 |
0,75 |
0,85 |
10 |
312 |
0,2 |
0,64 |
0,65 |
|
11 |
313 |
0,29 |
0,53 |
0,88 |
|
12 |
314 |
0,23 |
0,73 |
0,68 |
|
4 |
13 |
411 |
0,3 |
0,62 |
0,91 |
14 |
412 |
0,22 |
0,51 |
0,71 |
|
15 |
413 |
0,31 |
0,71 |
0,51 |
|
16 |
414 |
0,17 |
0,6 |
0,74 |
|
5 |
17 |
511 |
0,15 |
0,8 |
0,54 |
18 |
512 |
0,24 |
0,69 |
0,77 |
|
19 |
513 |
0,16 |
0,58 |
0,57 |
|
20 |
514 |
0,45 |
0,78 |
0,8 |
|
6 |
21 |
611 |
0,17 |
0,67 |
0,6 |
22 |
612 |
0,26 |
0,56 |
0,83 |
|
23 |
613 |
0,18 |
0,76 |
0,63 |
|
24 |
614 |
0,39 |
0,65 |
0,86 |
|
7 |
25 |
711 |
0,19 |
0,54 |
0,66 |
26 |
712 |
0,28 |
0,74 |
0,89 |
|
27 |
713 |
0,2 |
0,63 |
0,69 |
|
28 |
714 |
0,33 |
0,52 |
0,92 |
2 Провести оценку экономически эффективной системы информационной безопасности.
Требуется:
-
Привести и описать структуру банковской платежной системы;
-
Описать методику проектирования оптимальной системы защиты;
-
Рассчитать характеристики вариантов системы;
-
Определить допустимые варианты системы;
-
Построить графики в координатах защищенность – стоимость, защищенность – время, защищенность – удельная стоимость;
-
Провести анализ полученных результатов;
-
Описать компонент реализации электронной цифровой подписи;
-
Описать компонент реализации хэш-функции.
Исходные данные для расчёта оценки экономически эффективной системы информационной безопасности приведены в табл. 6 – 7.
Таблица 6 – Набор механизмов для реализации ЭЦП.
№ |
Компонент |
Z |
ΔC |
ΔT |
ΔЦ |
a1 |
RSA программно |
0,98 |
23 |
12 |
1 |
a2 |
RSA аппаратно |
0,96 |
24 |
19 |
4 |
a3 |
DSA программно на Паскале |
0,94 |
22 |
21 |
1 |
a4 |
ГОСТ аппаратно |
0,92 |
17 |
18 |
4 |
a5 |
ГОСТ программно на C++ |
0,9 |
28 |
10 |
1 |
a6 |
ГОСТ программно на ASM |
0,98 |
17 |
14 |
4 |
Таблица 7 – Набор механизмов для реализации хеш-функции.
№ |
Компонент |
Z |
ΔC |
ΔT |
ΔЦ |
b1 |
MD4 программно на С++ |
0,94 |
22 |
13 |
1 |
b2 |
MD5 программно на С++ |
0,96 |
24 |
7 |
4 |
b3 |
MD5 аппаратно |
0,98 |
23 |
13 |
1 |
b4 |
MD5 программно на Pascal |
0,81 |
19 |
14 |
4 |
b5 |
SHA программно на С++ |
0,83 |
12 |
10 |
1 |
b6 |
SHA аппаратно |
0,85 |
28 |
7 |
4 |
b7 |
ГОСТ аппаратно |
0,87 |
25 |
19 |
5 |
b8 |
ГОСТ программно на С++ |
0,89 |
22 |
14 |
1 |
b9 |
ГОСТ программно на ASM |
0,91 |
19 |
9 |
2 |
Система должна удовлетворять следующим ограничениями:
Сдоп 35, Тдоп 26, Цдоп 6, Z max.
СОДЕРЖАНИЕ
С.
1 ОЦЕНКА КАЧЕСТВА СИСТЕМЫ ЗАЩИТЫ ИНФОРМАЦИИ НА ОСНОВЕ АНАЛИЗА ПРОФИЛЯ БЕЗОПАСНОСТИ…..……………….…………………...10 1.1 Основы, направления и этапы построения системы защиты информации …10
1.2 Матрица информационной безопасности…………………………………....…13
1.3 Методика расчёта оценки качества системы защиты информации на основе анализа профиля безопасности………………………………………………………16
1.4 Расчёт оценки качества системы защиты информации на основе анализа профиля безопасности ………………………………………………………………..18 1.4.1 Защищенность информационной системы……………………..……………..18 1.4.2 Защищенность процессов информационной системы ……..…………...……21 1.4.3 Защищенность каналов связи………………………………………….……….23 1.4.4 Защищённость от утечки по техническим каналам…………………………..25 1.4.5 Защищённость системы защиты информационной системы ………..………27
1.4.6 Результирующий профиль безопасности …...……………………….………..29
ВЫВОДЫ……………………………………………………………………...………34
2. ОЦЕНКА ЭКОНОМИЧЕСКИ ЭФФЕКТИВНОЙ СИСТЕМЫ ИНФОРМАЦИОННОЙ БЕЗОПАСНОСТИ…………………………………………38
2.1 Структура банковской платежной системы…….….………………….………. .38 2.2 Вопросы оценки эффективности и проектирования систем защиты.……….. .39
2.3 Расчет оценки эффективности банковской платежной системы ……….……..42
2.4 Электронная цифровая подпись на примере алгоритма ГОСТ…….……….….47
2.5 Хеш-функции MD4...……………………………………………..………….……50
1 ОЦЕНКА КАЧЕСТВА СИСТЕМЫ ЗАЩИТЫ ИНФОРМАЦИИ НА ОСНОВЕ АНАЛИЗА ПРОФИЛЯ БЕЗОПАСНОСТИ
1.1 Основы, направления и этапы построения системы защиты информации.
Известно, что основой системы защиты информации являются (рис. 1.1):
-
Законодательная, нормативно-правовая и научная база;
-
Структура и задачи органов (подразделений), обеспечивающих безопасность информационных технологий;
-
Организационно-технические и режимные меры (политика информационной безопасности);
-
Программно-технические методы и средства защиты информации.

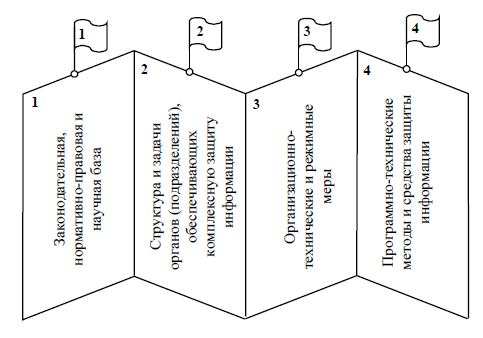

Рисунок 1.1 – Основы построения системы защиты информации
Выделим основные направления в общей проблеме обеспечения безопасности информационных технологий, которые представлены на рис. 1.2.
Направления формируются исходя из конкретных особенностей ИС, как объекта защиты. В общем случае, исходя из типовой структуры ИС и исторически сложившихся видов работ по защите информации рассмотрим следующие направления:
-
защита объектов информационных систем;
-
защита процессов, процедур и программ обработки информации;
-
защита каналов связи;
-
подавление побочных электромагнитных излучений (наводок);
-
управление системой защиты.
Рисунок 1.2 – Направления построения системы защиты информации
Каждый из показателей блока направления должен быть структурирован в зависимости от заданной глубины детализации СЗИ. Представим направления (рис. 1.2) в виде куба, внутри которого и находятся все вопросы (предметная область) защиты информации. Но поскольку каждое из этих направлений базируется на перечисленных выше основах, то грани куба объединяют основы и направления, которые неразрывно связанные друг с другом. Далее рассмотрим этапы (последовательность шагов) построения СЗИ, которые необходимо пройти в равной степени для всех и каждого в отдельности направлений (с учетом всех основ).
Проведенный анализ существующих методик (последовательностей) работ по созданию и проектированию СЗИ позволяет выделить следующие этапы:
-
определение информационных и технических ресурсов, а также объектов ИС подлежащих защите;
-
выявление полного множество потенциально возможных угроз и каналов утечки информации;
-
проведение оценки уязвимости и рисков информации (ресурсов информационных сетей) при имеющемся множестве угроз и каналов утечки;
-
определение требований к системе защиты информации;
-
осуществление выбора средств защиты информации и их характеристик;
-
внедрение и организация использования выбранных мер, способов и средств защиты;
-
осуществление контроля целостности и управление системой защиты.
Указанная последовательность действий осуществляется непрерывно по замкнутому циклу, с проведением соответствующего анализа состояния СЗИ и уточнением требований к ней после каждого шага. По этой причине системы защиты информации создают по методике, циклически повторяющуюся в течение всего периода ее функционирования, по выше перечисленной последовательности этапов (рис. 1.3).
Рисунок 1.3 – Основные этапы построения СЗИ
Последовательность прохождения этапов создания СЗИ для каждого из направлений с учетом общего представления структуры СЗИ, условно можно представить в следующем виде (рис. 1.4).
Рисунок 1.4 – Основные этапы построения СЗИ
1.2 Матрица информационной безопасности
Матрица состояний – таблица, позволяющая логически объединить составляющие блоков "ОСНОВЫ", "НАПРАВЛЕНИЯ" и "ЭТАПЫ" по принципу каждый с каждым.
Напомним, что матрица появляется не сама по себе, а формируется в каждом конкретном случае, исходя из конкретных задач по созданию конкретной СЗИ для конкретной ИС.
Наглядно процесс формирования СЗИ с использованием матрицы знаний изображен на рис. 1.5.
Рассмотрим, как можно использовать предложенную матрицу. Элементы матрицы имеют соответствующую нумерацию (табл. 1.1) Следует обратить внимание на обозначения каждого из элементов матрицы, где:
-
первое знакоместо (Х00) соответствует номерам составляющих блока "ЭТАПЫ",
-
второе знакоместо (0Х0) соответствует номерам составляющих блока "НАПРАВЛЕНИЯ",
-
третье знакоместо (00Х) соответствует номерам составляющих блока "ОСНОВЫ".
Рисунок 1.5 – Структурная схема формирования СЗИ с помощью матрицы
В общем случае количество элементов матрицы может быть определено из соотношения
K = Oi · Hj · Mk , (1.1)
где K – количество элементов матрицы, Oi – количество составляющих блока "ОСНОВЫ", Hj – количество составляющих блока "НАПРАВЛЕНИЯ", Mk – количество составляющих блока "ЭТАПЫ".
В нашем случае общее количество элементов "матрицы" равно 140, то есть:
К = 4·5·7 = 140, поскольку Oi = 4 , Hj = 5 , Mk = 7.
Показатель уровня защиты СЗИ предлагается определять методом экспертных оценок, используя положения теории нечеткой логики и нечетких утверждений. Напомним, что структура модели оценки представлена на рис. 1.5, а логическое дерево для расчета обобщенного и частных показателей уровня защиты СЗИ представлено на рис. 1.6.
Величина обобщенного показателя уровня защиты определяется на основе частных показателей путем сравнения заданных профилей безопасности с достигнутыми. Заданный профиль, услуги и механизмы безопасности определяются заказчиком или выбираются в соответствии с принятыми "Критериями безопасности" (например Федеральные, Канадские, Общие Критерии, НД ТЗИ 2.5-004-99 или другие) в зависимости от требований, которые устанавливаются к создаваемой СЗИ. Уровень достигнутого профиля защиты определяется экспертным путем в соответствии с теми же критериями оценки защищенности.
Таблица 1.1 – Нумерация элементов матрицы состояния
<–Этапы |
Направления – > |
010 |
020 |
030 |
040 |
050 |
|||||||||||||||||||
Защита объектов ИС |
Защита процессов и программ |
Защита каналов связи |
ПЭМИН |
Управление системой защиты |
|||||||||||||||||||||
Основы –> |
База |
Структура |
Меры |
Средства |
База |
Структура |
Меры |
Средства |
База |
Структура |
Меры |
Средства |
База |
Структура |
Меры |
Средства |
База |
Структура |
Меры |
Средства |
|||||
011 |
012 |
013 |
014 |
021 |
022 |
023 |
024 |
031 |
032 |
033 |
034 |
041 |
042 |
043 |
044 |
051 |
052 |
053 |
054 |
||||||
100 |
Определение информации, подлежащей защите |
111 |
112 |
113 |
114 |
121 |
122 |
123 |
124 |
131 |
132 |
133 |
134 |
141 |
142 |
143 |
144 |
151 |
152 |
153 |
154 |
||||
200 |
Выявление угроз и каналов утечки информации |
211 |
212 |
213 |
214 |
221 |
222 |
223 |
224 |
231 |
232 |
233 |
234 |
241 |
242 |
243 |
244 |
251 |
252 |
253 |
254 |
||||
300 |
Проведение оценки уязвимости и рисков |
311 |
312 |
313 |
314 |
321 |
322 |
323 |
324 |
331 |
332 |
333 |
334 |
341 |
342 |
343 |
344 |
351 |
352 |
353 |
354 |
||||
400 |
Определение требований к СЗИ |
411 |
412 |
413 |
414 |
421 |
422 |
423 |
424 |
431 |
432 |
433 |
434 |
441 |
442 |
443 |
444 |
451 |
452 |
453 |
454 |
||||
500 |
Осуществление выбора средств защиты |
511 |
512 |
513 |
514 |
521 |
522 |
523 |
524 |
531 |
532 |
533 |
534 |
541 |
542 |
543 |
544 |
551 |
552 |
553 |
554 |
||||
600 |
Внедрение и использование выбранных средств защиты |
611 |
612 |
613 |
614 |
621 |
622 |
623 |
624 |
631 |
632 |
633 |
634 |
641 |
642 |
643 |
644 |
651 |
652 |
653 |
654 |
||||
700 |
Контроль целостности и управление защитой |
711 |
712 |
713 |
714 |
721 |
722 |
723 |
724 |
731 |
732 |
733 |
734 |
741 |
742 |
743 |
744 |
751 |
752 |
753 |
754 |
Рисунок 1.6 – Матрица логической связи
1.3 Методика расчёта оценки качества системы защиты информации на основе анализа профиля безопасности
Под профилем безопасности в дальнейшем будем понимать графическое представление степени выполнения требований предъявляемых к системе защиты в системе координат:
-
по горизонтали – перечень требований, предъявляемых к СЗИ;
-
по вертикали – степень выполнения каждого требования.
Наиболее удобный случай – это случай, когда степень выполнения требований задается в шкале
0 < Qj < 1, (1.2)
___
где j = 1, m.
Целесообразно рассматривать два профиля безопасности: требуемый и достигнутый. Для построения требуемого профиля безопасности используются предварительно заданные экспертами значения
, (1.3)
___
где j = 1, m.
Исходные данные для построения требуемого профиля безопасности представляются в виде матрицы состояний.
Качество СЗИ определяется степенью (полнотой) выполнения требований к СЗИ. Исходные данные, необходимо представить в виде табл. 1.2 для каждого направления СЗИ.
Поясним используемые обозначения:
-
номер этапа с 1 по 7;
-
перечень показателей т для соответствующих элементов матрицы (от 1 до 28);
-
коэффициенты важности а, которые определяются для показателей каждого из этапов;
-
показатели требуемого профиля безопасности QТp;
-
показатели достигнутого профиля безопасности Qд;
-
показатели достигнутого профиля безопасности с учетом коэффициентов важности Qдaj;
-
сравнение профилей Sпр , которое производится следующим образом:
-
Sпр = 1 – если значение показателя достигнутого профиля безопасности равно или превышает значение показателя заданного;
-
Sпр = 0 – если значение показателя достигнутого профиля безопасности ниже значение показателя заданного.
-
степень выполнения групп требований Qгруп определяется с учетом коэффициентов важности;
-
качественная оценка Q определяется исходя из значений показателей Qгруп вычисленных для соответствующих этапов;
-
Таблица 1.2 – Исходные данные для каждого направления
Номер этапа N |
Перечень показателей m |
Номер элемента матрицы Nm |
Коэффициент важности aj |
Профиль безопасности требуемый Qтр |
Профиль безопасности достигнутый Qд |
Qд · aj |
Сравнение профилей Sпр |
Степень выполнения группы требований Qгруп |
Качественная оценка Q |
Количественная оценка S |
|
1 |
1 |
111 |
|
|
|
|
|
|
|
|
|
2 |
112 |
|
|
|
|
|
|||||
3 |
113 |
|
|
|
|
|
|||||
4 |
114 |
|
|
|
|
|
|||||
2 |
5 |
211 |
|
|
|
|
|
|
|
|
|
6 |
212 |
|
|
|
|
|
|||||
7 |
213 |
|
|
|
|
|
|||||
8 |
214 |
|
|
|
|
|
|||||
3 |
9 |
311 |
|
|
|
|
|
|
|||
10 |
312 |
|
|
|
|
|
|||||
11 |
313 |
|
|
|
|
|
|||||
12 |
314 |
|
|
|
|
|
|||||
4 |
13 |
411 |
|
|
|
|
|
|
|||
14 |
412 |
|
|
|
|
|
|||||
15 |
413 |
|
|
|
|
|
|||||
16 |
414 |
|
|
|
|
|
|||||
5 |
17 |
511 |
|
|
|
|
|
|
|||
18 |
512 |
|
|
|
|
|
|||||
19 |
513 |
|
|
|
|
|
|||||
20 |
514 |
|
|
|
|
|
|||||
6 |
21 |
611 |
|
|
|
|
|
|
|||
22 |
612 |
|
|
|
|
|
|||||
23 |
613 |
|
|
|
|
|
|||||
24 |
614 |
|
|
|
|
|
|||||
7 |
25 |
711 |
|
|
|
|
|
|
|||
26 |
712 |
|
|
|
|
|
|||||
27 |
713 |
|
|
|
|
|
|||||
28 |
714 |
|
|
|
|
|
-
Расчёт оценки качества системы защиты информации на основе анализа профиля безопасности
1.4.1 Защищенность информационной системы
Исходные данные и расчёты по защищенности информационной системы предоставлены в табл. 1.3.
Таблица 1.3 – Данные о защищенности объектов ИС
Номер этапа N |
Перечень показателей m |
Номер элемента матрицы Nm |
Коэффициент важности Ai |
Профиль безопасности требуемый Qтр |
Профиль безопасности достигнутый Qд |
Qд · Ai |
Сравнение профилей Sпр |
Степень выполнения группы требований Qгруп |
Качественная оценка Q |
Количественная оценка S |
1 |
1 |
111 |
0,27 |
0,54 |
0,89 |
0,240 |
1 |
0,827 |
0,732 |
0,750 |
2 |
112 |
0,22 |
0,58 |
0,85 |
0,187 |
1 |
||||
3 |
113 |
0,17 |
0,62 |
0,81 |
0,138 |
1 |
||||
4 |
114 |
0,34 |
0,66 |
0,77 |
0,262 |
1 |
||||
2 |
5 |
211 |
0,24 |
0,7 |
0,73 |
0,175 |
1 |
0,654 |
||
6 |
212 |
0,19 |
0,74 |
0,69 |
0,131 |
0 |
||||
7 |
213 |
0,31 |
0,51 |
0,61 |
0,189 |
1 |
||||
8 |
214 |
0,26 |
0,51 |
0,61 |
0,159 |
1 |
||||
3 |
9 |
311 |
0,21 |
0,55 |
0,57 |
0,120 |
1 |
0,770 |
||
10 |
312 |
0,16 |
0,59 |
0,53 |
0,085 |
0 |
||||
11 |
313 |
0,28 |
0,63 |
0,92 |
0,258 |
1 |
||||
12 |
314 |
0,35 |
0,67 |
0,88 |
0,308 |
1 |
||||
4 |
13 |
411 |
0,18 |
0,71 |
0,84 |
0,151 |
1 |
0,776 |
||
14 |
412 |
0,3 |
0,75 |
0,8 |
0,240 |
1 |
||||
15 |
413 |
0,25 |
0,79 |
0,76 |
0,190 |
0 |
||||
16 |
414 |
0,27 |
0,52 |
0,72 |
0,194 |
1 |
||||
5 |
17 |
511 |
0,15 |
0,56 |
0,68 |
0,102 |
1 |
0,608 |
||
18 |
512 |
0,27 |
0,6 |
0,64 |
0,173 |
1 |
||||
19 |
513 |
0,22 |
0,64 |
0,6 |
0,132 |
0 |
||||
20 |
514 |
0,36 |
0,68 |
0,56 |
0,202 |
0 |
||||
6 |
21 |
611 |
0,29 |
0,72 |
0,52 |
0,151 |
0 |
0,767 |
||
22 |
612 |
0,24 |
0,76 |
0,91 |
0,218 |
1 |
||||
23 |
613 |
0,19 |
0,8 |
0,87 |
0,165 |
1 |
||||
24 |
614 |
0,28 |
0,53 |
0,83 |
0,232 |
1 |
||||
7 |
25 |
711 |
0,26 |
0,57 |
0,79 |
0,205 |
1 |
0,724 |
||
26 |
712 |
0,21 |
0,61 |
0,75 |
0,158 |
1 |
||||
27 |
713 |
0,16 |
0,65 |
0,71 |
0,114 |
1 |
||||
28 |
714 |
0,37 |
0,69 |
0,67 |
0,248 |
0 |
По результатам расчёта табл. 1.3 построим графики, которые представлены на рис. 1.7 , рис. 1.8, рис. 1.9.
Рисунок 1.7 – Оценка достигнутого профиля защиты
- Qд – достигнутый профиль безопасности
- Qтр – требуемый профиль безопасности
Рисунок 1.8 – Сравнение профилей защиты
Рисунок 1.9 – Оценка этапов
