(1,06:1)
Рис. 28
Питання та задачі для самоконтролю
Що таке аксонометрична проекція?
На які два види поділяються аксонометричні проекції?
Що таке показники спотворення?
Як розташовуються координатні осі в прямокутній ізометрії? диметрії?
Чому дорівнюють показники спотворення в прямокутній ізометрії? диметрії?
Як розташовуються великі осі еліпсів як проекцій кіл у прямокутній аксонометріі?
Чому дорівнює розмір великої та малої осей еліпсів в прямокутній ізометрії?
Чому дорівнює розмір великої та малої осей еліпсів в прямокутній диметрії?
Завдання по темі 7 – "Аксонометричні проекції" – ГР7
Виконати креслення на листі креслярського паперу формату А3.
Два зображення деталі, що задані виконати в лівому верхньому кутку у масштабі (1:2). Виконати дві аксонометричних проекції цієї деталі: прямокутну ізометрію і прямокутну диметрію. Показати зображення координатних осей, що відповідають кожному виду аксонометрії, вказати масштаб кожного зображення.
Приклад виконання ГР7 див. с. 68

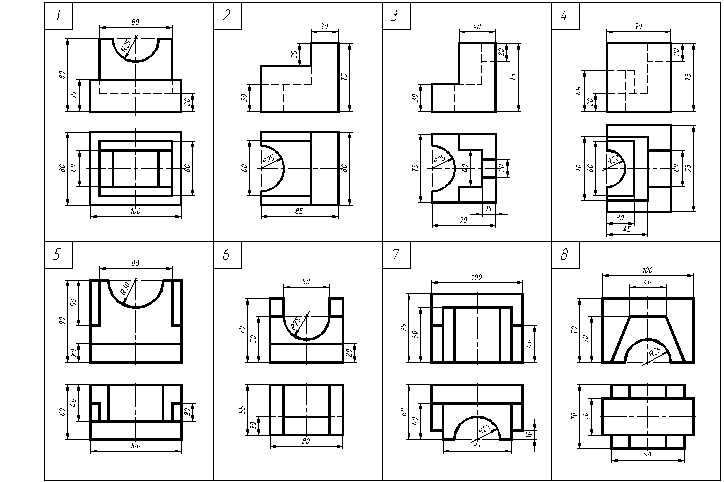

Варіанти завдання с. 69-72
Література
Михайленко В.Є., Ванін В.В., Ковальов С.М. Інженерна графіка: Підручник для студ. вищих закл. освіти. К. Каравела, 2004. – 288 с.
Антонович Є.А. та ін. Нарисна геометрія. Практикум: Навчальний посібник. Львів: Світ, 2004. – 528 с.
Антонович Є.А. та ін. Креслення. Львів: Світ, 2004. –
Верхола А.П., КоваленкоБ.Д., Богданов В.М. та ін. Інженерна графіка: креслення, комп¢ютерна графіка: Навчальний посібник. К. Каравела, 2005. – 304 с.
Бубенников А.В., Громов М.Я. Начертательная геометрия. М. ВШ, 1973. – 421 с.
Чекмарев А.А. Инженерная графика. М. ВШ, 1988. – 335с.
Четверухин Н.Ф. и др. Курс начертательной геометрии. М. ВШ, 1968. – 435 с.
Федоренко В.А., Шошин А.И. Справочник по машиностроительному черчению. Ленинград. Машиностроение, 1983. – 336 с.
ЕСКД – Общие правила выполнения чертежей. Москва. Издательство стандартов, 1988. – 240 с.
Левицкий В.С. Машиностроительное черчение: Учебник для студентов высших технических учебных заведений. М. ВШ, 1988 – 351 с.
Ісаєва Т.М., Ткач В.О. Нарисна геометрія (конспект лекцій). Херсон. ХНТУ, 2007. – 62 с.
Богданов В.Н. и др. Справочное руководство по черчению. М. Машиностроение, 1989. – 864 с.
Ткач Віра Олексіївна
Ісаєва Тамара Миколаївна
Войтович Ольга Андріанівна
Методичні рекомендації та індивідуальні завдання для практичних занять і самостійної роботи студентів з дисципліни "Нарисна геометрія та інженерна графіка"
