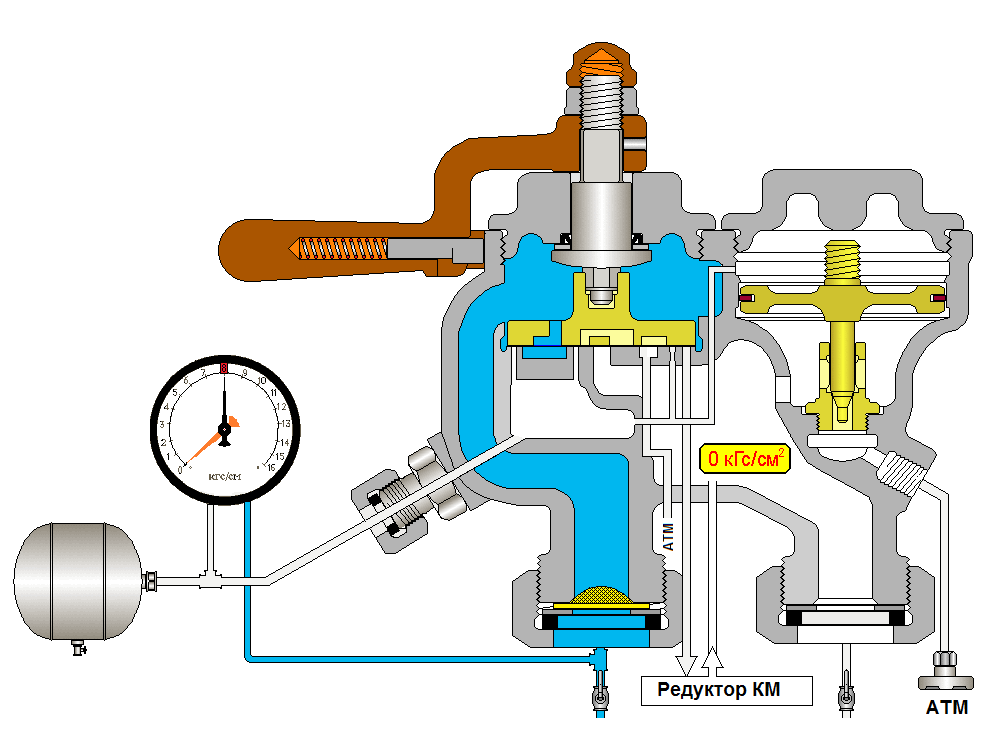

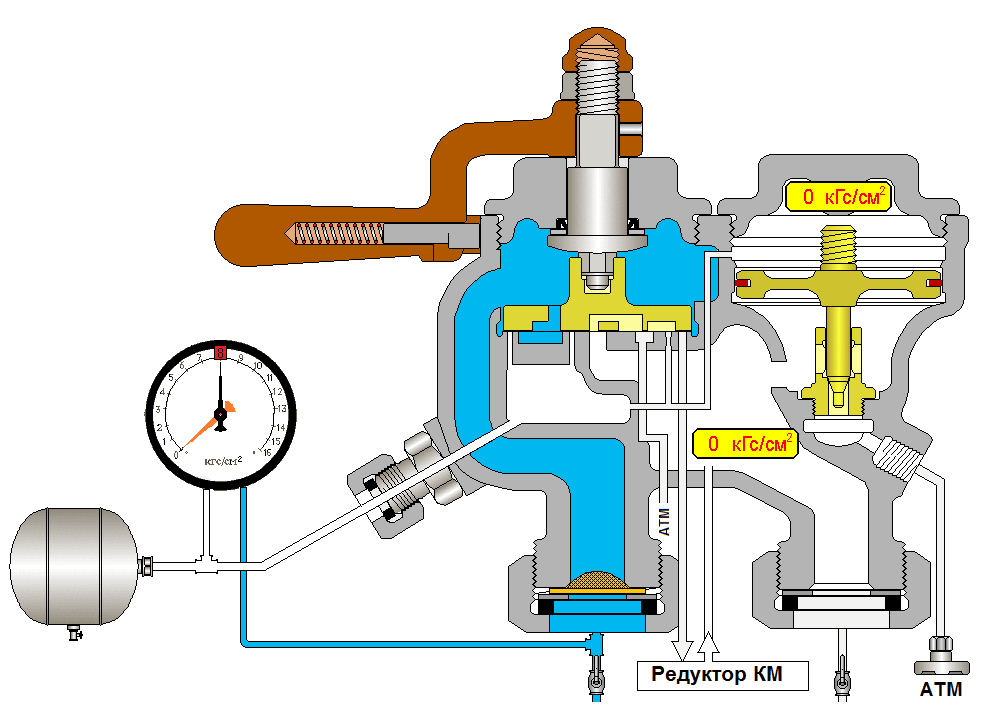

Кран имеет 5 положений:
ПЕРВОЕ ПОЛОЖЕНИЕ – Ускоренная зарядка и отпуск.
При переводе крана машиниста в 1-е положение, НМ через сквозное окно золотника с пальцеобразной выемкой, глухую выемку зеркала и пещерообразную выемку золотника соединяется с ТМ. Через отверстие №3 золотника и отверстия ЗК зеркала НМ соединяется с ТМ через редуктор, т.е. зарядка ТМ при первом положении крана осуществляется двумя путями. Одновременно с этим НМ через сквозное окно золотника и отверстие У-1 зеркала, а также через отверстие № 2 золотника и отверстия У-3 зеркала соединяется с уравнительным резервуаром и надпоршневой камерой крана. Два канала зарядки уравнительного резервуара и надпоршневой камеры обеспечивают их ускоренный темп по сравнению с зарядкой ТМ. Надпоршневая камера имеет большее давление, чем камера под поршнем и уравнительный поршень вверх не поднимается (атмосферный клапан остается закрытым)
Первое положение крана может перепитать ТМ до давления НМ. Во избежание перепитки ТМ необходимо своевременно перевести кран во 2-е положение.

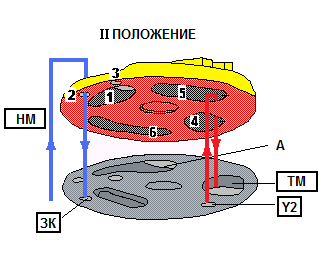

ВТОРОЕ ПОЛОЖЕНИЕ – Поездное.
НМ через отверстие № 2 золотника и отверстие 3К зеркала соединяется с ТМ через редуктор и в ТМ поддерживается давление 5,0 – 5,2 атм. Одновременно с этим ТМ через пещерообразную выемку золотника и отверстие У-2 зеркала соединяется с уравнительным резервуаром и надпоршневой камерой крана. Это соединение обеспечивает одинаково давление в ТМ и уравнительном резервуаре и красная стрелка 2-х стрелочного манометра при 2-м положении крана показывает истинное давление в ТМ, что дает возможность машинисту контролировать давление не только в НМ, но и в ТМ.
ТРЕТЬЕПОЛОЖЕНИЕ – Перекрыша.
Предназначена для ступенчатого торможения и ступенчатого отпуска тормоза. Перекрыша глухая – ни одно отверстие золотника не соединяется ни с одним отверстием зеркала. Перекрыша ручная – для получения перекрыши необходимо перевести кран машиниста в 3-е положении, поэтому кран машиниста №334 считается непрямодействующим.

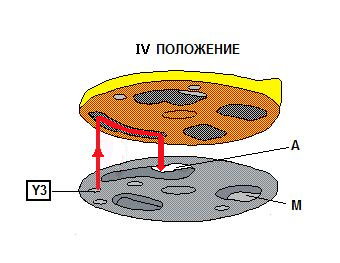

ЧЕТВЕРТОЕПОЛОЖЕНИЕ - Служебное торможение.
4-м (четвертым) положением крана можно производить ступенчатое торможение и ПСТ. Вид торможения зависит от глубины разрядки уравнительного резервуара и надпоршневой камеры крана.

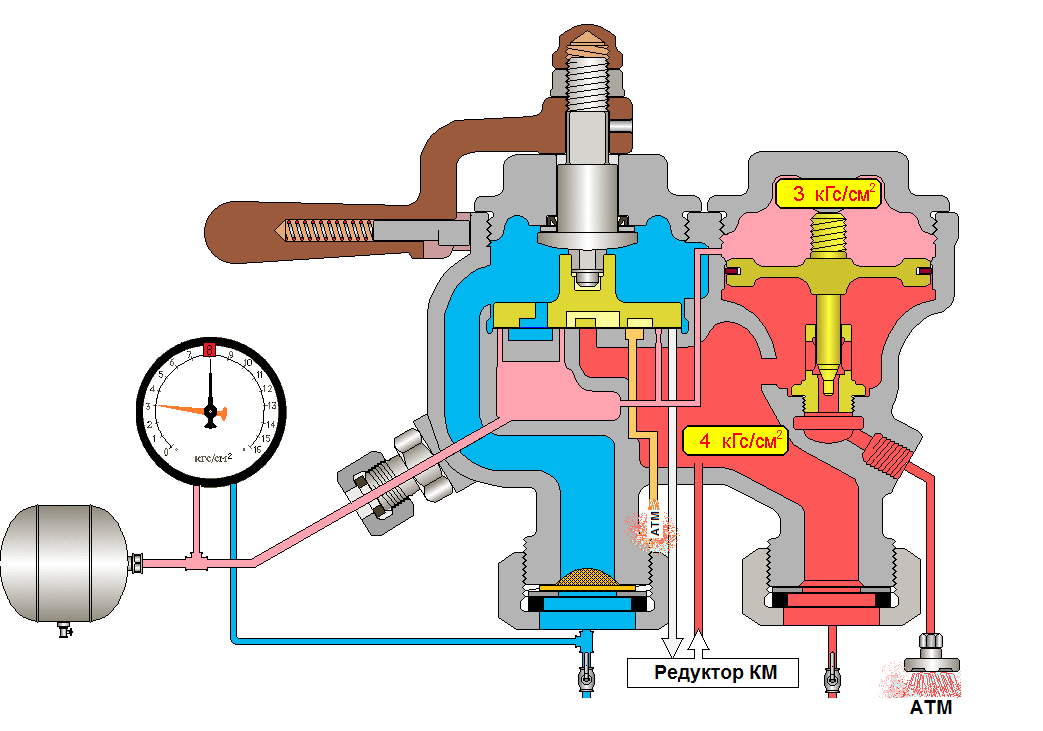

При переводе крана в 4-е положение уравнительный резервуар через отверстие У-3 зеркала и дугообразную выемку золотника соединяется с атмосферой. При разрядке УР до 3 атм. (показание красной стрелки 2-х стрелочного манометра) кран переводится в перекрышу, прекращая разрядку УР. Одновременно с УР разряжается и надпоршневая камера крана и давление воздуха в камере под поршнем (ТМ) поршень поднимается вверх, открывается атмосферный клапан и ТМ соединяется с атмосферой и начинает разряжаться темпом 0,3 атм./сек. Одновременно разряжается и камера под поршнем. Под собственным весом поршень опускается вниз и атмосферный клапан закрывается, прекращая разрядку ТМ.

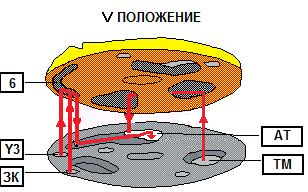

ПЯТОЕПОЛОЖЕНИЕ - Экстренное торможение.
При переводе крана в 5-е положение ТМ через пещерообразную выемку золотника соединяется напрямик с атмосферой, что обеспечивает темп разрядки ТМ 0,8 - 1,0 атм/сек.
Чувствительность уравнительного поршня равна 0,2 атм. Наличие этой разницы давления в надпоршневой и подпоршневой камерах крана обеспечивает движение уравнительного поршня вверх. Чувствительность поршня зависит:
от веса поршня (чем больше вес, тем меньше чувствительность)
от площади поршня (чем больше площадь, тем выше чувствительность)
от трения поршня о стенки поршневой камеры.
Плотность уравнительного поршня влияет на эффект пневматического торможения. При разрядке уравнительного резервуара и надпоршневой камеры воздух из ТМ через неплотный уравнительный поршень будет поступать в надпоршневую камеру, производя ее дозарядку. Повышение давления в надпоршневой камере вызывает опускание уравнительного поршня при большом давлении в ТМ. Для проверки плотности уравнительного поршня необходимо:
Разрядить ТМ и уравнительный резервуар до 0 атм.
Закрыть кран двойной тяги ТМ крана машиниста.
Зарядить уравнительный резервуар и надпоршневую камеру до 5 атм 2-м положением крана машиниста.
Перевести кран машиниста в "перекрышу".
Открыть кран двойной тяги ТМ.
Камера под уравнительным поршнем разряжается до 0 атм и воздух из надпоршневой камеры и уравнительного резервуара начинает через неплотный уравнительный поршень перетекать в разряженную до 0 атм ТМ.
Понижение давления в уравнительном резервуаре с 5 атм до 3 (по показанию красной стрелки 2-х стрелочного манометра) должно произойти за время не менее чем 30 секунд. При резком понижении давления в уравнительном резервуаре происходит ПСТ с разрядкой до 0 атм тормозной магистрали. Для выхода из случая необходимо перевести кран машиниста в 1-е положение. Прямое сообщение обеспечивает зарядку ТМ темпом 1 атм/сек. Уравнительный поршень поднимается вверх и через открывшийся атмосферный клапан ТМ разряжается в атмосферу темпом 0,3 атм/сек. Более высокий темп зарядки ТМ обеспечивает отпуск тормоза (определяется проверкой наката). Данный способ выхода из случая дает возможность следовать с включенной системой АРС, без включения автоблокировки и без ограничения скорости.
При невозможности отпуска тормоза из головной кабины (отсутствие наката) необходимо перекрыть краны двойной тяги в головном вагоне и отпустить тормоза краном машиниста промежуточного вагона.
Уменьшение объема уравнительного резервуара из-за большого количества воды приведет к уменьшению ступеней пневматического торможения.
При долгом нахождении крана машиниста 334 в 3-м положении (перекрыша) ТМ отсоединяется от НМ и начинает разряжаться за счет естественных утечек. Это приведет к понижению давления в ТМ и сработке АВУ-045 при давлении в ТМ 2,7-2,9 атм.
