18. Фермы из гсп. Основные положения расчета и конструирования.
Фермы из гнутосварных профилей проектир с узлами без фасонок и опир легкого покрытия непосред на верхний пояс или на прогоны.

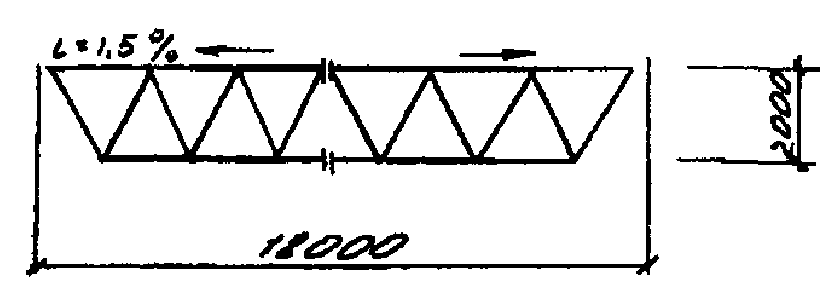

Схемы решетки фермы из замкнутых ГСП
Углы
примыкания раскосов к поясу должны быть
не менее 30⁰,
в этом случае обеспеч плотность примык
раскоса к поясу. Толщину стенок стержней
ферм не след принимать менее 3мм. В одной
ферме не должны примен профили одинак
размеров сечения, отлич толщиной стенок
менее чем на 2мм.
Узлы ферм из замкнутых ГСП
Сварные швы, соед раскосы с поясами, выполн с полным проплавление стенки профиля.
«+» данной кон-ции ферм: 1)более эффективно исп Ме, сниж металлоемкость; 2)замкнутые ГСП более стойки к коррозии; 3)бесфасоночное соед узлов фермы дает экономию металла.
Расчет:
1)подбор
сечений сжатых эл-тов
наход из усл устойчивости:
предварительно можно принять:
пояса-λ=60-90,
решетка-
λ=100-120.
2)Стержни
фермы из ГСП провер на местную устойчивость
стенок сечения:
,
-расчетная
высота стенки;
-наибольшая
условная гибкость стенки. Предельное
значение выч по ф.:
.
Если неравенства не выполн, то в расчетах
стержней вместо значения площади сечения
А приним значение Аred,
вычисл по СНиП II-23-81.
3)подбор
сечения растянутых эл-тов:
.
4) В сопряжениях бесфасон узлов должны производ проверки: а) поясов на продавливание при действ усилий от раскосов и стоек; б)нес способ бок стенки поясов в месте примык сжатых раскосов; в) нес способ реш в месте рпимык к поясу; г) прочности сварных швов в соед
19. Обеспечение пространственной жесткости каркаса. Связи по колоннам и покрытию, их назначение и принципы размещения.
Связи обеспечивают:
- устойчивость сжатых элементов ферм из их плоскости
- перераспределение местных нагрузок, конструкций торможения крановой тележки
- удобство монтажа
- заданную геометрию каркаса
- восприятие и передачу на колонны ряда нагрузок.
Связи шатра подразделяются на: горизонтальные и вертикальные.
Горизонтальные связи располагают в плоскости нижних поясов, верхних поясов ферм, верхнего пояса фонаря и подразделяют на продольные и поперечные.
Поперечные связевые фермы устанавливают по торцам здания и в связевых блоках. Они обеспечивают несмещаемость узлов верхнего пояса не только тех ферм между которыми располагаются, но и через ребра кровельных плит узлов верхнего пояса остальных ферм.
Поперечные связи по нижним поясам закрепляют продольные связи, а в торцах они необходимы и для восприятия ветровой нагрузки на торец. Схема горизонтальных связей зависит от шага ферм. При шаге 6 м применяют крестовую решетку из уголков, раскосы которой работают только на растяжение либо треугольную, при которой раскосы работают как на растяжение, так и на сжатие. При шаге ферм 12 м диагональные элементы ферм либо вписывают в квадрат с длинной стороны 6 м и опирают на продольные элементы длиной 12 м, либо располагают в виде диагоналей квадрата 12 х 12 м, который поддерживается продольными элементами по середине. В последнем случае вертикальные связи устанавливаются вдвое чаще. Элементы связей подбирают по предельной гибкости:
- для сжатых элементов λ = 200
- для растянутых элементов λ = 400
=>
в зависимости от профиля получаем imin.
Далее по сортаменту определяем нужный
профиль.
Связи по колоннам
