2.7. Ввод сплайнов (лекальных кривых)
Построение лекальных кривых при помощи команды ввод кривой кривой Безье
Команда Кривая Безье позволяет построить одну или несколько кривых.
Для вызова команды активируйте пиктограммуКривая Безье.
Последовательно вводите точки, через которые должна пройти кривая Безье.
Чтобы построить замкнутую кривую (первая точка которой совпадает с последней), переключите кнопку Разомкнутый в Строке параметров объектов.
Повторное нажатие этой кнопки вернет кривую в разомкнутое состояние.

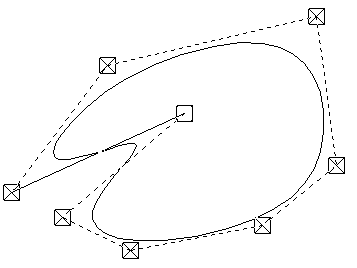

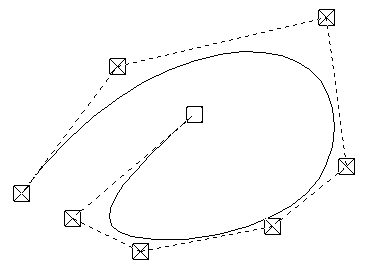

Рис. 2.32. Разомкнутая и замкнутая кривая Безье
Можно изменять положение характерных точек кривой, нажав кнопку Редактировать точки на Панели специального управления.
Для фиксации начерченной кривой Безье необходимо нажать кнопкуСоздать объект на Панели специального управления.
2.7.2. Построение лекальных кривых при помощи команды ввод NURBS- кривой
КомандаNURBS-кривая позволяет начертить кривую NURBS (Non-Uniform Rational B-Spline, нерегулярный рациональный В-сплайн).
Для вызова команды активируйте пиктограмму NURBS-кривая.
Последовательно указывайте курсором опорные точки NURBS-кривой. Можно задавать координаты точек в соответствующих полях Строки параметров объектов.
В Строке параметров можно также задавать характеристики кривой - вес характерной точки и порядок кривой.
Чтобы построить замкнутую NURBS-кривую (первая точка совпадает с последней), переключите кнопку Разомкнутый в Строке параметров объектов. Повторное нажатие этой кнопки вернет кривую в разомкнутое состояние.

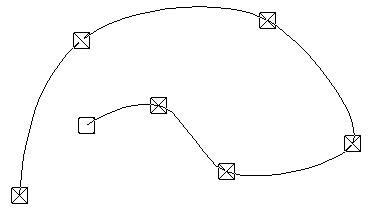

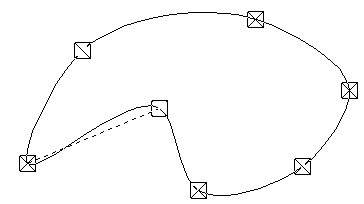

Рис 2.32. Разомкнутая и замкнутая NURBS-кривая
Вы можете изменять положение характерных точек кривой с помощью пиктограммы Редактировать точки на Панели специального управления.
Для фиксации начерченной NURBS-кривой нажмите кнопкуСоздать объект на Панели специального управления.
2.7.3. Построение контура при помощи команды Ввод ломаной
Команда Ломаная позволяет начертить ломаную линию, состоящую из отрезков прямых. Построенная ломаная является единым объектом чертежа.
Для вызова команды активируйте пиктограммуЛоманая.
Последовательно указывайте курсором углы ломаной. Можно задать координаты точек в соответствующих полях Строки параметров объектов.
Чтобы построить замкнутую, переключите кнопку Разомкнутый в Строке параметров объектов. Повторное нажатие этой кнопки вернет ломаную в разомкнутое состояние.

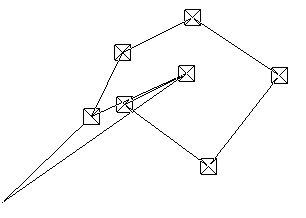

Рис. 2.33. Разомкнутая и замкнутая ломаная
Вы можете изменять положение характерных точек кривой с помощью пиктограммы Редактировать точки на Панели специального управления.
Для фиксации начерченной NURBS-кривой нажмите кнопкуСоздать объект на Панели специального управления.
2.8. Непрерывный ввод объектов
2.8.1. Построение контура детали при помощи команды Непрерывный ввод объектов
КомандаНепрерывный ввод объектов позволяет вычертить непрерывную последовательность отрезков, дуг и сплайнов. При вводе конечная точка объекта автоматически становится начальной точкой следующего объекта. Использовать эту команду удобно при построении контура детали, состоящего из объектов различного типа.
Для вызова команды активируйте пиктограмму Непрерывный ввод объектов на Инструментальной панели.
После вызова команды в Строке параметров объектов, кроме собственно полей ввода параметров, отображаются дополнительные кнопки для выбора способа построения. Используя их, можно переключаться на построение звеньев нужного типа — отрезков, дуг и сплайнов (2.34).
Рис.2.34. Дополнительные кнопки для выбора способа построения: замкнуть, новый ввод, отрезок, дуга по трем точкам, NURBS-кривая
Построенная последовательность примитивов не является единым объектом. Примитивы будут выделяться, редактироваться и удаляться по отдельности.
