1.3 Задание для самостоятельного решения
Рассчитать гелиоустановку с плоскими солнечными коллекторами для фермерского хозяйства своего района. Гелиоустановка рассчитана на круглогодичную работу, предназначена для горячего водоснабжения 1Х голов КРС из расчёта расхода воды 100 л на голову (Х – последняя цифра зачётной книжки). Температура воды 323°К (50°С). Гелиоустановка выполняется по схеме с естественной циркуляцией и параллельно-последовательным соединением солнечных коллекторов. Каждый параллельный контур имеет два последовательно соединенных коллектора.
1.4 Методические рекомендации
Для экономии времени практического занятия расчёт провести только для средних месяцев каждого сезона – января, апреля, июля, октября. Оптимальный угол наклона ПСК φ для условий РБ при круглогодичном использовании составляет 45˚, при использовании в летний сезон - 25˚, при использовании в зимний сезон - 70˚. Для расчётов можно принять:; при α=0,9;.Результаты расчётов коэффициентов использования и обеспеченности свести в таблицу 1.6
Таблица 1.6 Результаты расчётов коэффициента использования и коэффициента обеспеченности для различных площадей коллекторов
Необходимая площадь коллекторов |
Подобранная площадь коллекторов |
январь |
апрель |
июль |
октябрь |
За год | ||||||
Кисп |
Коб |
Кисп |
Коб |
Кисп |
Коб |
Кисп |
Коб |
Кисп |
Коб | |||
Янв |
|
|
|
|
|
|
|
|
|
|
|
|
Апр |
|
|
|
|
|
|
|
|
|
|
|
|
Июль |
|
|
|
|
|
|
|
|
|
|
|
|
Окт. |
|
|
|
|
|
|
|
|
|
|
|
|
Практическое занятие №2 Расчет конструктивных и технологических параметров гидроэлектростанции с поперечно-струйной турбиной.
Цель занятия: изучению конструкции поперечно-струйной турбины, формирование навыков расчёта и проектирования малых ГЭС на примере активной турбины.
2.1 Краткие теоретические сведения
При расходах воды до 0,8 м3/с и мощности ГЭС более 3 кВт целесообразно применять активные поперечно-струйные (их еще называют двукратные) турбины (рис. 2.1). Работа этих турбин экономична и при больших расходах воды и мощности до 30 кВт. Экономичность их применения обусловлена необходимостью пуска наиболее мощных двигателей, пуск которых не обеспечивается прямоточными турбинами.
Рисунок 2.1 Схема активной поперечно-струйной турбины:
1 — напорный водовод; 2 — затвор; 3 — рабочее колесо.
Поперечно-струйная турбина имеет сравнительно простую конструкцию. У данной турбины вода дважды попадает на лопасти рабочего колеса, отдавая ему энергию. Турбину обычно делят на две части: 1/3 и 2/3 ширины рабочего колеса. В зависимости от дебита реки открывают или на 1/3 рабочего колеса, или на 2/3 или полностью. Такое деление и подключение рабочего колеса обеспечивают эффективную работу одного типоразмера поперечно-струйной турбины в широком диапазоне расхода воды.
Учитывая простоту конструкции поперечно-струйной турбины, ее производство может быть организовано даже силами самих частных и фермерских хозяйств, колхозов, и других сельскохозяйственных предприятий.
Для подвода энергии водотока часто используется деривационная схема ГЭС (Рис. 2.2). В целях эффективного использования энергии водотока деривационные водоводы должны обеспечивать пропуск необходимого количества для работы ГЭС воды с наименьшими потерями. Деривационные водоводы могут быть выполнены по безнапорной или напорной схеме. Для небольших стационарных ГЭС, устанавливаемых в горной местности, целесообразны водоводы, комбинированные из стационарных безнапорных железобетонных лотков и напорных стальных трубопроводов.
Безнапорные лотки 2 (рисунок 2.2) размещают в зависимости от рельефа местности: или на грунте, или на опорных конструкциях.

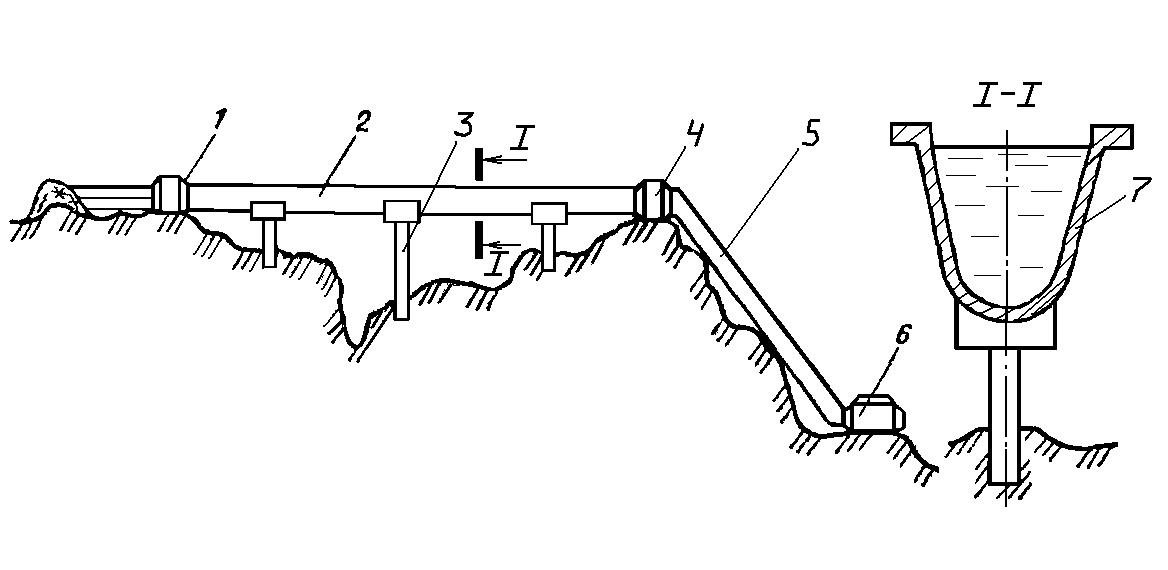

Рисунок 2.2 Схема деривационной ГЭС:
1 – водозаборное устройство; 2 – безнапорный участок водовода (лоток); 3 – опорная конструкция водовода; 4 – напорный бассейн; 5 – напорный участок водовода; 6 – гидроэлектроагрегат; 7 – поперечное сечение безнапорного участка водовода
Напорный участок водовода (обычно стальной трубопровод) устанавливают непосредственно на спусках перед электростанцией, он служит для создания необходимого напора непосредственно на гидроэнергоагрегате. Эти участки имеют сравнительно небольшую протяженность.
При строительстве безнапорного участка деривации очень важен выбор уклона iдна канала, от которого зависит скорость потока воды в нем. При малых скоростях потока может заилиться или зарасти водовод, а в зимнее время – образоваться шуга, ледяной покров и возникнуть заторы. В то же время, при больших скоростях воды наблюдаются значительные потери напора, а следовательно и мощности ГЭС. Поэтому скорость водотока в деривации должна быть от 1,0 до 1,5 м/с.
