Выбор главных размеров и расчет обмотки статора
Высота оси вращения (предварительно) по рисунку 9.18 [1; с. 343]
h= 180мм. Ближайшее стандартное значение h = 180мм. Тогда внешний диаметр статора равен Da = 0.32м.
Внутренний диаметр статора
Полюсное деление
Расчетная мощность по рисунку 9.21 [1; с. 345] находим: ,,.
Электромагнитные нагрузки по рисунку 9.22 б [1; с. 346]
;
Обмоточный коэффициент (предварительно для двухслойной обмотки)
Расчетная длина магнитопровода
8. Отношение
Значение находится в допустимых пределах.

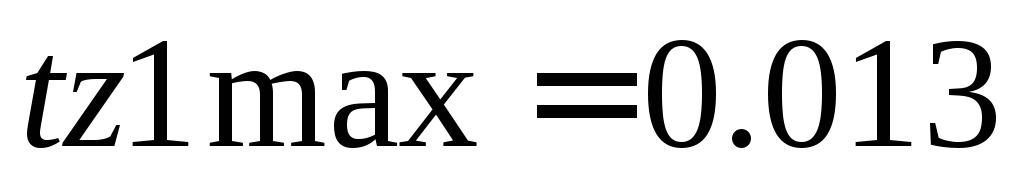

Предельное значение tz1 рисунок 9.26 [1; с. 351]
Тогда ,
Принимаем Z1 = 72, тогда - число пазов на полюс и фазу.
Зубцовое деление статора
12 Число эффективных проводников в пазу (при условии а=1)
где
13 Принимаем а =1, тогда т.к. двухслойная обмотка округляем до целого четного числа
14 Окончательные значения:
- число витков в фазе
- линейная нагрузка
- магнитный поток
где
Полюсное деление (в зубцовых делениях)
Шаг обмотки (укороченный шаг)
Тогда
- Индукция в воздушном зазоре
Отклонение (допустимо)
Значения А и находятся в допустимых пределах.
15 Плотность тока в обмотке статора (предварительно)
где
16 Площадь поперечного сечения эффективного проводника (предварительно)
17 Сечение эффективного проводника (окончательно). Принимаем обмоточный провод марки ПЭТМ (приложение 3 П3.1 стр. 713)
; ;
; ;
18 Плотность тока в обмотке статора (окончательно)
Расчет размеров зубцовой зоны статора и воздушного зазора
Паз статора определяем по рисунку 9.29 а [1; с. 361] с соотношением размеров, обеспечивающих параллельность боковых граней зубцов.
19 Принимаем предварительно по таблице 9.12 [1; с. 357]:
Тогда ширина зубца статора
По таблице 9.13 [1; с. 358] для оксидированной стали марки 2013 Кс=0,97
Высота ярма статора
Размеры паза в штампе:
Размеры шлица:
21. Размеры паза в свету с учетом припуска на сборку:
где по таблице9.14 [1; с. 360]
Площадь поперечного сечения паза для размещения проводников обмотки
где площадь поперечного сечения прокладок
Площадь поперечного сечения корпусной изоляции

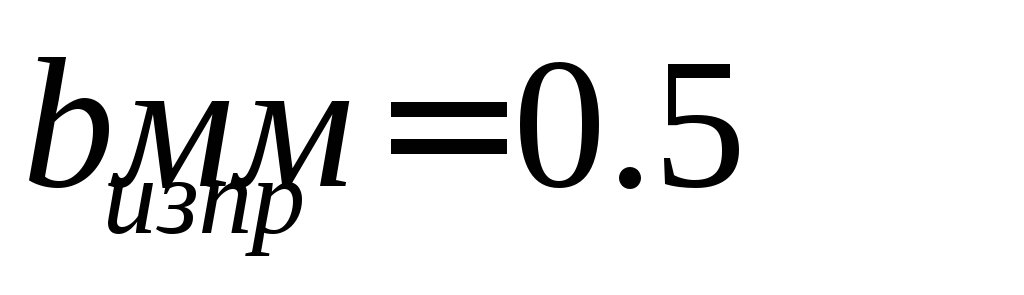

Где односторонняя толщина изоляции в пазу , толщина прокладки -по таб. 3.1 [1; с. 77]
Коэффициент заполнения паза
Полученное значение коэффициента допустимо для механизированной укладки обмотки ()
Расчет ротора
23 Воздушный зазор по рисунку 8.31 [1; с. 367] равен
24 Число пазов ротора таб. 9,18 [1; с. 373]
25 Внешний диаметр ротора
26 Длина магнитопровода
27 Зубцовое деление ротора
28 Внутренний диаметр ротора равен диаметру вала, т.к. сердечник ротора непосредственно насаживается на вал.
где Кв=0,23 по таблице 8.19 [1; с. 3185]
29 Ток в обмотке ротора
где - коэффициент, учитывающий влияние тока намагничивания на отношение.
Коэффициент приведения токов

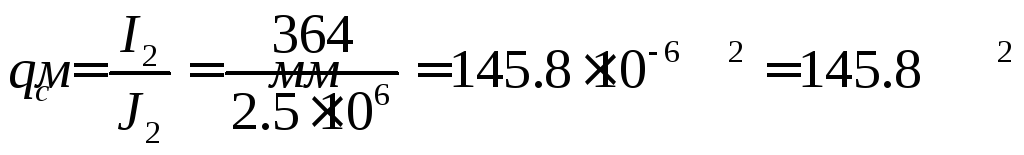

30 Площадь поперечного сечения стержня (предварительно)
Плотность тока в стержне литой клетки принимаем
31 Паз ротора определяем по рисунку 9.40 [1; с. 380]. Принимаем
Допустимая ширина зуба
где по таблице 9.12 [1; с. 357]
Размеры паза:
32 Уточняем ширину зубцов ротора
Полная высота паза
33 Площадь поперечного сечения стержня
Плотность тока в стержне
34 Расчет короткозамыкающих колец:
- Площадь поперечного сечения
где - ток в кольце
Плотность тока в кольце
Размеры размыкающих колец:

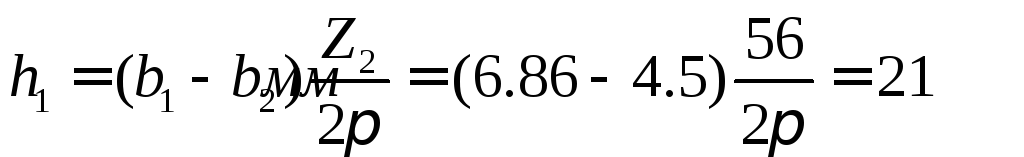

- высота кольца

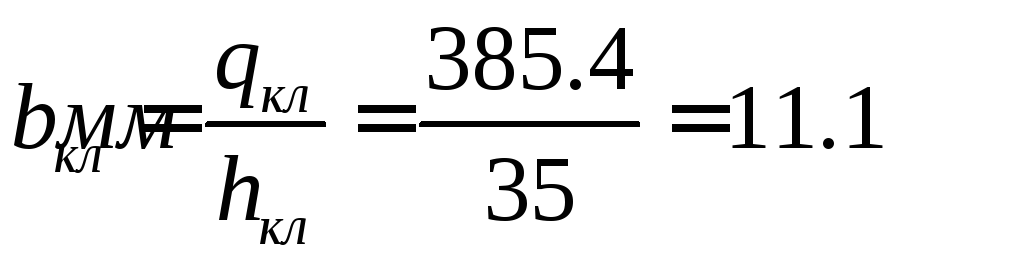

- ширина кольца
- диаметр кольца средний
