3.5. Проверка местной устойчивости сжатого пояса и стенки
aб.н=108см, tf=1,6см , bf=30см , hf=138,4 см , Ry=34,5
Проверка местной устойчивости стенки.
При стенку балки необходимо укреплять поперечными рёбрами жёсткости.
При расстояние между поперечными рёбрами жёсткости
Принимаем расстояние между рёбрами .
Размеры поперечных рёбер жёсткости.
Рёбра жёсткости принимаем односторонние (этажное сопряжение балок) шириной
Толщина ребра

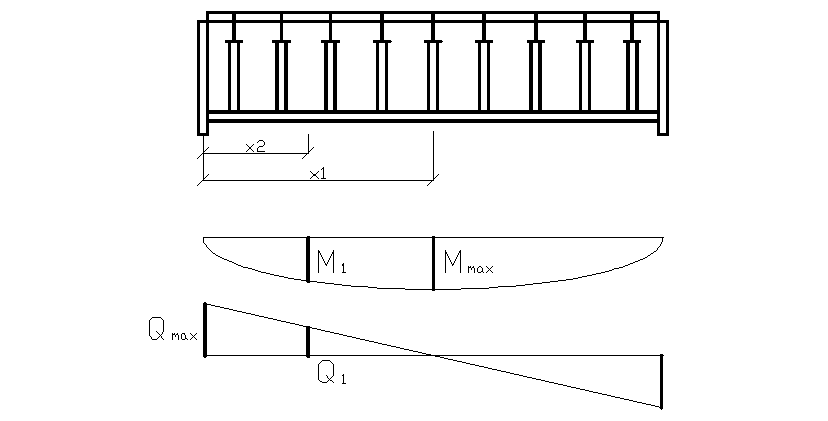

Проверяем устойчивость стенки балки в трёх отсеках
1. - в середине пролёта балки;
2. – в месте стыка изменённого сечения;
3. – крайний отсек у опоры.
Отсек 1.
т.к.
т.к. σ‹т.е 36,106<46,85 кн/см,то устойчивость стенки в отсеке 1 обеспечена.
Отсек 2.
Критические напряжения:
принимаем
Устойчивость стенки во втором отсеке обеспечена.
Отсек 3.
6,57 <кH/
Устойчивость стенки обеспечена.
3.6 Проверка прочности поясных швов
Расчетные усилия на единицу шва
b=14 принимаем
Принимаем автоматическую сварку в положении в лодочку, сварочной проволокой Св-08ГА для стали С 255 определяем расчетное сопротивление сварных угловых швов.
для стали С 255
Принимаем минимальную толщину шва мм
Проверка прочности сварных поясных швов.
Прочность поясных швов обеспечена
3.7 Конструирование и расчёт опорной части балки.
Принимаем конструкцию опорной части в виде опорного ребра, приваренного к торцу балки.
Размер выступающей части ребра принимаем 20мм.
Расчёт ведём в следующей последовательности:
а) из условия смятия находим требуемую площадь опорного ребра
Rp=Ru=36 кН/см2
- ширина ребра.
- толщина ребра.
Принимаем
б) проверяем устойчивость опорной балки из плоскости балки
,
где
гибкость =136,8/4.17=32,8
,
где
,
где ,
откуда ;(табл. 16,прил.2)
Проверка .
в) проверка местной устойчивости опорного ребра
проверка подходит.
Проверка местной устойчивости обеспечена.
г) подбор размера катета шва -, прикрепляющего опорное ребро к стенке балки.
Принимаем сварку полуавтоматическую, выполняемую проволокой
Св-08ГА с табл.4 прил.2
(табл.5 прил.2)
Расчет ведем по металлу на границе сплавления
Принимаем =7мм.
Проверяем длину сварочного шва
4.Расчёт и конструирование стержня сплошной колонны
4.1 Расчётная схема и расчётная длина колонны.
Принимаем шарнироное закрепление концов колонны, где коэффициент расчетной длины равен = 1.
Длина колонны равна
lc=7,5-tH-hб.н-hгл.б +hi= 7,5-0.01-0.3-1.9+0.6=6,39
Расчетная длина колонны
lef=lx=lc=6,39 x1.0=6,39м
4.2 Опредление требуемой площади сечения и радиуса инерции
,
где - расчётное усилие в колонне, равное
Задаём , т.к.
Согласно исходных данных марка стали для колонны – С255 Ry=24 кН/см2.
Требуемый радиус инерции
iТр= lef/=639/80=7,98
4.3 Компоновка поперечного сечения
Используя стандартные соотношения радиусов инерции и размеров сечения находим требуемую ширину сечения:
bfТр=iТр/α2=7,98/0,24= 33,28 см
Согласно сортамента на листовую сталь принимаем bf = 36,0 см.
Исходя из условия обеспечения возможности автоматической сварки принимаем высоту стенки
= (bf +40) = 360+40=400 мм
Принимаем площадь стенки =0.2Aтр=0,2*132,44=26,5 см2,отсюда толщина стенки
tw=/=26,5/40= 0.6 см
Принимаем минимальную толщину стенки tw = 1,0 см, отсюда утонченная площадь стенки
=40*0,8=32 см2
Площадь сечения одного пояса составит
А1fТр=(Атр-Аw)/2=(132,44-32)/2=50,22см2
Толщина пояса
tf= А1fТр/bf=50,22/36=1,395 см
По сортаменту на листовую сталь принимаем tf=1,4 см.
Высота сечения
h=+2tf= 40+2*1,4= 42,8 см
