46.Компоновка каркасов большепролетных покрытий.Системы горизонтальных и вертикальных связей большепролетных покрытий.
При больших пролетах и отсутствии подкрановых балок целесообразно увеличивать расстояния между основными несущими конструкциями до 12 – 18 м.

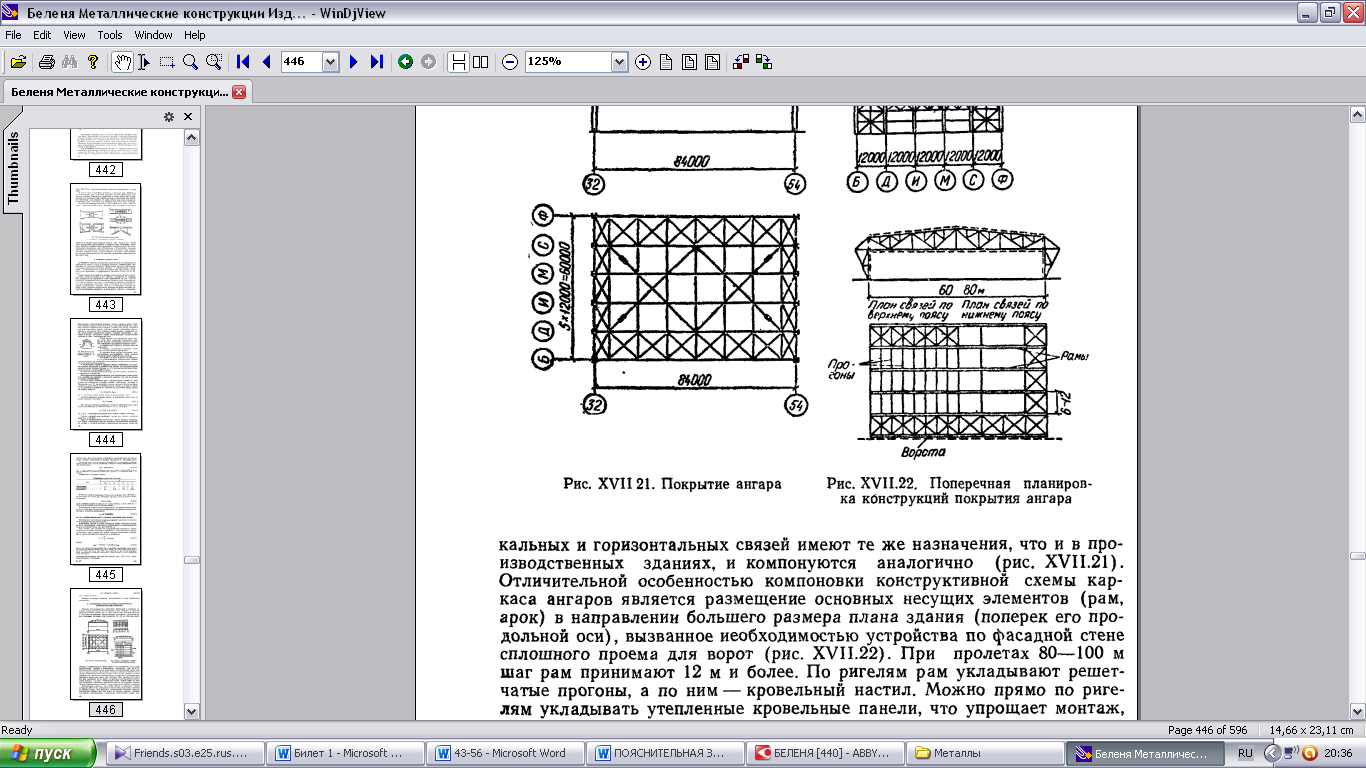

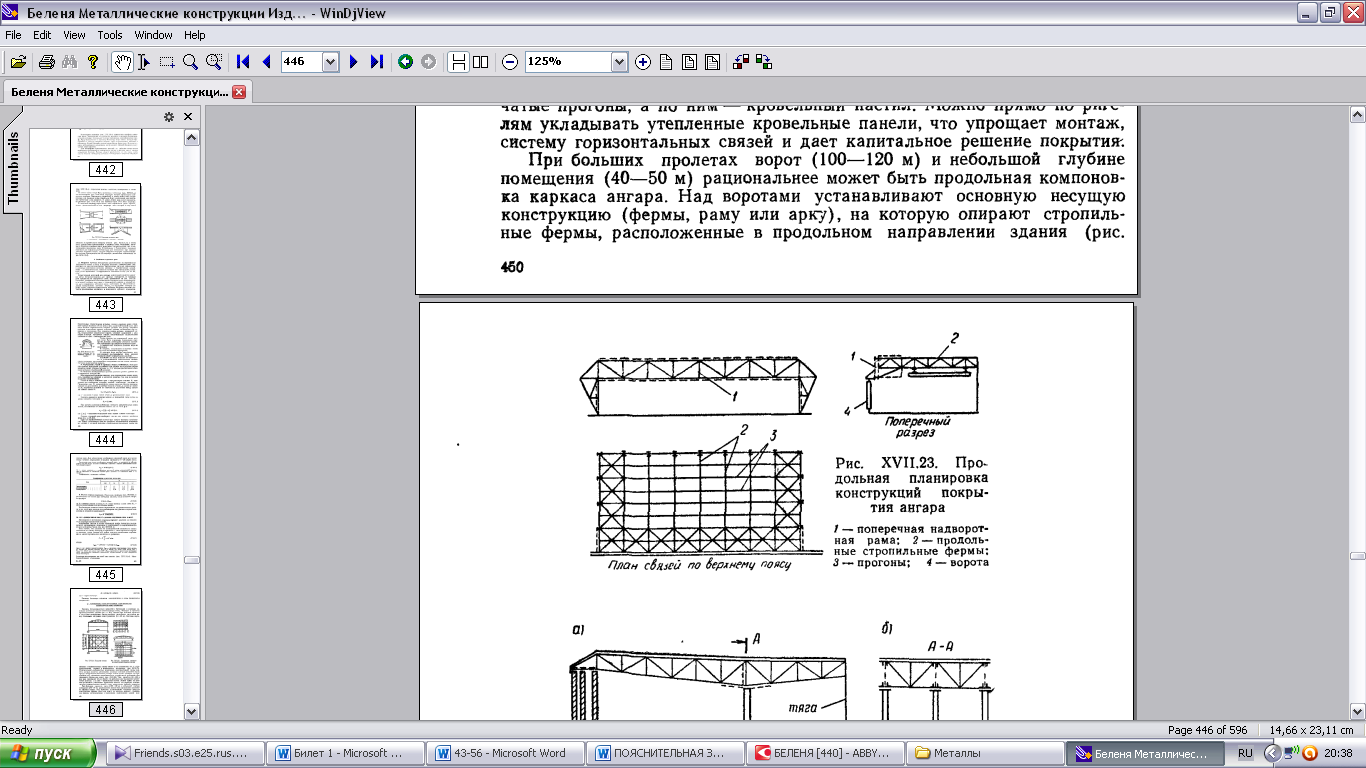

Компоновка рамных покрытий бываетпоперечная, когда несущие рамы ставят поперек здания, и продольная, характерная для ангаров. При продольной компоновке основная несущая рама ставится в направлении большего размера плана здания и на нее опираются поперечные фермы.Верхние и нижние пояса несущих рам и поперечных ферм развязываются крестовыми связями, обеспечивающими их устойчивость.В арочных системах шаг арок принимается 12 м. и более; по аркам укладываются главные прогоны, на которые опираются поперечные ребра, поддерживающие кровельный настил.
При больших пролетах и высотах основных несущих систем (рам, арок) применяются пространственно устойчивые блочные конструкции путем спаривания соседних плоских рам или арок (рис.8), а также применением трехгранных сечений арок. Арки соединяются в ключе продольными связями, значение которых для жесткости сооружения особенно велико при большой стреле подъема арок, когда повышается их общая деформативность.
Поперечные связи, расположенные между крайней парой арок, рассчитывают на давление ветра, передаваемого с торцовой стены арочного покрытия.
47.Подбор сечения верхней части колонны.Подбор сечения нижней части колонны.
Верхняя часть колонны:
Предварительно необходимую площадь сечения определяем, используя формулу Ясинского:
Атр= N2 (1,25 + 2,2e/h)/Ry,
где е = M2,max/N2– эксцентриситет продольной силы.
Распределяем площадьАтр между стенкой и полками.
Толщина стенки tw принимается в пределах (1/60 – 1/120)hw где hw= hв – 2tf (толщиной поясов предварительно задаются tf = 12 – 30мм
Требуемая площадь полки Аf = bftf = (Атр – hwtw)/2
Ширина полки назначается в пределах bf = (1/20 – 1/30)l2
Толщина пояса tf = Af/bf.
Нижняя часть колонны:
Подбор сечения:
1.Из расчета поперечной рамы:
-усилия, догружающие наружную ветвь(М и N)
-усилия, догружающие подкрановую ветвь
2.Опр.ориентировочное положение центра тяжести
3.Опр.усилие в ветвях
4.Опр.требуемая площадь подкрановой и наружной ветви
5.Из сортамента подбирается двутавр(для подкран.ветви),размеры швеллера рассчитываются(наружн.ветвь)
Толщиной и высотой стенки задаемся сами.Площадь полок: ,по конструктивному решению подбирают пояса.
6.Опр.геометрические хар-ки наружней ветви(Ав2,z0,Ix2,Iy,ix2,iy2)
7.Уточняем положение центра тяжести сечения колонны.
8.Если большие расхождения,то пересчитываем усилия в ветвях.
Требуемая площадь сечения
Определяется из комбинации с максимальным по абсолютному значению моментом;где N – максимальное из усилий N1 и N2;– коэффициент снижения расчетного сопротивления при внецентренном сжатии; определяется по таблицам в зависимости от условной гибкостии приведенного эксцентриситета;;
;lx1 – расчетная длина нижней части колонны;– коэффициент влияния формы сечения, определяемый по таблице.
