Расчет интервала по прибытию и отправлению
Прибытие и отправление грузовых поездов должно происходить по разрешающему показанию входных и выходных сигналов с установленной скоростью, т.е. по прибытию – по входу на станцию поезд, прибывший на раздельный пункт должен следовать по разрешающему показанию – зеленому или желтому. ДСП должен своевременно приготовить маршрут приема, проследования и открыть входной сигнал.

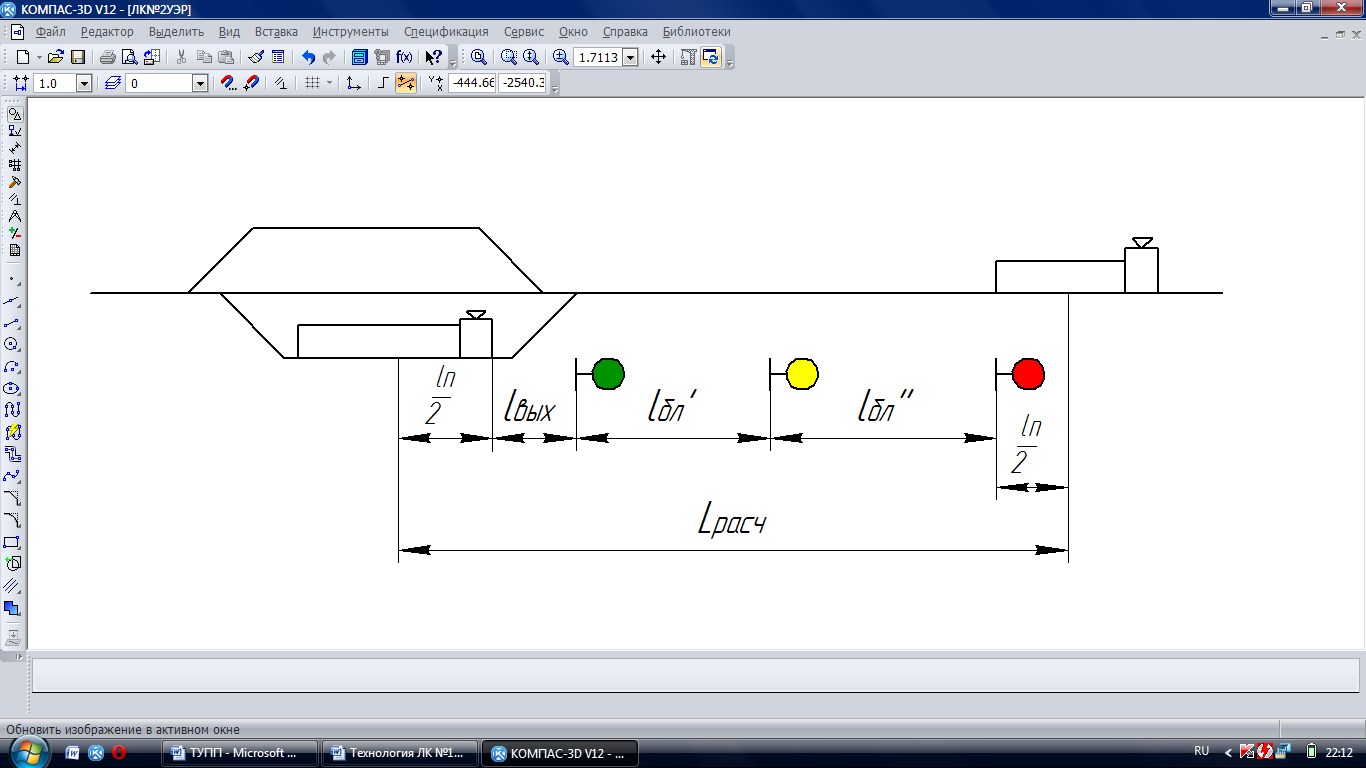

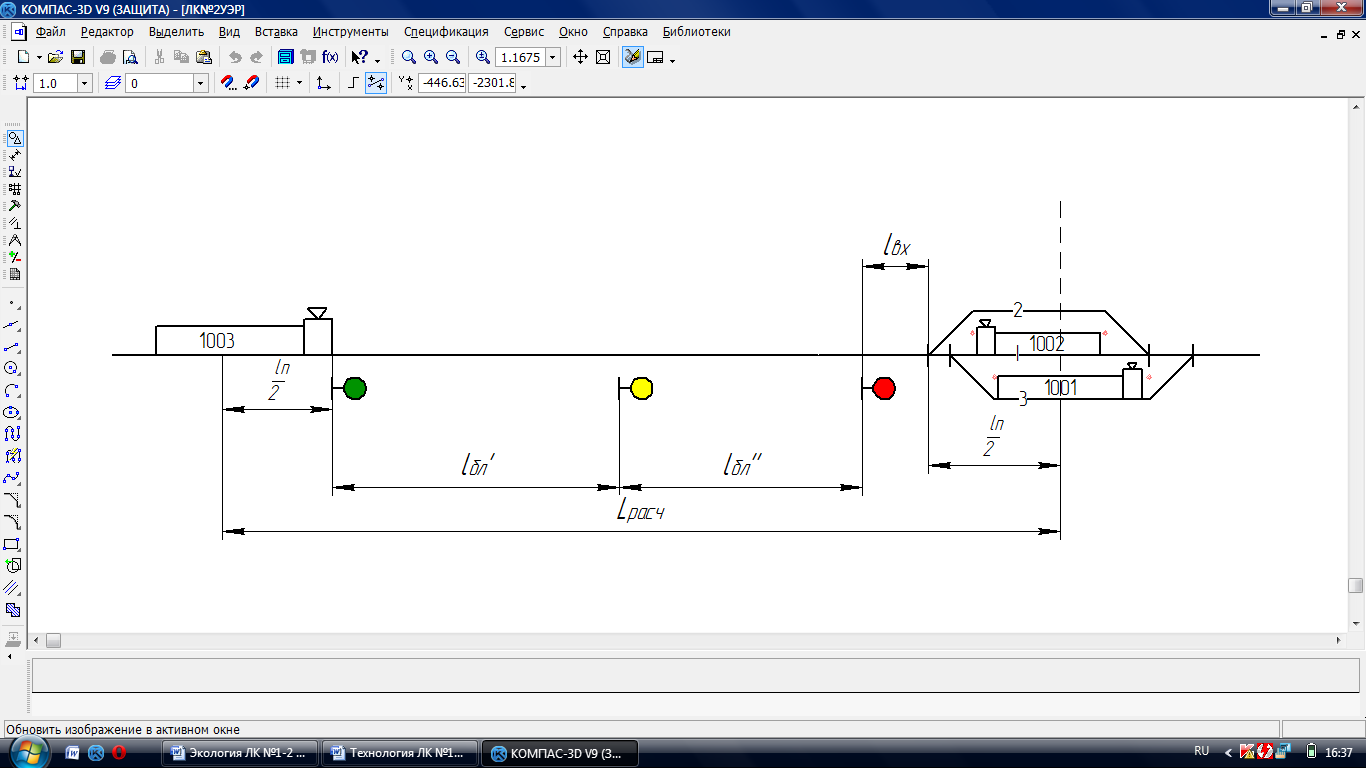

Схема при приеме поезда по зеленому сигналу на раздельный пункт
,
где – время на приготовление маршрута.
Если поезд принимается по желтому сигналу, то схема сокращается на длину первого блок-участка:

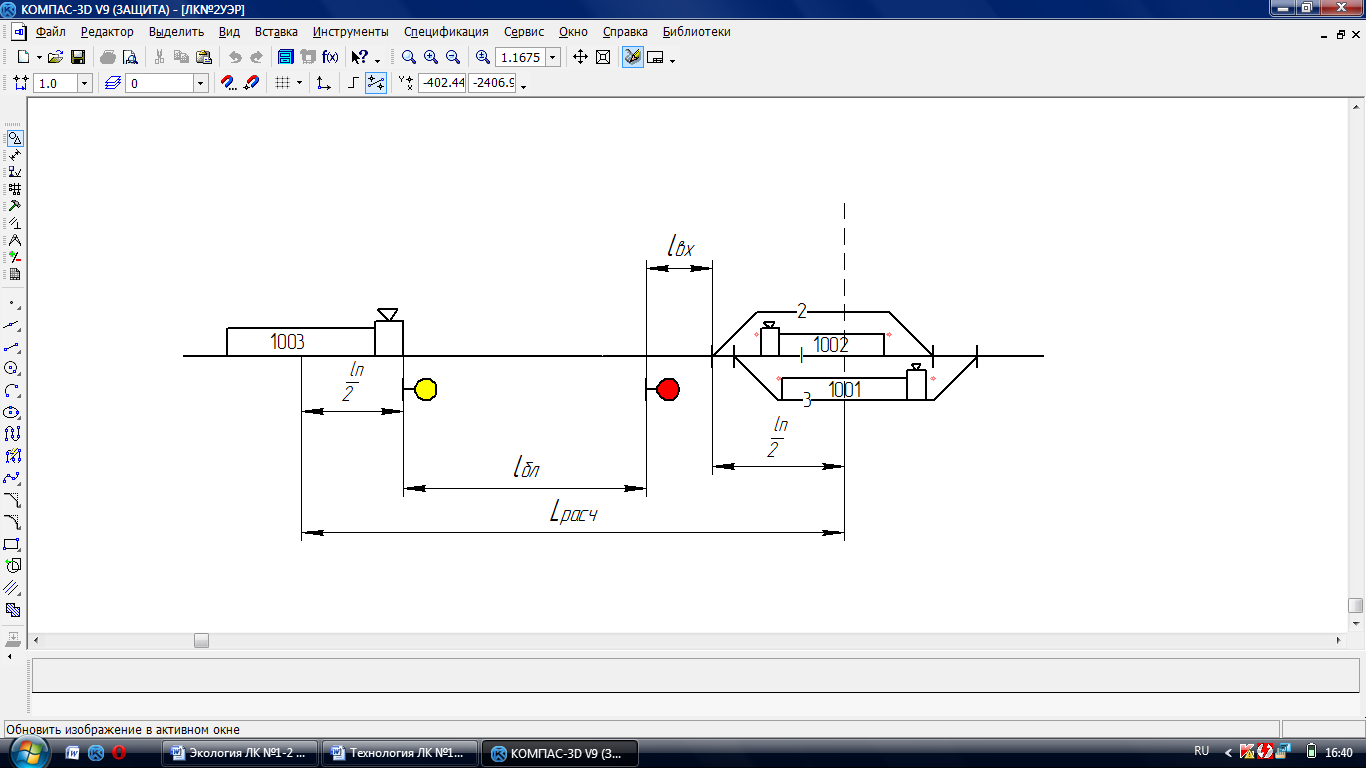

Поезд, который отправляется со станции должен следовать по разрешающему показанию выходного сигнала, для чего ранее отправленный поезд должен проследовать не менее двух блок-участков.
Схема отправления поезда со станции
ЛЕКЦИЯ №5. 12.10.2010
Расчет пропускной способности однопутных участков при параллельном графике
Для обеспечения перевозок грузов и пассажиров железная дорога должна обладать определенной мощностью, под которой принято понимать пропускную (провозную) способность. Пропускной способностью линии называется наибольшее количество поездов (пар поездов), которое может быть пропущено по линии в течение суток при данном типе графика. Провозной способностью называется наибольшее количество тонн груза, которое может быть пропущено по линии в течение суток при данном типе графика.
Пропускная способность зависит от многих факторов, и рассчитывать ее нужно в комплексе, чтобы сравнив эти факторы, найти узкие места, которые минимизируют пропускную способность линии (перегоны однопутные или двухпутные, наличие путевых постов, развитость входных и выходных горловин станций, напряжение в контактной сети, количество тяговых подстанций, тяговых трансформаторов и т.д.).
Рассчитывая пропускную способность, необходимо рассматривать железнодорожную сеть как единую технологическую систему, элементы которой взаимосвязаны и влияют друг на друга. Основным способом расчета пропускной способности является способ непосредственного расчета, который заключается в обобщенной формуле:
где – это мощность данного устройства или элемента (1440 минут в сутки);
– это та часть мощности, которая не используется для пропуска или переработки вагонопотока (время на технологические перерывы);
– это удельная мощность, необходимая для пропуска или переработки одной пары поездов или одного поезда (период графика, или межпоездной интервал, или горочный интервал).
Перерабатывающая способность для перегона с полуавтоматической блокировкой:
Перерабатывающая способность для перегона с автоблокировкой:
Перерабатывающая способность для горки:
Выбор оптимальной схемы пропуска поездов через ограничивающий перегон
На однопутном участке существует перегон (перегоны) с максимальной суммой времени хода первого и второго поезда. Этот перегон (перегоны) будет иметь минимальную пропускную способность. Эти перегоны называются ограничивающими, т.к. минимизируют пропускную способность участка и целого направления. Существуют четыре схемы пропуска поездов через ограничивающий перегон, которые дают разную пропускную способность.
В график движения поездов закладывают ту схему пропуска, у которой пропускная способность будет максимальной.
Рассмотрим ограничивающий перегон А – Б, у которого время хода первого поезда – 15 минут, время хода второго поезда – 20 минут, интервал скрещения – 1минута, интервал неодновременного прибытия – 3 минуты, время на разгон – 2 минуты, время на замедление – 3 минуты.

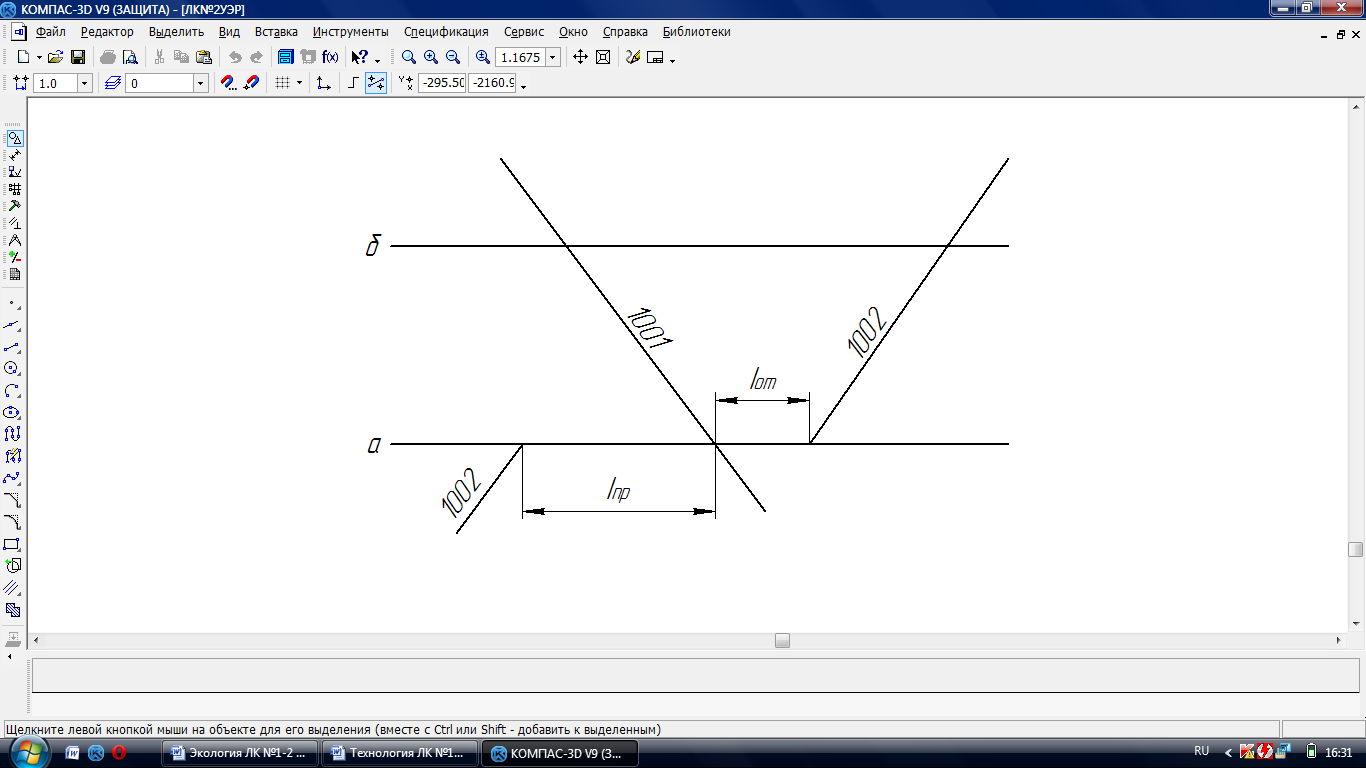

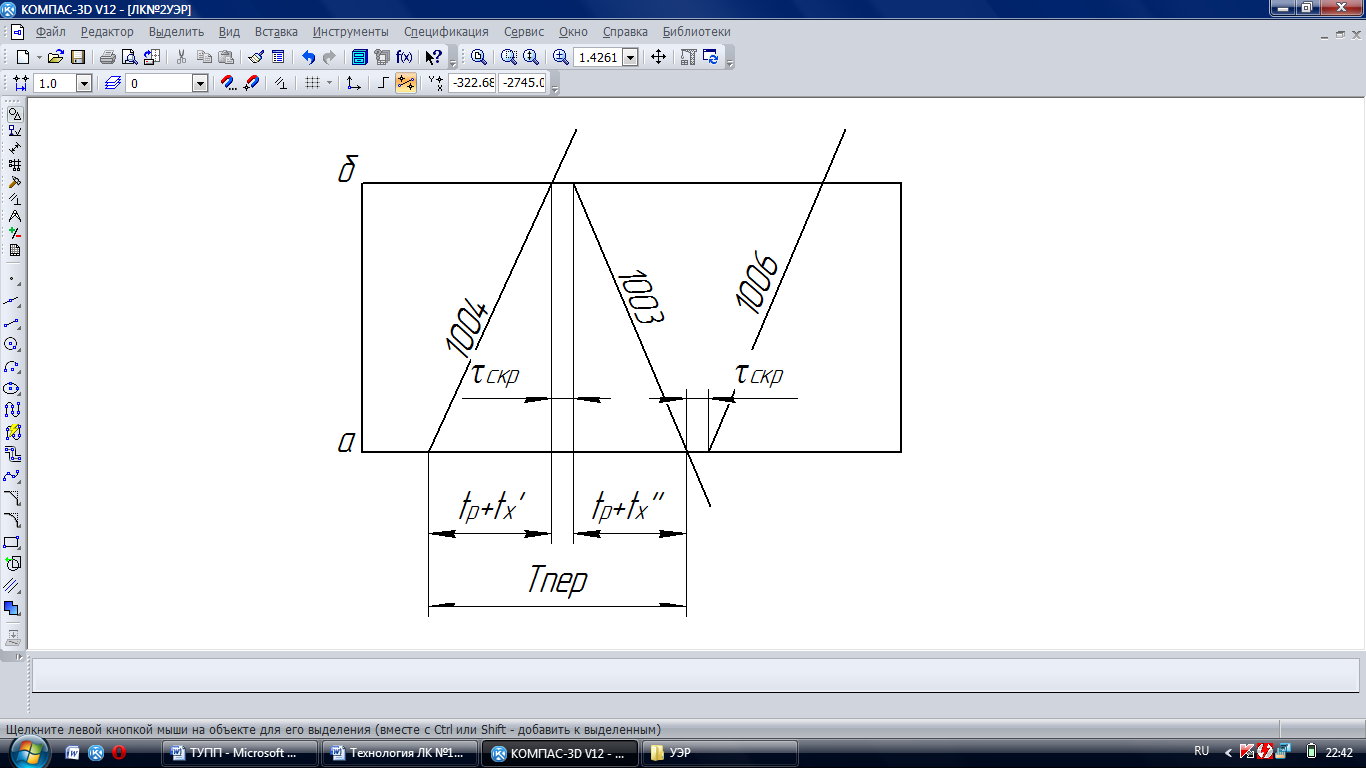

Схема №1 – Четные и нечетные поезда принимаются сходу.
При времени на технологические перерывы – 120 минут и коэффициенте надежности, равном 1, период графика составит:
наличная пропускная способность составит:

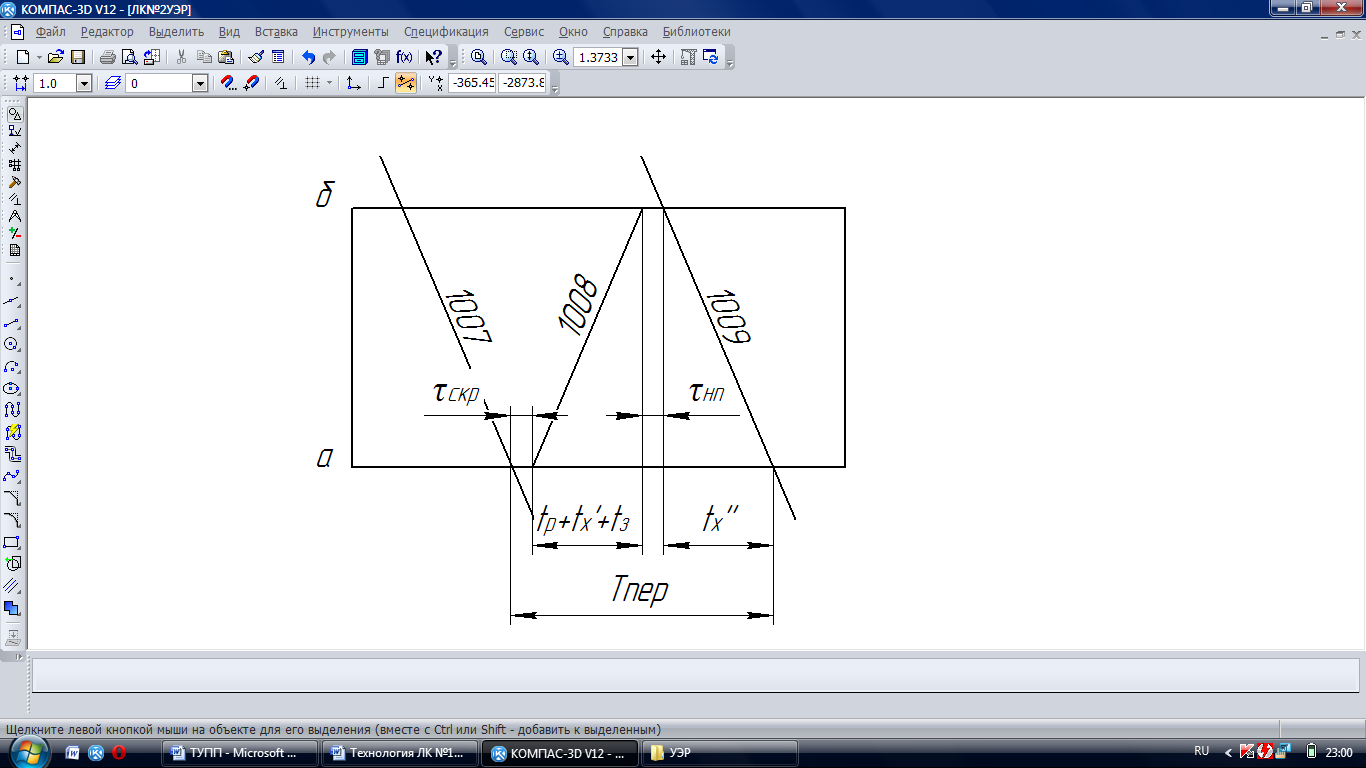

Схема №2 – Четные и нечетные поезда отправляются сходу с ограничивающего перегона.
Период графика составит:
Наличная пропускная способность составит:

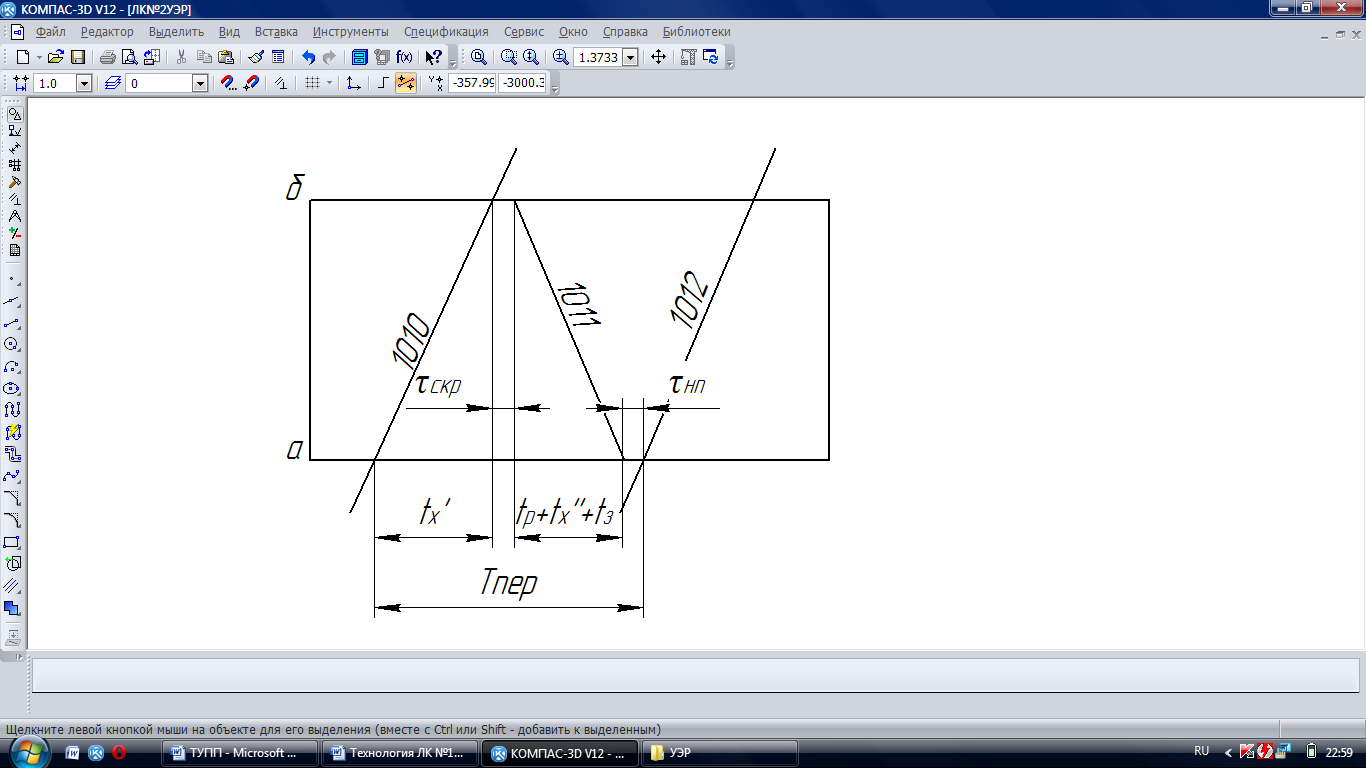

Схема №3 – Нечетные поезда отправляются сходу через ограничивающий перегон.
Период графика составит:
Наличная пропускная способность составит:

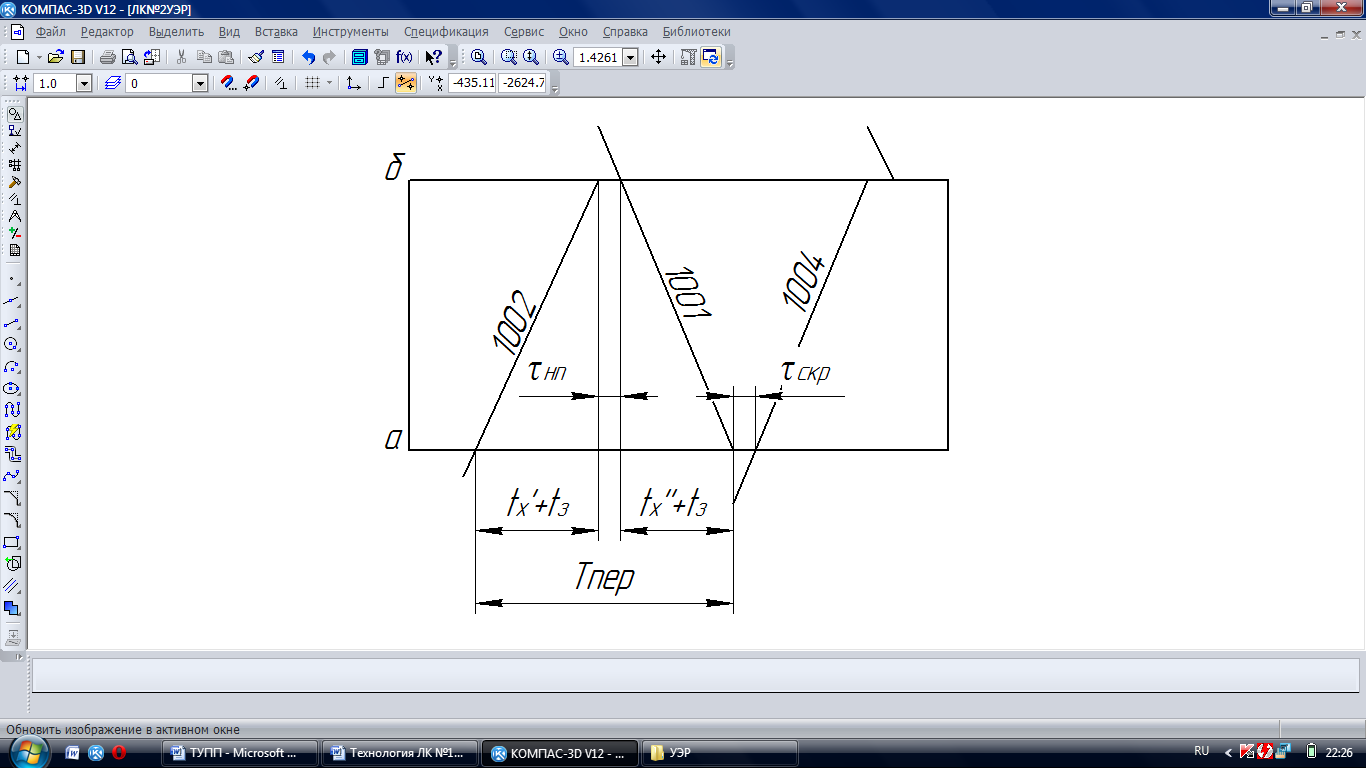

Схема №4 – Четные поезда отправляются сходу на ограничивающий перегон.
Период графика составит:
Наличная пропускная способность составит:
Сравнивая четыре схемы, для построения графика принимается схема с максимальной наличной пропускной способностью (третья или четвертая). За итоговую принимается та, которой способствует план и профиль пути.
