Задание№2 Изучение топографической карты. Решение задач на карте при проектировании зданий и сооружений.
Исходные данные для выполнения п. 10-17 задания Карта масштаба 1:10000, У-34-37-В-В-4
точка 1 - пункт триангуляции на горе Михалинской, квадрат (68,12) точка 2 - задается преподавателем
точка 1 - вершина горы Карьерная, квадрат (67,13) точка 2 - задается преподавателем
В приведенных выше случаях точки 1 и 2 задаются преподавателем каждому студенту. Точка 1 для всех общая, а точка 2 задается преподавателем в соответствии с вариантом задания.
Масштаб. Условные знаки топографических карт

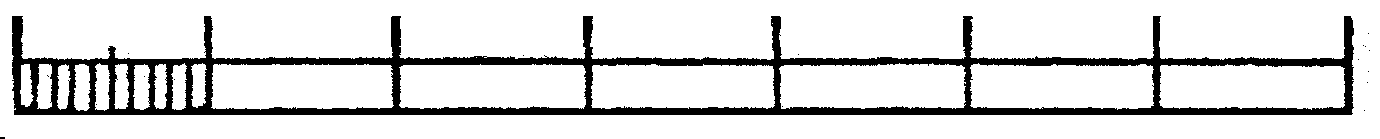

1. Оцифровать линейный масштаб плана с основанием в 1 см, соответствующий численному масштабу 1:500
Рисунок 2.1 - Линейный масштаб
2. На поперечном масштабе, соответствующему численному масштабу 1:5000, отложить следующие длины отрезков:
82,17 + N + 0.25n =
164,74 + N + 0.25 n =
276,43 + N + 0.25n =
308,29 + N + 0.25 n =
где N — количество метров, соответствующее последней цифре номера группы;
n — количество метров, соответствующее порядковому номеру студента по списку группы.
Рисунок 2.2. - Поперечный масштаб
3. Определить графическую точность масштабов:
Масштаб |
Точность |
Масштаб |
Точность |
1:200 1:500 1:1000 1:2000 |
|
1:5000 1:10000 1:25000 1:50000 |
|
4. Определить длину горизонтальных проекций линий местности, соответствующих помещенным ниже отрезкам, взятым с планов следующих масштабов:
Масштаб плана |
Длина отрезка | ||
на плане |
на местности, м | ||
Проекция отрезка |
в основаниях | ||
1:500 |
|
|
|
1:1000 |
|
|
|
1:2000 |
|
|
|
1:25000 |
|
|
|
1:50000 |
|
|
|
Примечание: можно пользоваться поперечным масштабом зарисованным в рабочей тетради
5.Указать объекты местности, изображенные на карте масштабными, внемасштабными и пояснительными условными знаками. Привести по три примеры каждого вида условных знаков
Виды условных знаков |
Объекты природного ландшафта |
Объекты-результаты деятельности человека |
Масштабные |
|
|
|
| |
|
| |
Внемасштабные |
|
|
|
| |
|
| |
Линейные |
|
|
|
| |
|
| |
Пояснительные |
| |
| ||
|
|
6. Охарактеризовать основные дороги, изображенные на листе карты.
|
|
|
|
|
|
|
|
|
7. Охарактеризовать имеющиеся на листе карты объекты гидрографии.
№ п/п |
Название |
Ширина |
Глубина |
Дно |
Скорость течения |
Абсолютная отметка |
1. |
|
|
|
|
|
|
2. |
|
|
|
|
|
|
3. |
|
|
|
|
|
|
4. |
|
|
|
|
|
|
5. |
|
|
|
|
|
|
