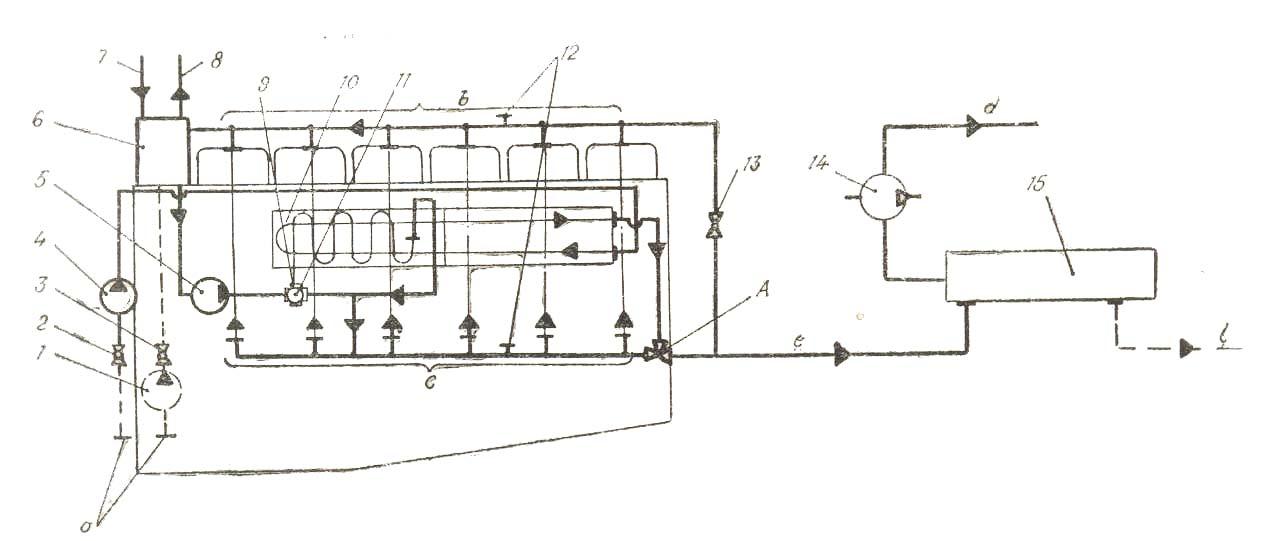

2. Система охлаждения двигателя 6чсп18/22.
1 – насос автономный резервный 2, 3, 13 – краны запорные муфтовые 25 ГОСТ 2704-66 4 – насос забортной воды 5 – насос пресной воды 6 – расширитель 7 – пополнение системы 8 – пароотвод 9 – маховичок терморегулятора 10 – водомаслохолодильник 11 – терморегулятор РТП-32-75-2 |
12 – фланцы для подключения системы прогрева дизеля 14 – компрессор 15 – холодильник масла а – забортная вода b– из дизеля с – в дизель d,l– за борт е – в РРП А – кран трехходовой |

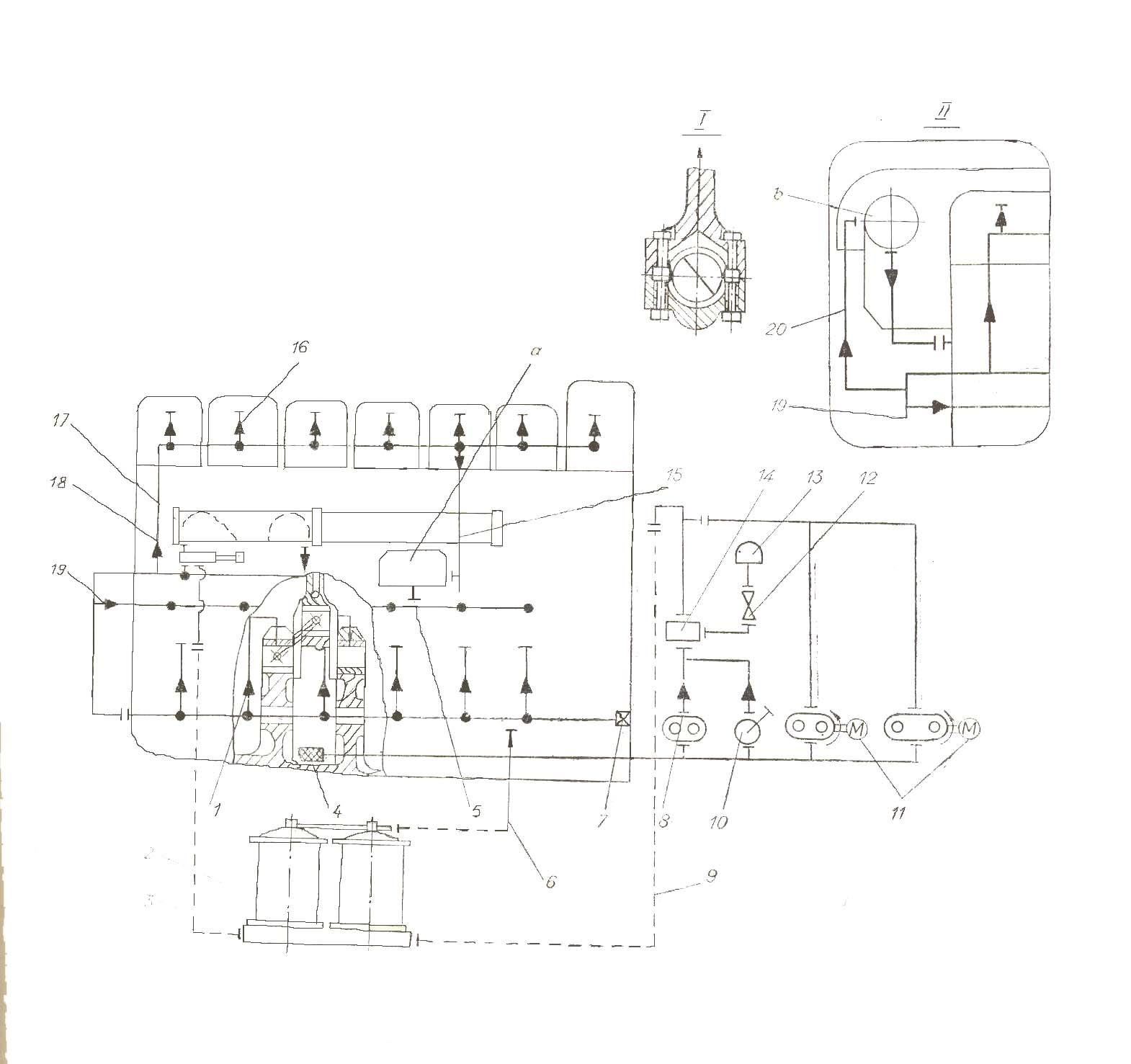

3. Система смазки двигателя 6ЧСП 18/22
1 – трубопровод к рамовым подшипникам коленчатого вала 2 – фильтр тонкой очистки масла полнопоточный 3 – труба к фильтру тонкой очистки масла 4 – фильтр приемный 5 – труба от топливного насоса высокого давления в картер дизеля 6 – труба дренажная 7- клапан редукционный 8 – насос масляный 9 – труба от фильтра тонкой очистки масла 10 – ручной прокачной насос 11 – маслозакачивающие насосы (для дизель-генераторов 2-й степени автоматизации) 12 - кран |
13 – маслоочиститель центробежный 14 – маслораспределитель 15 – труба к топливному насосу высокого давления 16 – трубопровод к коромыслам клапанов 17 – водомаслохолодильник 18 – терморегулятор РТП-32-70-2 19 – трубопровод для смазки подшипников распределительного вала 20 – труба к турбокомпрессору I– к головному подшипнику II– схема смазки турбокомпрессора дизеля 6Ч Н 18/22 а – топливный насос высокого давления b- турбокомпрессор |
Тема 9: Судовые вспомогательные установки.

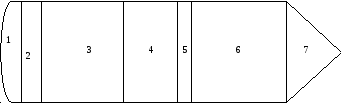

Общая схема отсеков.
1 - Балластный отсек
2 - Румпельное отделение
3 - Машинное отделение
4 - Агрегатное отделение
5 - Коффердам
6 - Жилые помещения
7 - Форпик

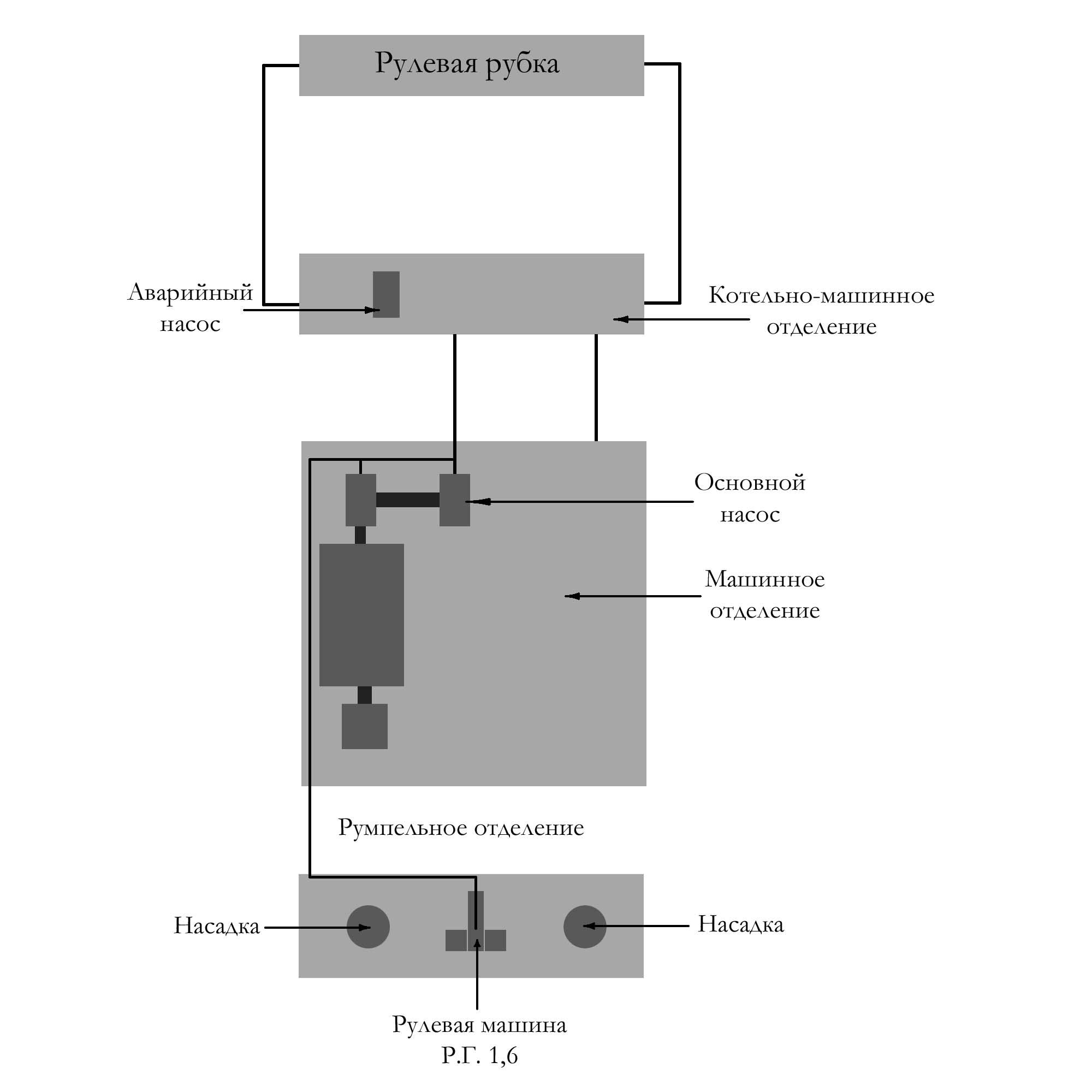

Схема рулевого устройства.
Якорные и швартовные устройства.
Якорное устройство – брашпиль, предназначенный для отдачи и подъёма якоря, в виде натяжного механизма для подхода и лучшего закрепления баржи или при стоянке у причала.
Шлюпочноеустройство состоит из шлюпбалки с ручной судовой лебедкой и спасательной шлюпки максимальной человековместимостью - 7 человек с подвесным мотором.
Порядок перехода с автоматического рулевого управления на ручное и наоборот.
Перед началом работы рулевой гидравлической машины необходимо:
- убедиться в наличии масла в пополнительном баке и системе трубопроводов, при необходимости добавить
- убедиться в отсутствии посторонних предметов у привода баллера насосных агрегатов
- подать электропитание в сеть машины
- включить питание рулевого указателя
Произвести пуск основного насосного агрегата.
Управление машины производиться при помощи рукоятки реверсивного золотника, расположенного на панели поста управления, путём резких поворотов рукоятки вправо – перо руля перекладывается на правый борт, при повороте влево – на левый борт.
В случае отказа основного насоса, дальнейшая работа машины осуществляется на запасном. Управление машины на запасном электроприводном насосе производится аналогично управлению на основном.
Включение запасного привода осуществляется тумблером на панели поста управления. О работе запасного привода сигнализирует лампа белого цвета, расположенная на панели поста управления.
При загорании сигнальной лампы ,,Масло“ – включить запасной насосный агрегат, устранить утеку масла, долить масло в пополнительный бак до верхнего уровня и вновь перейти на основной привод

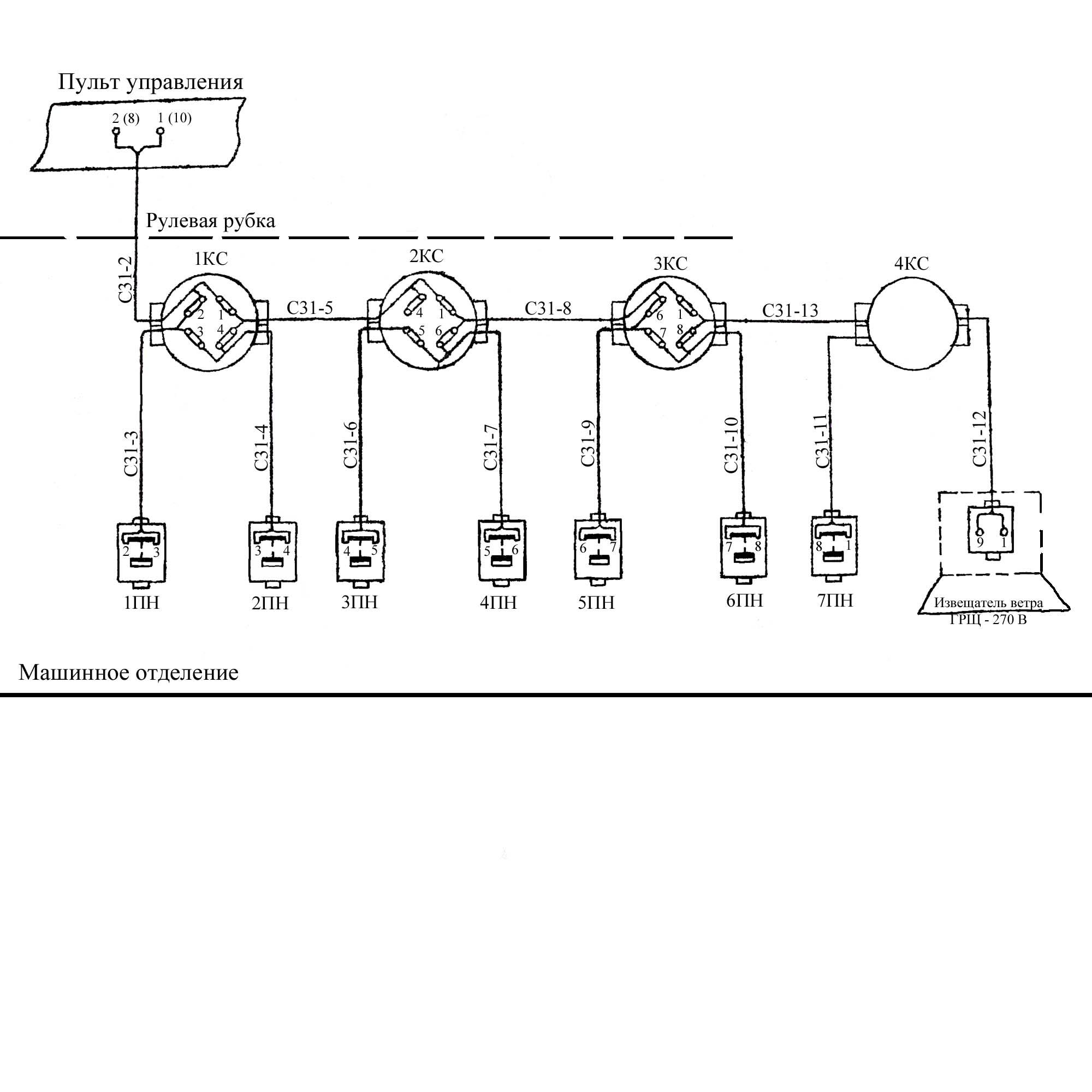

Схема противопожарной системы судна:
