На рис. 1а изображен исходный помеченный граф и начальные значения λi. На рис. 1б для того же графа указаны конечные значения λi и выделен кратчайший путь. Пометка вершин графа происходила в следующем порядке (в скобках указана дуга, вдоль которой выполняется (1)):
λ1 = 6 |
(x0, x1), |
λ2 = 7 |
(x0, x2), |
λ3 = 6 |
(x0, x3), |
λ4 = 12 |
(x1, x3), |
λ4 = 11 |
(x2, x4), |
λ5 = 16 |
(x3, x4), |
λ5 = 15 |
(x4, x5), |
λ6 = 18 |
(x4, x6), |
λ6 = 17 |
(x5, x6). |
Иногда возникает задача отыскания кратчайших расстояний между всеми парами вершин. Одним из способов решения этой задачи является
Алгоритм Флойда
Обозначим lij длину дуги (xi, xj), если таковой не существует примем lij = ∞, кроме того, положим lii = 0. Обозначим dij(m) длину кратчайшего из пу-
тей из xi в xj с промежуточными вершинами из множества {x1, …, xm}. Тогда можно получить следующие уравнения
dij(0) = lij , |
(2) |
dij(m+1) = min(dij(m) , dim(m) + dmj(m) ) . |
(3) |
Уравнение (2) очевидно. Обоснуем уравнение (3). Рассмотрим кратчайший путь из xi в xj с промежуточными вершинами из множества {x1, …, xm, xm+1}. Если этот путь не содержит xm+1, то dij(m+1) = dij(m) . Если же он содер-
жит xm+1, то деля путь на отрезки от xi до xm+1 и от xm+1 до xj, получаем ра-
венство dij(m+1) =dim(m) + dmj(m) .
Уравнения (2) и (3) позволяют легко вычислить матрицу расстояний [dij] между всеми парами вершин графа G(X, E). На первом этапе согласно (2)
составляем n×n матрицу [dij(0) ] равную матрице [lij] весов ребер (n – число вершин G(X, E)). n раз производим вычисление по итерационной формуле
(3), после чего имеем [dij(n)
] – матрицу расстояний.
Отметим, что алгоритм Флойда непосредственно не указывает сам кратчайший путь между вершинами, а только его длину. Алгоритм Флойда можно модифицировать таким образом, чтобы можно было находить и сами пути. Для этого получим вспомогательную матрицу [Rij], которая будет содержать наибольший номер вершины некоторого кратчайшего пути из xi в xj (Rij=0, если этот путь не содержит промежуточных вершин).
99
Эта матрица вычисляется параллельно с dij(m+1) по следующим правилам
R(0) |
= 0 |
|
|
|
|
|
ij |
|
|
|
|
|
|
|
|
R(m) , если |
d (m+1) |
= d (m) |
|
|
Rij(m+1) |
|
ij |
ij |
ij |
|
|
= |
|
d (m+1) |
= d (m) + d (m) |
|||
|
|
m +1, если |
||||
|
|
|
|
ij |
im |
mj |
Последнее выражение следует из обоснования (3).
Теперь кратчайший путь выписывается из следующего рекурсивного алгоритма:
Кратчайший путь из xi в xj: |
|
||
1°. Если |
Rij = 0 то выполнить 2°, |
|
|
|
|
иначе выполнить 3°. |
|
2°. Если |
i=j |
то выписать xi и закончить, |
|
|
|
иначе выписать xi и xj закончить. |
|
3°. Выписать кратчайший путь между xi и |
xR . |
||
|
|
|
ij |
4°. Выписать кратчайший путь между xRij и xj.
Пункты 3° и 4° предполагают рекурсивное обращение к рассмотренному алгоритму.
С задачей определения кратчайших путей в графе тесно связана задача транзитивного замыкания бинарного отношения.
Напомним, что бинарным отношением на множестве Х называется произвольное подмножество E X × X.
Транзитивным называется отношение, удовлетворяющее следующему условию: если (x, y) E и (y, z) E, то (x, z) E для всех x, y, z X. Отметим, что бинарное отношение можно однозначно представить орграфом G(X, E). Теперь для произвольного отношения Е определим новое отношение Е* следующим образом
E* = {(x, y) | если в G(X, E) существует путь ненулевой длины из x в y}. Легко проверить, что Е* - транзитивное отношение. Кроме того, Е* является наименьшим транзитивным отношением на Х в том смысле, что для произвольного транзитивного отношения F E выполняется E* F. Отношение Е* называется транзитивным замыканием отношения Е.
Если отношение Е представить в виде графа G(X, E) в котором каждая дуга имеет вес 1, то транзитивное замыкание Е* можно вычислить с помощью алгоритма Флойда. При этом надо учесть, что
(xi, xj) E* если di(,nj) < ∞.
Для большего удобства алгоритм Флойда в этом случае можно модифицировать следующим образом.
Положим
100
0,если(x |
i |
, x |
j |
) E |
|
||
|
|
|
|
|
. |
||
lij = |
|
, x |
|
) E |
|||
1,если(x |
j |
|
|||||
|
i |
|
|
|
|
|
Вместо (3) запишем
dij(m+1) = dij(m) (dim(m) dmj(m) ) ,
где – дизъюнкция (логическое сложение),– конъюнкция (логическое умножение).
После завершения работы алгоритма будем иметь
1,если(x |
, x |
j |
) E * |
|
|
i |
|
|
|
dij(n) = |
|
, x |
|
) E * |
0,если(x |
j |
|||
|
i |
|
|
Модифицированный таким образом алгоритм называется алгоритмом Уоршелла.
101

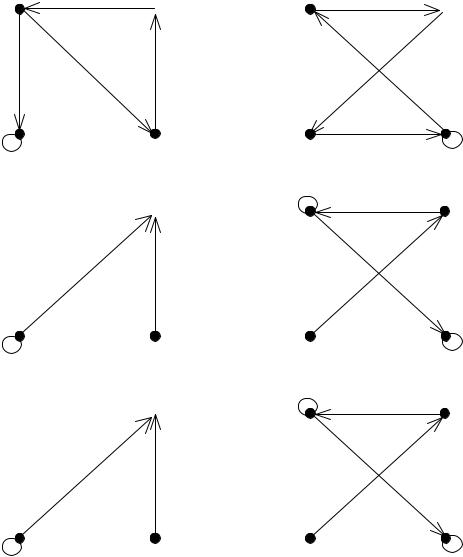

![](/html/2706/349/html_7sVg_eHemW.GNMf/htmlconvd-a7jNSo102x1.jpg)
x2
x1
x2
x1
x2
x1
ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ
x3 y2
G1 G2
x4 y1
x3 y2
G1 G2
x4 y1
x3 y2
G1 G2
x4 y1
y3
2
y4
y3
3
y4
y3
4
y4
102

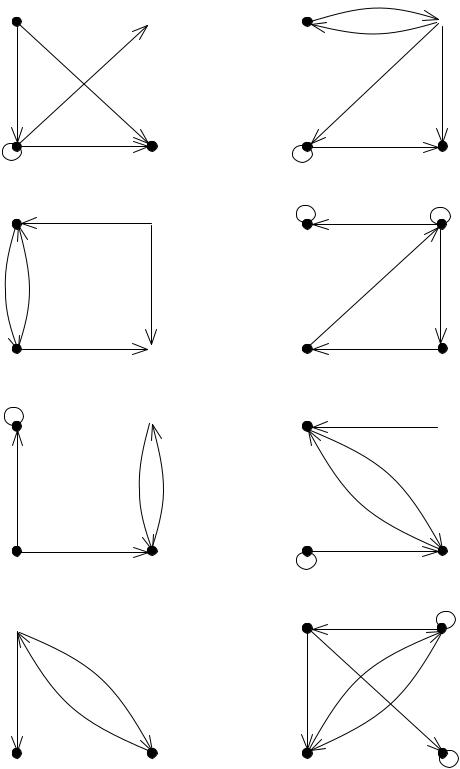

![](/html/2706/349/html_7sVg_eHemW.GNMf/htmlconvd-a7jNSo103x1.jpg)
x2
x1
x2
x1
x2
x1
x2
x1
x3
G1
x4
x3
G1
x4
x3
G1
x4
x3
G1
x4
y2
G2
y1
y2
G2
y1
y2
G2
y1
y2
G2
y1
y3
5
y4
y3
6
y4
y3
7
y4
y3
8
y4
103

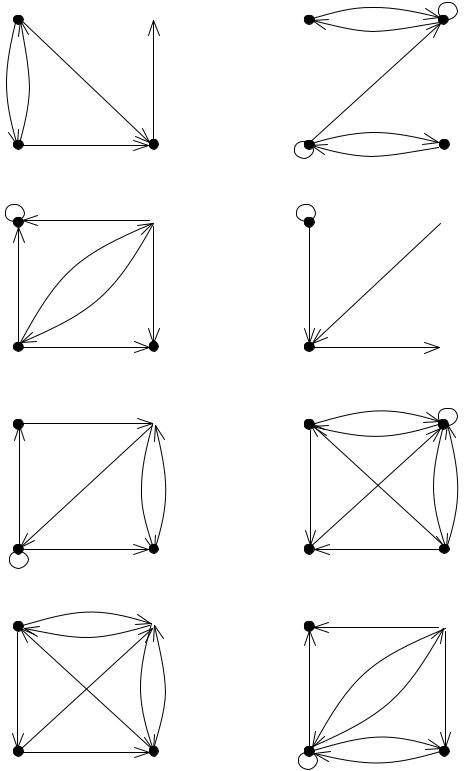

![](/html/2706/349/html_7sVg_eHemW.GNMf/htmlconvd-a7jNSo104x1.jpg)
x2
x1
x2
x1
x2
x1
x2
x1
x3
G1
x4
x3
G1
x4
x3
G1
x4
x3
G1
x4
y2
G2
y1
y2
G2
y1
y2
G2
y1
y2
G2
y1
y3
9
y4
y3
10
y4
y3
11
y4
y3
12
y4
104
![](/html/2706/349/html_7sVg_eHemW.GNMf/htmlconvd-a7jNSo105x1.jpg)
x2
x1
x2
x1
x2
x1
x2
x1
x3
G1
x4
x3
G1
x4
x3
G1
x4
x3
G1
x4
y2
G2
y1
y2
G2
y1
y2
G2
y1
y2
G2
y1
y3
13
y4
y3
14
y4
y3
15
y4
y3
16
y4
105

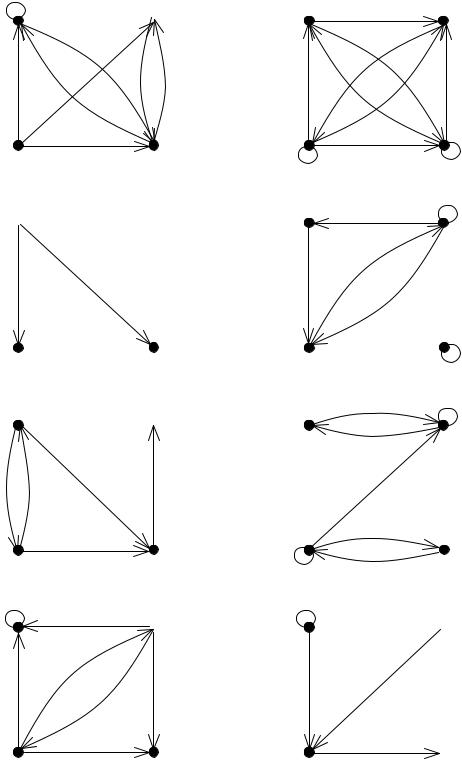

![](/html/2706/349/html_7sVg_eHemW.GNMf/htmlconvd-a7jNSo106x1.jpg)
x2
x1
x2
x1
x2
x1
x2
x1
x3
G1
x4
x3
G1
x4
x3
G1
x4
x3
G1
x4
y2
G2
y1
y2
G2
y1
y2
G2
y1
y2
G2
y1
y3
17
y4
y3
18
y4
y3
19
y4
y3
20
y4
106

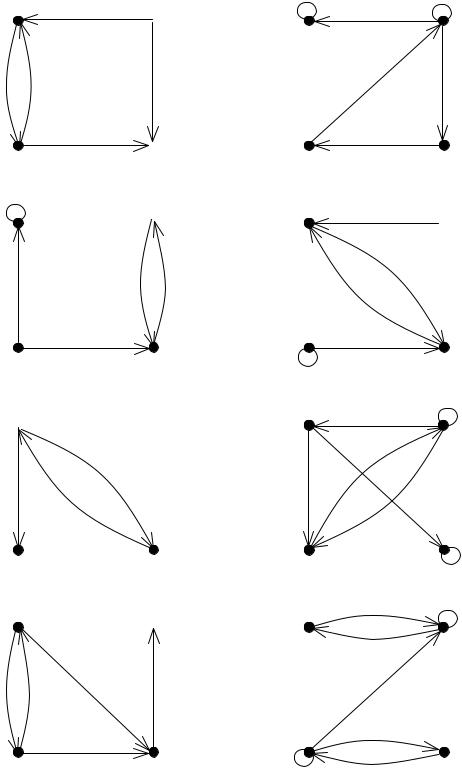

![](/html/2706/349/html_7sVg_eHemW.GNMf/htmlconvd-a7jNSo107x1.jpg)
x2
x1
x2
x1
x2
x1
x2
x1
x3
G1
x4
x3
G1
x4
x3
G1
x4
x3
G1
x4
y2
G2
y1
y2
G2
y1
y2
G2
y1
y2
G2
y1
y3
21
y4
y3
22
y4
y3
23
y4
y3
24
y4
107

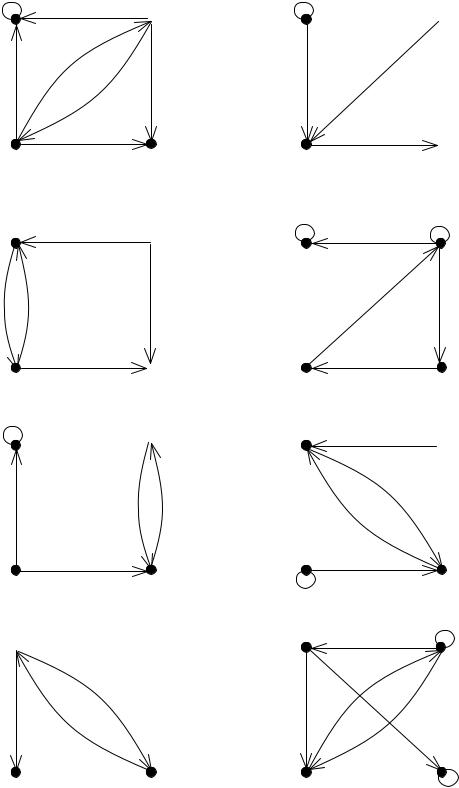

![](/html/2706/349/html_7sVg_eHemW.GNMf/htmlconvd-a7jNSo108x1.jpg)
x2
x1
x2
x1
x2
x1
x2
x1
x3
G1
x4
x3
G1
x4
x3
G1
x4
x3
G1
x4
y2
G2
y1
y2
G2
y1
y2
G2
y1
y2
G2
y1
y3
25
y4
y3
26
y4
y3
27
y4
y3
28
y4
108

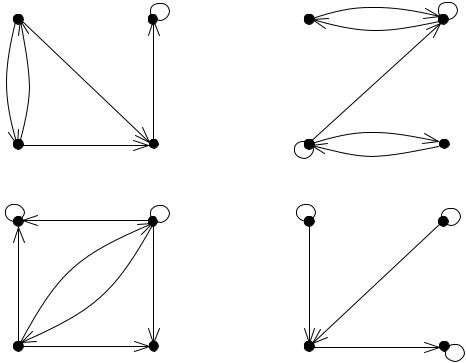

![](/html/2706/349/html_7sVg_eHemW.GNMf/htmlconvd-a7jNSo109x1.jpg)
x2 |
x3 |
y2 |
y3 |
|
G1 |
G2 |
29 |
x1 |
x4 |
y1 |
y4 |
x2 |
x3 |
y2 |
y3 |
|
G1 |
G2 |
30 |
x1 |
x4 |
y1 |
y4 |
109
