Рисунок 2.30 – Графическое представление нескольких выходов из символа с условиями переходов по конкретной ветви
В настоящее время существуют технологии разработки исходного текста программ без предварительного создания схем алгоритмов. Одну из них описывает раздел 8.
2.3.Разновидности структур алгоритмов
Различают следующие структуры алгоритмов:
1)линейные;
2)разветвляющиеся;
3)циклические.
2.3.1. Линейный вычислительный процесс
Линейный вычислительный процесс – это процесс, в котором направление вычислений является единственным.
33
Пример 2.2.
Вычислить значение функции
Y = (sin X + 2 cos( X Z ) + 3 X
Z )
Алгоритм вычисления данной функции является линейным, поскольку ход вычислительного процесса не зависит от каких-либо условий.
Алгоритм может быть разработан с различной степенью детализации. Рисунок 2.31 представляет схему алгоритма, подробно описывающую вычисление функции Y.
Начало |
1 |
Ввод X,Z |
Y:=Y+sinX |
A := X/Z
Y := 3*A
Y:=Y+2*cosA
1
_____
Y := √Y
Вывод Y
Конец
Рисунок 2.31 – Детализированная схема линейного алгоритма вычисления функции Y
Символом * в языках программирования и на схемах алгоритмов (см. рисунок 2.31) принято обозначать операцию умножения.
Рисунок 2.32 содержит укрупненную схему того же алгоритма.
Для повышения эффективности алгоритма желательно, чтобы выражения, участвующие в вычислениях несколько раз, вычислялись один раз, а затем использовались уже вычисленные их значения (см. рисунок 2.31 и рисунок 2.32, где один раз вычислено значение X/Z, полученное значение присвоено переменной A, которая затем используется в вычислениях).
34
Начало |
A |
|
Ввод X, Z |
_________________________________________ |
|
Y:=√sinX+2*cosA+3*A |
||
|
||
A := X/Z |
Вывод Y |
|
|
||
A |
Конец |
|
|
||
Рисунок 2.32 – Укрупненная схема линейного алгоритма |
||
вычисления функции Y |
||
2.3.2.Разветвляющийся вычислительный процесс
Разветвляющийся вычислительный процесс – это процесс, в котором направление вычислений определяется некоторыми условиями.
Пример 2.3.
Вычислить значение функции
0,еслиX < 0;
1,еслиX = 0;
Y = 2,если0 < X < 0,5;3,если0,5 ≤ X < 1;
4,иначе.
Подробная схема алгоритма имеет вид, который представляет рисунок 2.33. На данном рисунке используется набор вложенных символов «Решение» с двумя выходами.
35
|
Начало |
|
|
|
|
Ввод X |
|
|
|
да |
X<0 |
нет |
|
|
|
|
|
|
|
Y := 0 |
да |
X=0 |
нет |
|
|
|
|
|
|
|
Y := 1 |
да |
X<0,5 |
нет |
|
|
|
||
|
|
|
|
|
|
|
Y := 2 |
да |
нет |
|
|
|
|
X<1 |
|
|
|
Y := 3 |
Y:= 4 |
|
|
|
Вывод Y |
|
|
|
|
Конец |
|

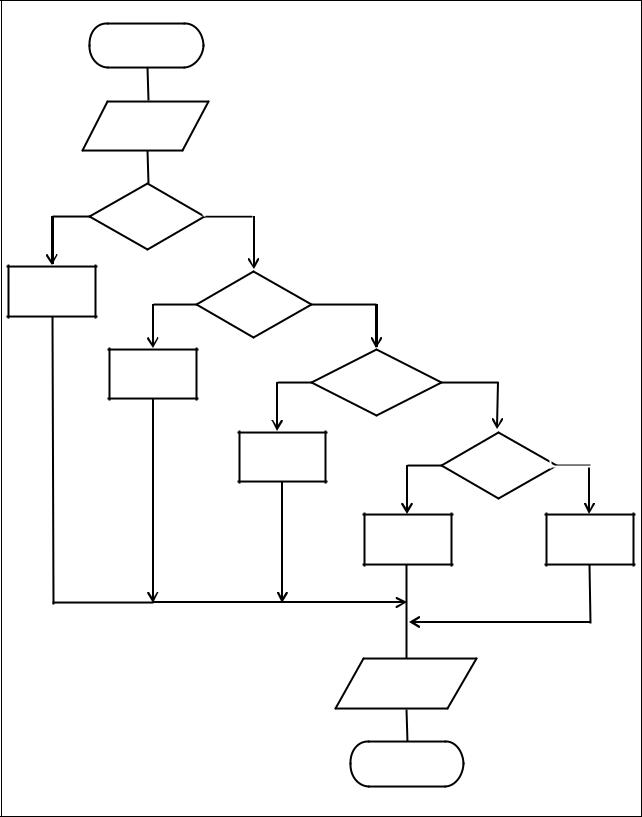

Рисунок 2.33 – Схема разветвляющегося алгоритма вычисления функции Y |
||||
|
(используется символ «Решение» с двумя выходами) |
|||
36
Этот же алгоритм может быть представлен так, как иллюстрирует |
||||
рисунок 2.34. На данном рисунке применен один символ «Рещение» со |
||||
многими выходами. |
|
|
|
|
Начало |
|
|
|
|
Ввод X |
|
|
|
|
X |
|
|
|
|
X < 0 |
|
|
|
|
X = 0 |
|
|
|
|
0<X<0,5 |
|
|
|
|
0,5≤X<1 |
|
|
|
|
X≥1 |
|
|
|
|
Y := 4 |
Y := 3 |
Y := 2 |
Y := 1 |
Y := 0 |
Вывод Y |
|
|
|
|
|
Конец |
|
|
|
Рисунок 2.34 - Схема разветвляющегося алгоритма вычисления функции Y |
||||
(используется символ «Решение» с многими выходами) |
|
|||
