5.1.4 Учет характеристик электронной пушки
В соответствии с определёнными выше (п. 5.2.2) требованиями к инжектируемому пучку электронов была найдена геометрия электронной пушки (см. Раздел 5.4), показанная на рис. 5.1.3.
Рис. 5.1.3. Геометрия электродов электронной пушки.
При напряжениях U1 =12,9 кВ на первом аноде и U2 =50 кВ на втором аноде данная геометрия позволяет получить импульсное значение силы тока I = 0,8 А (микропервеанс P = 0,072 мкА/В3/2.). Для целей моделирования динамики пучка траектории электронов пушки были дополнительно рассчитаны с помощью программы EGUN [3]. На рис. 5.1.4 показаны траектории электронного пучка в пушке.
На основании полученных характеристик был создан входной файл для программы PARMELA. Это позволило исследовать динамику пучка электронной пушки в ускоряющей структуре. Предполагается, что конструктивно вторым анодом пушки будет служить внешняя торцевая стенка первой ускоряющей ячейки. Поэтому параметры пучка в сечении Z =29 мм электронной пушки являются входными для ускоряющей структуры. По эквипотенциальным линиям, изображённым на рис. 5.1.4, нетрудно заметить, что существует небольшое провисание потенциала вблизи оси симметрии в области второго анода, которое приводит к отличию энергии инжекции от проектного значения в сечении Z =29 мм (Ez=29 =39 кэВ).
Рис 5.1.4. Траектории электронного пучка в пушке.
По этой причине для получения входного файла к программе PARMELA использовалось сечение Z =36 мм, в котором энергия пучка электронов Ez=36 =49 кэВ. При этом амплитуда СВЧ полей в первой ускоряющей ячейке на расстоянии 7 мм от её начала (что соответствует Z =36 мм) достаточно мала, поэтому оказалось возможным исследование динамики пучка в ускоряющей структуре с укороченной на 7 мм первой ячейкой без существенного искажения реальной картины.

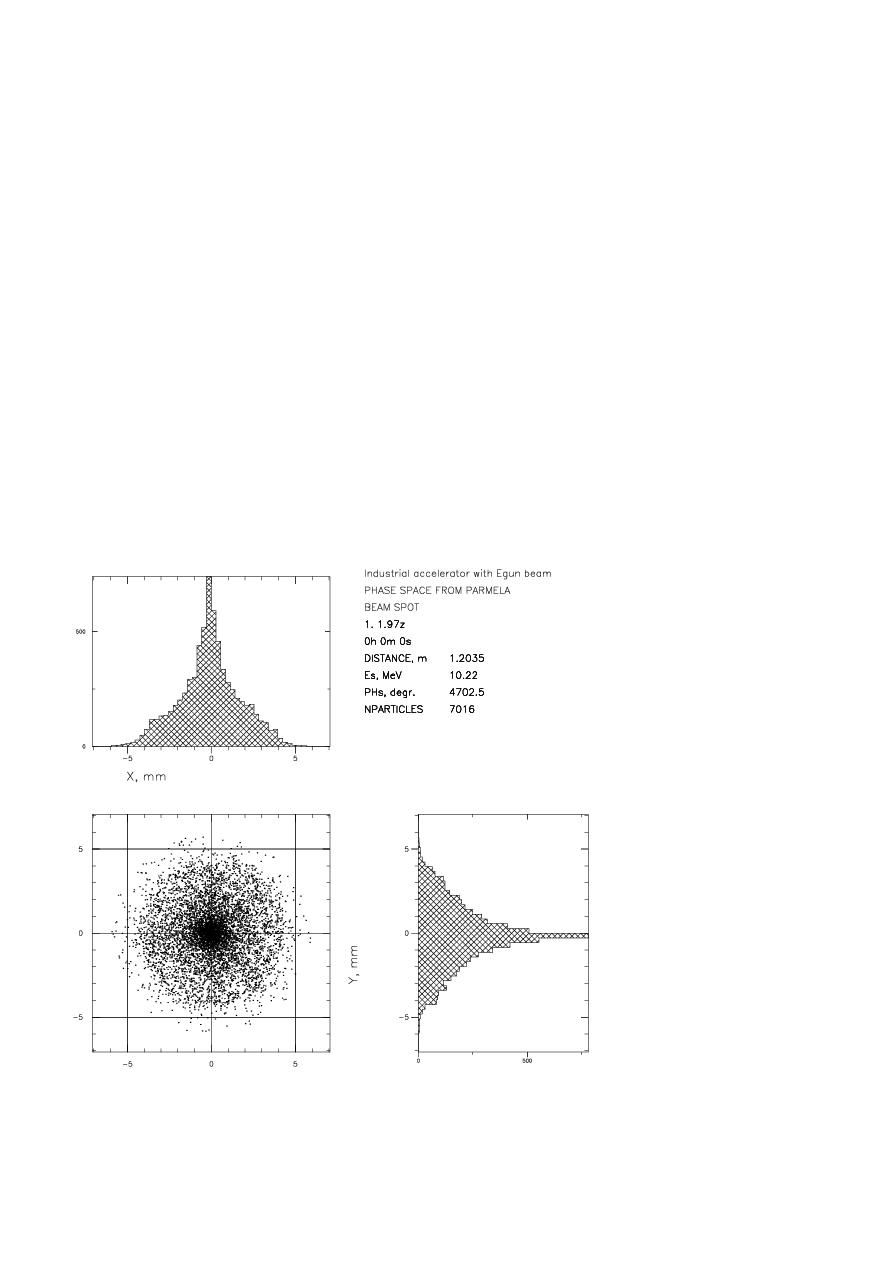

Рис. 5.1.5. Изображение и фазовый портреты пучка электронов на входе в первую ячейку (Z =36 мм).
На рис. 5.1.5, 5.1.6 и 5.1.7 показаны изображения, фазовые и энергетические портреты на входах в первую и вторую ячейку и выходе ускоряющей структуры, соответственно. Основные параметры ускоренного пучка представлены в табл. 5.2.7.
Таблица 5.2.7. Основные параметры ускоренного пучка электронов.
E, МэВ |
, град. |
E, МэВ |
Кз, % |
<r>, мм |
<D>, мрад |
<N>,мммрад |
9,914 |
25 |
0,6 |
60 |
1,868 |
1,205 |
32,5 |
Таким образом, основные характеристики пучка достаточно близки к проектным. Из рис. 5.1.7 видно, что поперечные размеры пучка на выходе ускорителя близки к размерам апертуры. Тем не менее, в области r=56 мм находится лишь 1% от общего числа ускоренных частиц. В табл. 5.1.8 показана расчётная мощность, выделяемая в ячейках ускоряющей структуры за счёт потерь частиц из процесса ускорения.
Таблица 5.1.8. Импульсная мощность, выделяемая в ячейках ускоряющей структуры за счёт потерь частиц из процесса ускорения.
№ ячейки |
P, кВт |
№ ячейки |
P, кВт |
№ ячейки |
P, кВт |
1 |
0.00000 |
9 |
4.50330 |
17 |
1.12812 |
2 |
0.04079 |
10 |
5.01249 |
18 |
1.73086 |
3 |
0.15067 |
11 |
4.05080 |
19 |
1.26760 |
4 |
2.05500 |
12 |
3.80438 |
20 |
0.06327 |
5 |
9.20108 |
13 |
3.83290 |
21 |
0.04932 |
6 |
8.21184 |
14 |
4.26786 |
22 |
0.04040 |
7 |
9.02832 |
15 |
1.85402 |
23 |
0.03274 |
8 |
6.22562 |
16 |
1.49753 |
24 |
0.04239 |
|
|
|
|
|
68.0913 |
Дальнейший анализ свойств ускоряющей структуры с реальной геометрией ячеек и электронной пушки заключался в исследовании устойчивости характеристик ускоренного пучка по отношению к небольшим изменениям напряжений на первом и втором анодах пушки U1 и U2. Оказалось, что: а) возможны небольшие вариации напряжения U1 в пределах U1 =2 кВ; б) допустимы изменения импульсного значения входного тока в пределах I0 =0,61,0 А, которые соответствуют изменениям напряжения U2 в пределах U2 =2 кВ; в) допустимы вариации общего уровня напряжения на анодах электронной пушки в пределах 3%.
Для оценки продольной группировки частиц в процессе ускорения на рис. 5.1.8 показан энергетический спектр ускоренного пучка (полное количество частиц, используемое в расчётах, составляло 10000).
Рис. 5.1.8. Энергетический спектр ускоренного пучка электронов.

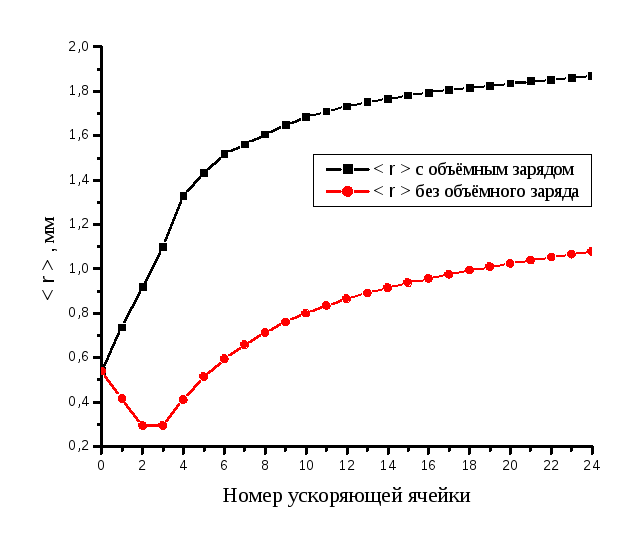

Рис. 5.1.9. Зависимости среднеквадратичного размера пучка от номера ускоряющей ячейки для импульсных значений входных токов I0 = 0 А и I0 = 0,8 А
По рис. 5.1.9, на котором представлены зависимости среднеквадратичного размера пучка от номера ускоряющей ячейки для импульсных токов инжекции I0 = 0 А и I0 = 0,8 А, можно оценить влияние сил пространственного заряда на выходные характеристики сгустков электронов.
Таким образом, в результате произведённых расчётов были получены следующие характеристики электронной пушки, ускоряющей структуры и ускоренного пучка электронов:
Напряжение на первом аноде электронной пушки U1 =50 кВ.
Напряжение на втором аноде электронной пушки U2 =12,9 кВ.
Импульсное значение тока пушки I =0,8 А.
Средняя энергия ускоренного пучка электронов - E=9,914 МэВ.
Коэффициент захвата - Кз=60%.
Величина энергетического разброса на выходе структуры - E=0,6 МэВ.
Фазовая ширина ускоренного сгустка - =25.
Среднеквадратичный радиус пучка на выходе структуры - <r>=1,87 мм.
Среднеквадратичный нормализованный эмиттанс - <N>=32,5 мммрад.
Среднеквадратичная расходимость ускоренного пучка - <D>=1,205 мрад.
Допустимые изменения напряжения U1 - U1 =2 кВ.
Допустимые изменения напряжения U2 - U2=2 кВ.
Допустимое значение импульсного тока пучка на входе в структуру - I0=1,0 А.
Допустимые вариации общего уровня напряжения на анодах пушки- 3%.
Импульсная мощность потерь пучка- P =68,1 кВт.
Импульсная мощность СВЧ потерь в ускоряющей структуре - 1,5 МВт.
Допустимые изменения общего уровня СВЧ поля - 5%
Для практического применения ускорителя необходимо знать размеры пучка на различном расстоянии от его выхода, в частности, чтобы оценить плотность тепловых потерь на выходном окне. На рис. 5.1.10 показана зависимость среднеквадратичного радиуса пучка от расстояния. Отметим, что практически все частицы пучка находятся в пределах трех среднеквадратичных радиусов.
Рис. 5.1.10. Изменение среднеквадратичного радиуса пучка с расстоянием от выхода ускоряющей структуры.
