9.2.8. Концевой приемник Terminator

Назначение:

Блок используется для подачи сигнала с неиспользуемого выхода другого блока.

Параметры:

Нет.

В том случае, если выход блока оказывается не подключенным ко входу другого блока, Simulinkвыдает предупреждающее сообщение в командном окнеMATLAB. Для исключения этого необходимо использовать блокTerminator. На рис. 9.2.19 показан пример использования концевого приемника. Извлекаемый, с помощью блокаDemux,из матрицы второй элемент не никак не используется, поэтому он подается на вход блокаTerminator.

Рис. 9.2.19. Применение блока Terminator

9.2.9. Блок выходного порта Outport

Назначение:

Создает выходной порт для подсистемы или для модели верхнего уровня иерархии.

Параметры:

  • Port number – номер порта.

  • Output when disabled – вид сигнала на выходе подсистемы, в случае если подсистема выключена. Используется для управляемых подсистем. Может принимать значения (выбираются из списка):

  1. held – выходной сигнал подсистемы равен последнему рассчитанному значению.

  2. reset – – выходной сигнал подсистемы равен значению задаваемому параметром Initial output.

  • Initial output - значение сигнала на выходе подсистемы до начала ее работы и в случае, если подсистема выключена. Используется для управляемых подсистем.

    9.2.9.1. Использование блока Outport в подсистемах

    Блоки Outport подсистемы являются ее выходами. Сигнал, подаваемый в блокOutportвнутри подсистемы, передается в модель (или подсистему) верхнего уровня. Название выходного порта будет показано на изображении подсистемы как метка порта.

    При создании подсистем и добавлении блока Outport в подсистемуSimulinkиспользует следующие правила:

      1. При создании подсистемы с помощью команды Edit/Create subsystem выходные порты создаются и нумеруются автоматически начиная с 1.

      2. Если в подсистему добавляется новый блок Outport, то ему присваивается следующий по порядку номер.

      3. Если какой либо блок Outport удаляется, то остальные порты переименовываются таким образом, чтобы последовательность номеров портов была непрерывной.

      4. Если в последовательности номеров портов имеется разрыв, то при выполнении моделирования Simulink выдаст сообщение об ошибке и остановит расчет. В этом случае необходимо вручную переименовать порты таким образом, чтобы последовательность номеров портов не нарушалась.

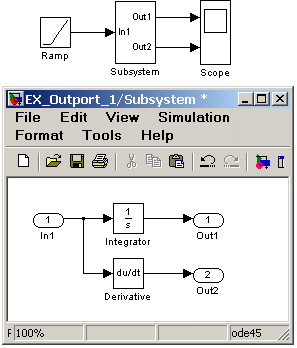

    На рис. 9.2.19 показана модель, использующая подсистему и схема этой подсистемы.

    Рис. 9.2.19. Использование блока Outport в подсистеме

    В том случае, если подсистема является управляемой, то для ее выходных портов можно задать вид выходного сигнала для тех временных интервалов, когда подсистема заблокирована. На рис. 9.2.20 показана модель, использующая управляемую подсистему (схема подсистемы такая же, как и в предыдущем примере). Для первого выходного порта подсистемы параметр Output when disabled задан какheld, а для второго – какreset, причем величина начального значения задана равной нулю. Графики сигналов показывают, что когда подсистема заблокирована, сигнал первого выходного порта остается неизменным, а сигнал второго становится равным заданному начальному значению (нулю).

    Рис. 9.2.20. Управляемая подсистема с различными настройками выходных портов.

    9.2.9.2.Использование блока Outport в модели верхнего уровня

    Выходной порт в системе верхнего уровня используется в двух случаях:

      1. Для передачи сигнала в рабочее пространство MATLAB.

      2. Для обеспечения связи функций анализа с выходами модели.

    Для передачи сигнала в рабочее пространство MATLAB требуется не только установить в модели выходные порты, но и выполнить установку параметров вывода на вкладкеWorkspace I/Oокна диалогаSimulation parameters… (должен быть установлен флажок для параметраOutputи задано имя переменной для сохранения данных). Тип сохраняемых данных -Arrayмассив,Structure(структура) илиStructure with time (структура с полем “время”) задается на этой же вкладке.

    На рис. 9.2.21 показана модель, передающая сигналы в рабочее пространство MATLAB.

    Рис. 9.2.21. Модель, передающая сигналы в рабочее пространство MATLAB с помощью блоковOutport.

    Блок Outportможет использоваться также для связи модели с функциями анализа, например:linmodилиtrim.
