5. Составим таблицы истинности в форме карт Карно для сигналов s2, s1, r2, r1

Для сигнала S2

	Q1	Q2Q1	Q2
0	1	0	0
0	1	*	*	X

S2=Q1 (МДНФ)

Для сигнала R2

	Q1	Q2Q1	Q2
*	0	1	1
*	0	0	0	X

R2=Q2 (МДНФ)

Для сигнала S1

	Q1	Q2Q1	Q2
0	0	0	0
0	*	0	1	X

S1=X Q2 (МДНФ)

Для сигнала R1

	Q1	Q2Q1	Q2
*	1	1	*
*	0	1	0	X

R1= Q1 (Q2) (МКНФ)

Для сигнала y

	Q1	Q2Q1	Q2
1	1	1	1
0	0	0	1	X

Y= Q2 (МДНФ)

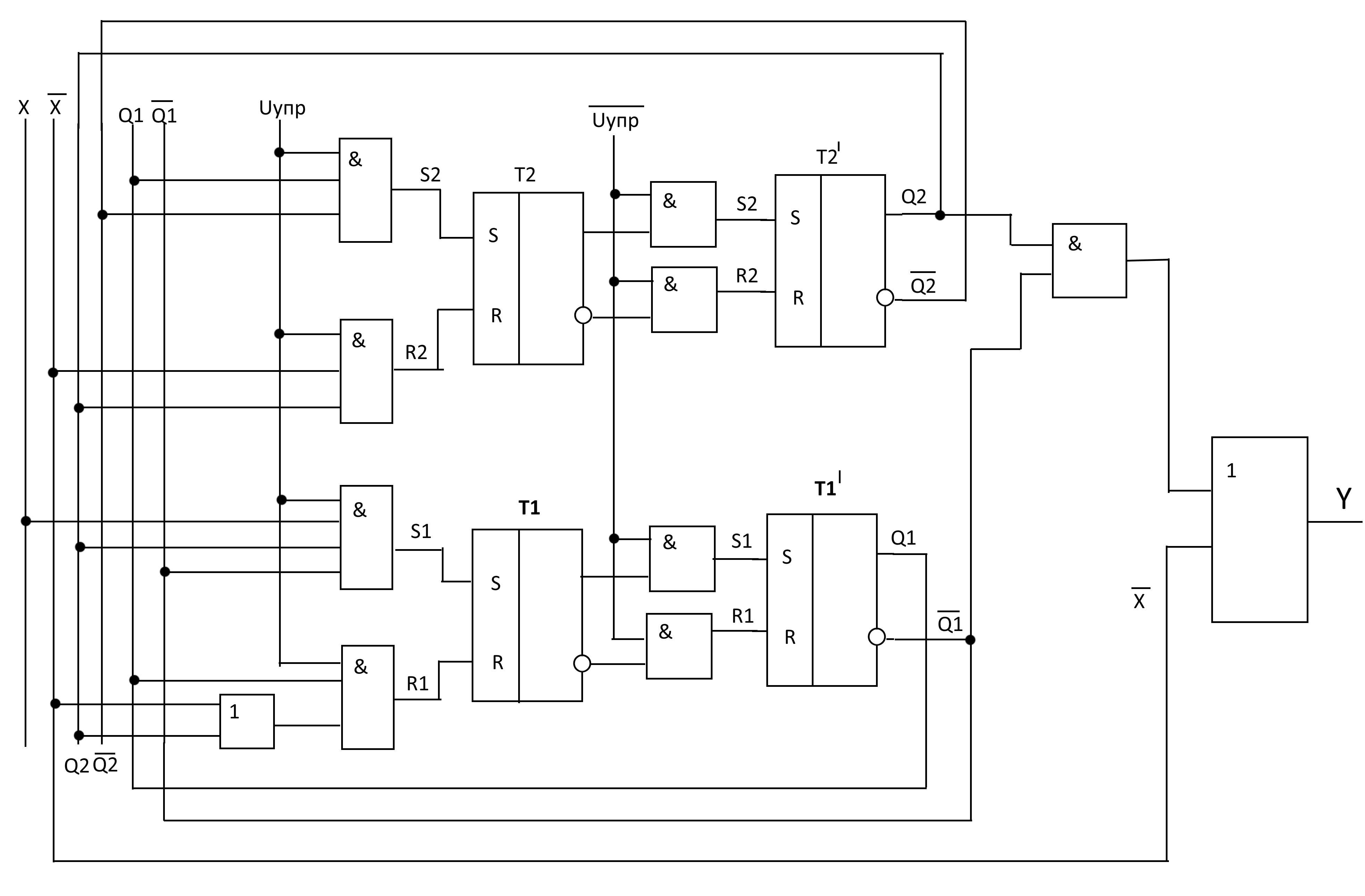

6. Составляем принципиальную схему автомата Мили

Рис.9. Принципиальная схема автомата Мили
