2. ӨЗІЖҮРГІШ МАШИНАЛАР КЕШЕНДЕРІН ТАҢДАУ ЖӘНЕ ЕСЕПТЕУ
Өзіжүргіш машиналар кешені тау-кен техникалық жағдайларына және қау жүйесіне байланысты алынады. Есепке таңдалған машина жүккөтергіштігі, тарту күші мен жылдамдығы, тиегіш, тасымалдау және тиеп-жеткізгіш машиналарының өнімділігі және қажетті саны анықталады.
2.1 Тиегіш және тасмалдау өзіжүргіш машиналар кешені
2.1-сурет. МоАЗ өзітүсіргіш автомобилінің көрінісі 1-автосамосвал; 2-бұрылу буыны; 3-шанақ.
2.2-сурет. TORO-40D өзітүсіргіш автомобилінің жалпы көрінісі.
2.3-сурет. Шөмішті ПД тектес тиеп-тасымалдағыш машинасы.

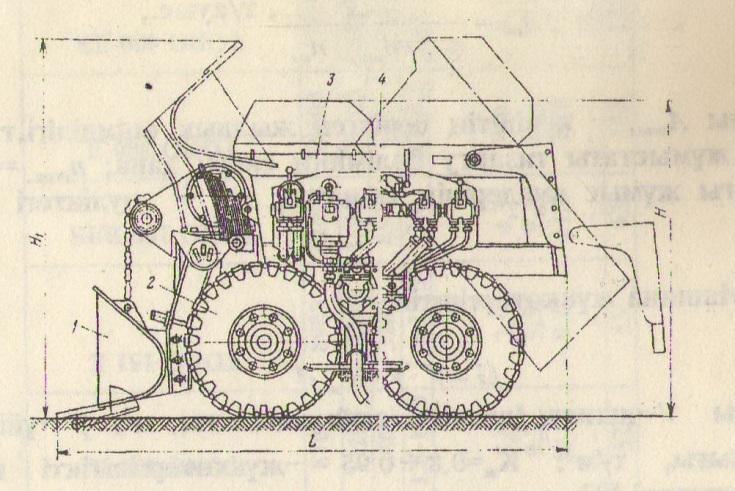

2.4-сурет. ПТ тектес аудармалы қорапты, тиеп-тасымалдағыш машинасы, 1-тиеу мүшесі; 2-жүру бөлімі; 3-жүк тасушы бункер; 4-басқару жүйесі;
2.1.1. Есептік көрсеткіштерді анықтау
2.5-сурет. Өзіжүргіш машиналарының есептік схемасы
L1 L2 – 1-ші және 2-ші жол бөліктерінің ұзындығы, м; i1 i1 – 1-ші және 2-ші жол бөліктерінің еңісі, %0 (промильмен)
- машинаның жүкпен жүру бағыты,
машинаның бос бағыты.
Тазарту бөлімінің ауысымдық өнімділігі
(2.1)
Мұндағы - кеніштің берілген жылдық өнімділігі,т;- қатар жұмыстағы тазарту бөлімінің саны; дана;=305 – жылдамдығы жұмыс күндерінің саны,- 3 – тәуліктегі ауысым саны.
Машина жүккөтергіштігі
(2.2)
мұндағы - шанақ (шөміш) сыйымдылығы, м3; - үйінді кен тығыздығы, т/м3; =0,8÷0,95 – жүккөтергіштікті қолдану коэффициенті [2].
Жүк тиелген машина массасы:
(2.3)
мұндағы - - бос машина массасы, т (2.1, 2.3 –кестелер)
2.1-кесте
Тиеп жеткізгіш машиналардың техникалық сипаттамасы
Атауы |
TORO 151 Д |
TORO 151 Е |
TORO 250 BДS |
TORO 300 Д |
TORO 400 ДS |
TORO 400 Д |
TORO 400Е |
TORO 501 Д |
TORO 501 ДS |
TORO 501 E |
1.Массасы, кг |
8700 |
8900 |
12400 |
14500 |
22000 |
22800 |
24500 |
34000 |
36700 |
36500 |
2.Жүкпен жалпы массасы,кг |
12200 |
12100 |
16900 |
20700 |
31600 |
32400 |
34800 |
48000 |
50700 |
50000 |
3.Жүккөтергіштігі, кг |
3500 |
3200 |
4500 |
6200 |
9600 |
9600 |
9600 |
14000 |
14000 |
14000 |
4.Шөміш сыйымдылығы, м3 |
1.3-17.5 |
1.3-1.75 |
2.0 |
2.7-3.3 |
3.8-4.6 |
3.8-4.6 |
3.8-4.6 |
4.3-7.5 |
4.3-7.5 |
4.3-7.5 |
5. Жүкпен алдыға және артқа жүру жылдамдығы, км/сағ 1-ші беріліс 2-ші беріліс 3-ші беріліс 4-ші беріліс |
5.0 9.3 24.0 - |
2.9 5.5 9.2 - |
4.3 9.7 21.0 - |
5.0 10.0 25.0 - |
5.1 10.3 17.0 27.0 |
5.1 10.3 17.0 27.0 |
3.5 6.8 12.0 - |
4.8 8.4 14.0 - |
5.4 9.2 15.5 25.5 |
3.5 6.1 10.5 - |
6.Қозғалтқыш қуаты, кВт |
52 |
55 |
63 |
102 |
158 |
158 |
110 |
204 |
242 |
160 |
2.2-Кесте Тасымалдау машиналарының техникалық сипаттамасы
Атауы |
TORO 35 Д |
TORO 40 Д |
1.Массасы, кг |
25000 |
28500 |
2.Жүкпен жалпы массасы,кг |
61300 |
68500 |
3.Жүккөтергіштігі, кг |
36000 |
40000 |
4.Шанақ сыйымдылығы, м3 |
12,5-20,0 |
16,5-22,0 |
5. Жүкпен алдыға және артқа жүру жылдамдығы, км/сағ 1-ші беріліс 2-ші беріліс 3-ші беріліс 4-ші беріліс 5-ші беріліс 6-ші беріліс 7-ші беріліс 8-ші беріліс |
6,0 12,0 23,0 - - - - - |
6,0 8,0 10,5 14,0 18,0 24,0 32,0 40,0 |
6.Қозғалтқыш қуаты, кВт |
240 |
335 |
