5.3 Расчет токов короткого замыкания

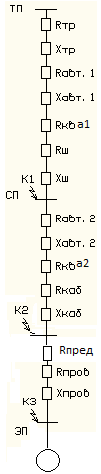

Рисунок 5.3 – Схема замещения для расчета КЗ
Расчёт производится для ЭП №28(ковочная машина)
Ток трехфазного к.з. определяется из выражения
где Uн – номинальное напряжение сети 0,4 кВ;
- полное сопротивление сети, мОм.
Расчёт сопротивления участка:
R1=Rтр+Rавт.1+Rкб+ Rшма=3,1+0,14+0,14+0,0582=3,44 мОм.
Х1=Хтр+Хавт.1+ Хкб + Хшма=13,6+0,08+0,116+0,0502=13,85 мОм.
R2=R1+Rавт.2+Rкаб+Rшра =3,44+0,65+0,5+0,7872=5,377 мОм.
Х2=Х1+Хавт.2+ Хкаб +Хшра = 13,85+0,17+0,295+0,7392=15,054 мОм.
R3=R2 +Rавт3+Rпров = 5,377+1,1+0,896=7,373мОм.
Х3=Х2 +Хавт3+Хпров =15,054+0,5+0,2135=15,768мОм.
В точке К1 ток трехфазного к.з.
где
В точке К2 ток трехфазного к.з.
где
В точке К3 ток трехфазного к.з.
где
Ток двухфазного к.з. определяется из выражения
В точке К1 ток двухфазного к.з.
В точке К2 ток двухфазного к.з.
В точке К3 ток двухфазного к.з.
Ток однофазного к.з. определяется из выражения
где Uф – фазное напряжение сети 220 В; Zтр – сопротивление трансформатора, Ом - полное сопротивление петли фаза-нуль провода линии, Ом.
Из справочных данных находим Zпров.п.ф.0=0,92*3,5=3,22 мОм; Zкаб.п.ф.0_2=0,51*5=2,55 мОм; Zкаб.п.ф.0_1=0,51*2=1,02 мОм/м;
Находим полное сопротивление петли фаза –нуль для точек К1,К2 и К3 соответственно
Для соединения обмоток треугольник/звезда с выведенной нейтралью,при S=630кВА, Zтр/3= 14мОм.
В точке К1 ток однофазного к.з.
В точке К2 ток однофазного к.з.
В точке К3 ток однофазного к.з.
Для соединения обмоток звезда/звезда с выведенной нейтралью, при S=630кВА, Zтр/3=43 мОм.
В точке К1 ток однофазного к.з.
В точке К2 ток однофазного к.з.
В точке К3 ток однофазного к.з.
5.4 Проверка выбранных автоматов на динамическую устойчивость, при возникновении токов к.з.
Iдин.ср.эл.расц. ≥ Iк.з.
Произведённые расчёты показывают, что наибольшее значение имеет трёхфазное к.з., поэтому автоматы будут проверяться по данному типу к.з.
При к.з. в точке К1, выключатель Tmax – T7 : 50 кА ≥ 16,183кА.
При к.з. в точке К1, выключатель Tmax – T4 : 36 кА ≥ 14,447кА.
При к.з. в точке К1, выключатель Tmax – T4 : 25кА ≥ 13,268кА.
Список литературы
1 Справочник по проектированию электроснабжения: Электроустановки промышленных предприятий/Под редакцией Барыбина Ю.Г. и др. – М.: Энергоатомиздат, 1990
2 Справочная книга по проектированию электрического освещения/Под редакцией Кнорринга Г.М. – «Энергия», 1976
3 Князевский Б.А., Липкин Б.Е. Электроснабжение промышленных предприятий. – М.: Высшая школа,1986
