9.2. Технологии проектирования

Среди технологий проектирования ИС выделяют два основных класса: каноническую и индустриальную технологии.

Классификация технологий проектирования представлена на рис. 42.

Технологии проектирования

Каноническое проектирование

Индустриальное проектирование

Типовое проектирование

Автоматизированное проектирование

Рис. 42. Классификация технологий проектирования

Каноническое(классическое, традиционное)проектированиеИС отражает особенности ручной технологии индивидуального (оригинального) проектирования, осуществляемого на уровне исполнителей. Оно предназначено для создания индивидуальных (оригинальных) проектов с учетом особенностей объекта применения ИС. Как правило, каноническое проектирование применяется для небольших локальных ИС, не предназначенных для тиражирования. В основе канонического проектирования лежит каскадная модель ЖЦ.

Технологии индустриального проектированияиспользуют специальную компьютерную поддержку процесса проектирования, оправданную при разработке сложных интегрированных ИС.

Технологии индустриального проектирования подразделяются на типовые и автоматизированные.

Типовоеиндустриальное проектированиепредполагает конфигурирование ИС из готовых типовых проектных решений (программных модулей). Некоторые модули ИС носят типовой характер (модуль бухгалтерского учета, управления снабжением, сбытом и т. д.), ряд других модулей требуют индивидуальной разработки.

Индустриальное автоматизированное проектированиесохраняет преимущества индивидуального подхода к проектированию и при этом обеспечивает сокращение сроков и стоимости проектирования за счет использования CASE-технологий (Computer-Aided Software / System Engineering). CASE-технология представляет собой совокупность методов анализа, проектирования, разработки и сопровождения ИС, поддержанную комплексом взаимосвязанных средств автоматизации. CASE – это инструментарий, позволяющий автоматизировать процесс проектирования и разработки ИС.

9.3. Каноническое проектирование ис

Процесс проектирования рекомендуется проводить в соответствии с ГОСТ 34.601. Указанный ГОСТ предлагает 8 стадий процесса проектирования, которые сведены в табл. 13.

Таблица 13. Стадии развития ИС

Стадии ЖЦ ИС	Состав работ
Предпроектные стадии
1. Формирование требований к ИС	1.1. Предпроектное обследование объекта автоматизации (организации) и обоснование необходимости создания ИС. 1.2. Формирование требований пользователя к ИС. 1.3. Написание технико-экономического обоснования
2. Разработка концепции ИС	2.1. Изучение бизнес-модели объекта автоматизации. 2.2. Проведение научно-технических работ. 2.3. Разработка вариантов концепции ИС, выбор варианта в соответствии с требованиями пользователя
3. Техническое задание (ТЗ)	3.1. Разработка и утверждение ТЗ
Стадии технического и рабочего проектирования
4. Эскизный проект	4.1. Разработка предварительных проектных решений по системе в целом и по подсистемам (техническое, программное, информационное, математическое и др. виды обеспечения)
5. Технический проект	5.1. Разработка проектных решений по системе и ее частям. 5.2. Составление плана мероприятий по подготовке объекта автоматизации к внедрению ИС
6. Рабочая документация	6.1. Разработка рабочей документации на систему и ее части. 6.2. Разработка или адаптация ПО

Окончание табл. 13

Стадии ЖЦ ИС	Состав работ
Послепроектная стадия
7. Ввод в действие	7.1. Подготовка объекта автоматизации к вводу ИС. 7.2. Подготовка персонала. 7.3. Комплектация программными и техническими средствами, комплексами. 7.4. Строительно-монтажные работы. 7.5. Пусконаладочные работы. 7.6. Проведение предварительных испытаний. 7.7. Проведение опытной эксплуатации. 7.8. Проведение приемочных испытаний
8. Сопровождение ИС	8.1. Выполнение работ в соответствии с гарантийными обязательствами. 8.2. Послегарантийное обслуживание

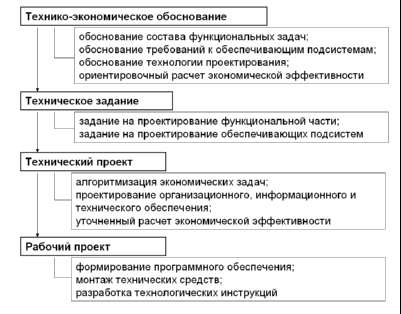

Стадии проектирования предполагают оформление специальной документации, последовательность составления которой представлена на рис. 43.

Рис. 43. Структура документации
