Стандартные зонды

Для сравнения между собой диаграмм КС, полученных в отдель­ных скважинах регионов со специфическими условиями залегания пород, исследования разрезов скважин осуществляются зондом од­них и тех же размера и типа, который называется стандартным.

Выбор стандартного зонда определяется следующими основными требованиями: 1) кривая КС должна быть достаточно диффе­ренцирована по вертикали и, следовательно, должна выделять-возможно большее число пластов в разрезе; 2) на кривой р_к должны достаточно четко отмечаться границы пластов разных удельных ■ сопротивлений; 3) значения КС против отдельных пластов не должны значительно отличаться от их истинных удельных сопротивлений.

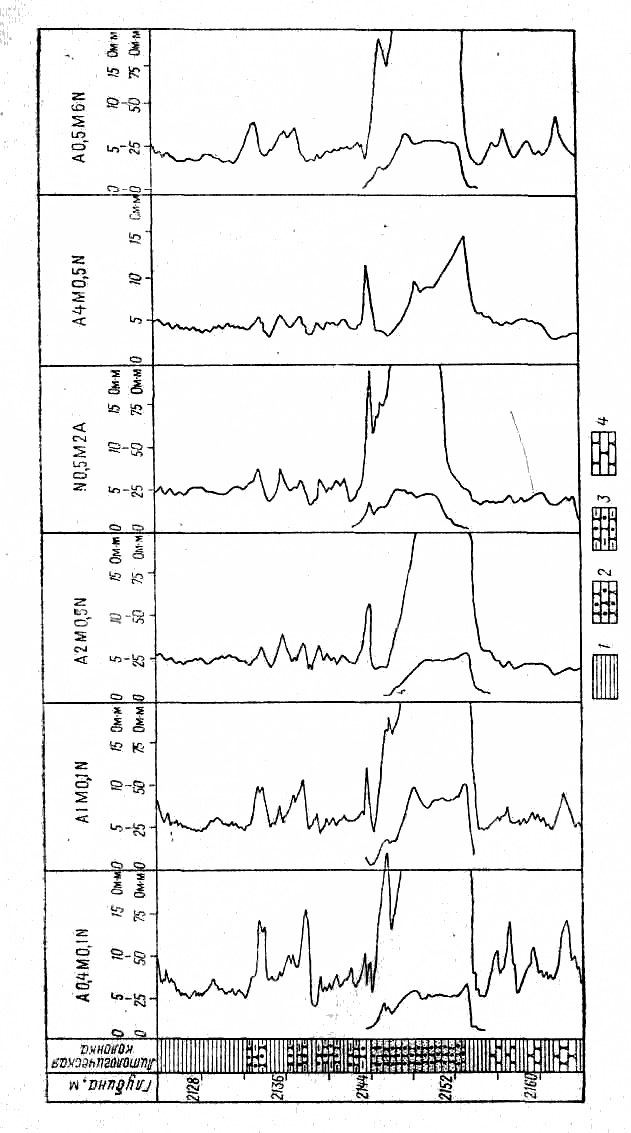

Указанные выше требования противоречивы. Так, для выделения максимального числа пластов необходимо привлекать зонд малой длины (L <^h), однако значения р_к, зафиксированные таким зондом, будут существенно искажены влиянием скважины и зоны проник­новения промывочной жидкости. Если выбрать в качестве стандарт­ного зонд большой длины (L ^> d_c), показания р_к которого в мощных пластах близки к их истинным удельным электрическим сопротивле­ниям, то полученная кривая КС будет слабо дифференцирована по вертикали и сильно искажена экранными явлениями вследствие влияния соседних пластов на величину р_к. При выборе стандартного зонда имеет значение не только его размер, но и тип. Например, в тонкослоистом разрезе нецелесообразно применять потенциал-зонд, так как по его кривым КС невозможно выделить тонкие пласты • высокого сопротивления.

На практике в качестве стандартного зонда обычно применяют зонд средней длины, который позволяет получить наиболее опти­мальные данные об изучаемом геологическом разрезе.

В районах, разрезы которых сложены преимущественно песчано-глинистыми образованиями, в качестве стандартного зонда чаще всего применяется последовательный градиент-зонд. Он позволяет наиболее уверенно разделить пласт на нефтегазоносную и водонос­ную части, если в нем присутствует подошвенная вода. При выборе

Таблица 2 Стандартные зонды и районы^их применения

Районы Литологический тип разреза Зонды

Волго-Уралье Карбонатный и песчано- В7,5А0,75М; М4А0,5В;

глинистый В0.5А4М

Западная Сибирь Песчано-глинистый М2А0,5В; В4А0,5М Л

Южно-Каспийская впа- То же В0.5А2М; N0,25M2,25A

дина

Западное Предкавказье » ■ М2,5А0,25В; В2,5А0,25М

Прикаспийская впадина » В0,5А2М; В0,5АЗМ;

М0.5АЗВ

Восточное и Централь- Карбонатный и песчано- В0,25А2М ное Предкавказье глинистый

Украина Песчано-глинистый, карбо- A2M0,5N; N8M0,5A

натный и гидрохимиче­ский

Ферганская долина Песчано-глинистый, карбо- В0,25А2,5М

натный и гидрохимиче­ский

стандартного градиент-зонда имеет значение установление рассто­яния между сближенными парными электродами. Обычно оно соста­вляет V₄—¹/₁о длины зонда. Увеличение разноса между парными электродами ведет к сглаживанию кривых сопротивления и сниже­нию аномалий р_к, особенно против тонких высокоомных пластов.

В районах, разрезы которых представлены карбонатными вы-сокоомными отложениями, в качестве стандартного зонда исполь­зуется потенциал-зонд длиной 0,5—0,75 м. Получаемая потенциал-зондом в высокоомных мощных пластах кривая сопротивления имеет симметричную форму, поэтому наиболее благоприятна для расчленения разреза, и величина р_к -*• р_п.

Нередко в качестве стандартных зондов используют и градиент-зонд и потенциал-зонд, а в дополнение к последовательному гра­диент-зонду — обращенный градиент-зонд той же длины с целью более точной отбивки кровли высокоомных пластов.

Стандартные зонды, применяющиеся для изучения разрезов скважин в различных нефтегазоносных районов Советского Союза,приведены в табл. 2. I

Тип и размер стандартного зонда могут подбираться и зависимости от степени геолого-геофизической изученности райора, особеннона стадии поисково-разведочных работ. /
