1. Выбор элементной базы
1.1 Конструктивные и эксплуатационные параметры элементов
Таблица 1. Конструктивные и эксплуатационные параметры элементной базы
Наименование элементов |
Кол- во |
Конструктивные параметры |
Эксплуатационные параметры | |||||||
|
|
В Е С (г) |
Интенстивность отказов
|
Занимаемая площадь S мм2 |
|
Диапазон рабочих температур 0C
|
Относительная влажность воздуха (%) | |||
Стабилитрон: |
|
|
|
|
|
| ||||
1N4737A |
1 |
2 |
0,20 |
22 |
-65 до +175 |
98 | ||||
|
|
|
|
|
|
| ||||
Транзистор: |
|
|
|
|
|
| ||||
КТ 827А |
1 |
4 |
0,40 |
54 |
-55 до +150 |
98 | ||||
КТ 961А |
1 |
|
|
|
|
| ||||
|
|
|
|
|
|
| ||||
|
|
|
|
|
|
| ||||
Резисторы: |
5 |
0,15 |
0,10 |
13,2 |
-60 до +70 |
98 | ||||
|
|
|
|
|
|
| ||||
|
|
|
|
|
|
| ||||
Конденсатор: |
|
|
|
|
|
| ||||
|
|
|
|
|
|
| ||||
|
|
|
|
|
|
| ||||
К50-6 |
1 |
0,8 |
0,05 |
38,64 |
-60 до +125 |
98 | ||||
|
|
|
|
|
|
| ||||
|
|
|
|
|
|
| ||||
Диоды: |
|
|
|
|
|
| ||||
1N5402 |
4 |
0,53 |
0,20 |
48 |
-60 до +70 |
98 | ||||
1N4148 |
2 |
|
|
|
|
| ||||
|
|
|
|
|
|
| ||||
Тиристоры: |
|
|
|
|
|
| ||||
КУ221Б |
2 |
3 |
0,20 |
35 |
-60 до +125 |
98 | ||||
|
|
|
|
|
|
| ||||
Варистор: |
|
|
|
|
|
| ||||
Epcos
|
1 |
5 |
0,20 |
65 |
-40 до +85 |
98 | ||||
|
|
|
|
|
|
| ||||
|
|
|
|
|
|
|
1.2 Эскизы навесных компонентов
Воспользовавшись справочной литературой 2, 4, 6 и 7 приведём эскизы компонентов, устанавливаемых на печатную плату ячейки электронного блока.
Рис.1 Стабилитрон 1N4737A.
Рис.2 Кремниевый эпитаксиально-планарный полевой транзистор с изолированным затвором, обогащением
n-канала. Предназначен для использования в качестве элемента коммутации электрических цепей в аппаратуре средств связи, телефонных аппаратах и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.
Рис.З Тиристоры кремниевые КУ221Б, диффузионные, структуры p-n-p-n, триодные, незапираемые, импульсные, высокочастотные

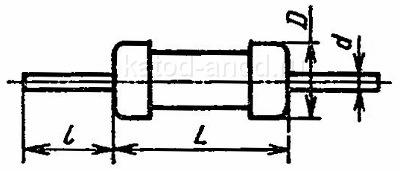

Рис,4 Резисторы МЛТ с металлоэлектрическим проводящим слоем, Предназначен для работы в цепях переменного, постоянного и импульсного тока в качестве элементов навесного монтажа.
Рис.5 Дисковой варистор EPCOS в специальном пластиковом корпусе. Он сочетает в себе все преимущества выводных варисторов TDK-EPCOS, а так же обеспечивает более совершенную защиту цепи за счет встроенного плавкого предохранителя.
Рис.6 Конденсатор К50-6
Рис. 7 Диоды 1N5406
