10. Подготовка исходной геодезической информации для выноса в натуру границ земельных участков.
Одной из главных стадий межхозяйственного землеустройства является создание комплексных и детальных проектов организации территории с последующим применением результатов проектирования на местность.
Процесс землеустроительного проектирования вкл. следующие этапы:
1) Составление экономически обоснованного эскизного проекта размещения запланированных объектов на данной территории.
2) Техническое проектирование, позволяющее путем инженерно – геодезических измерений и расчетов определить с требуемой точностью геометрическое расположение объектов проектирования в соответствие с эскизом их размещения.
3) Подготовку геодезических данных для перенесение на местность проектных точек.
4) Составление рабочего чертежа определяющего рациональный порядок выполнения геодезических построений на местности.
5) Перенесение и закрепление на местности проектных точек путем построения отрезков линий и их направлений заданных на чертеже.
6) Обязательно выполняется исполнительная съемка запроектированных объектов после их перенесения в натуру, контроль геодезических построений на местности в соответствие с установленными требованиями.
При эскизном проектировании используются материалы, топографические карты, ЦММ, а.ф.с. материалы.
При техническом проектировании необходимые исходные данные получают как по результатам измерений на местности, так и путем измерений на планово-картографической основе. Выбор способа получения исходной информации зависит от требуемой точности определения характеристик точек проектируемого объекта.
При измерении геометрических элементов на плане точность технического проектирования снижается. Поэтому для технического проектирования различных объектов строительства и сравнительно небольших участков хозяйств, имеющих высокую природно-хозяйственную ценность, надо использовать данные геодезических измерений на местности.
11. Ориентирование линии.
Определение направления линии на местности или на карте относительно исходных направлений наз. ориентированием.
Исходные направления: геодезический, астрономический, магнитный меридианы. Ориентирующими углами, определяющими направление линии, служат истинные и магнитные азимуты, дирекционные углы и румбы.
Астрономический (истинный) азимут – двугранный угол между плоскостью меридиана, проходящего через данную точку и вертикальной плоскостью, проходящей через линию местности. Отсчитывается от северного направления меридиана по ходу часовой стрелке. (0 о -360о)
Геодезический азимут: азимут, отсчитываемый от плоскости астрономического меридиана наз. астрономический истинный азимут, а отсчитанный от плоскости геодезического меридиана наз. геодезическим истинным азимутом.
Из-за неравномерного распределения магнитных масс в теле земли геогр. и магнитные полюса не совпадают.

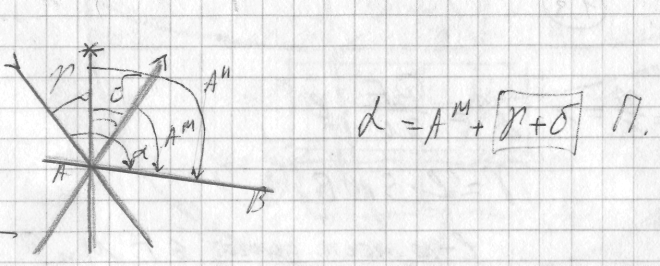

Магнитный азимут – горизонтальный угол, отсчитываемый от северного направления магнитного меридиана или линии параллельной ему по часовой стрелке до определяемой линии. (0 о -360о) Определяют буссолью.
Дирекционный угол на плоскости – горизонтальный угол, отсчитываемый от северного направления осевого меридиана или линии параллельной ему по часовой стрелке до определяемой линии. (0 о -360о)
Румб – острый угол, отсчитываемый от ближайшего исходного направления (северного или южного) до определяемой линии. (0 о -90о)
Румбы бывают: осевые, магнитные, истинные в зависимости от направления их определения.

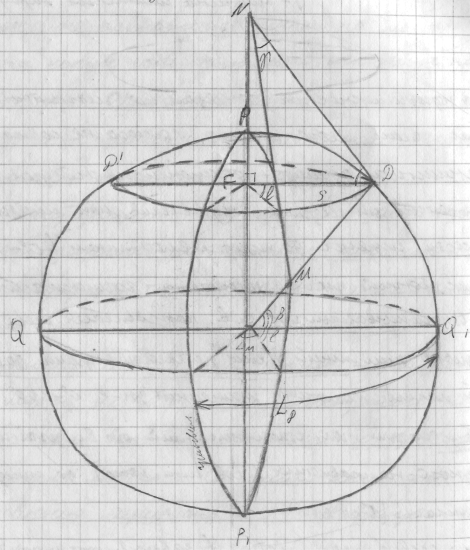

Угол сближения меридиана – угол, образованный двумя полуденными линиями.
LM- угол м/у гринвичским меридианом и меридианом РМР1.
β- угол м/у отвесной линией проходящей через т. Д. и пл. экватора (широта т.Д).
Д’Д - параллель
NД - полуденная линия, касательная к т. Д
NM- полуденная линия, касательная к т. М
γ- сближение меридиана.
т.к. угол сближения меридиана в пределах зоны не велик, то его можно считать центральным углом дуги ДМ.
На плоскости за сближение меридианов принимается угол отклонения осевого меридиана от истинного. Зная величину α и γ можно найти An.
α = An + γ.
В пределах зоны восточное γ имеет «+», западное γ имеет «-».
Угол отклонения магнитного меридиана от географического наз. склонением магнитной стрелки. В России колебания склонения магнитной стрелки в пределах 15о.
На местности ориентирование производят с помощью буссоли, компаса, герокомпаса.
