1.3.2. Выбор схем распределительных устройств.
Схемы выбираются с учетом современных стандартов ФСК [12, 13]
1.3.2.1. РУ высшего напряжения 110 кВ.
Таблица 1.2. Возможные варианты схем
|
|
Выбираем схему №2 (две рабочие системы шин), т.к. планируется использование элегазовых выключателей, которые ремонту не подлежат. Присутствует более двух не резервируемых присоединений, и, как следствие, требуется сохранение их в работе при плановом отключении системы сборных шин.
1.3.2.2. РУ среднего напряжения 35 кВ.
Возможные варианты схем:
Одна секционированная система сборных шин.

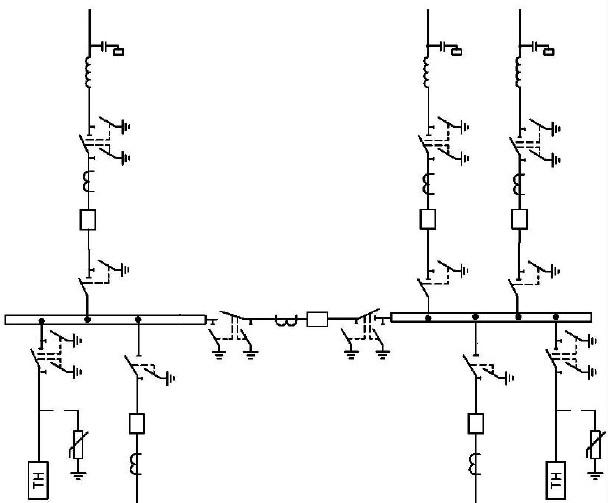

Выбираем схему «Одна рабочая секционированная выключателем система шин», т.к. в нашей схеме два трансформатора и три отходящие линии, а также одна из лучших в плане установки элегазовых выключателей.
1.3.2.3. РУ НН (10 кВ).
С целью ограничения токов КЗ используется установка трансформаторных реакторов. Поэтому в качестве схемы электрических соединений на РУ НН можно использовать две секционированные системы сборных шин.
Итог:
ВН – Две рабочие системы шин
СН – Одна рабочая система шин
НН – 1СССШ.
1.4. Выбор схемы питания собственных нужд, включая числа, типов и мощности трансформаторов собственных нужд.
Приемниками энергии системы СН подстанции являются: электродвигатели системы охлаждения трансформаторов и СК, устройства обогрева масляных выключателей и шкафов с установленными в них электрическими аппаратами и приборами, электродвигатели компрессоров, электрическое освещение и отопление, система пожаротушения. Наиболее ответственными приемниками ЭЭ СН являются приемники систем управления, телемеханики и связи, электроснабжение которых может быть осуществлено или от сети переменного тока через стабилизаторы и выпрямители, или от независимого источника энергии – аккумуляторной батареи(АБ).
Для питания собственных нужд подстанции рассматриваются две схемы питания на одном напряжении 0.38/0.22 кВ. от двух трансформаторов собственных нужд по схеме с зависимым источником оперативного тока и схема с независимым источником оперативного тока. Недостаток схемы с независимым источником оперативного тока по сравнению со схемой с зависимым источником оперативного тока - больше эксплуатационные расходы (из-за наличия аккумуляторной батареи), большая стоимость как самих АБ, так и сети централизованного распределения постоянного тока. В тоже время достоинством аккумуляторных батарей является независимость от внешних условий и способность выдерживать значительные кратковременные перегрузки от наложения на нормальный режим работы АБ импульсных токов включения приводов выключателей. Постоянный оперативный ток от аккумуляторных батарей применяется на крупных подстанциях напряжением 330кВ и выше, на подстанциях 110-220кВ с числом масляных выключателей 3 и более и на подстанциях с воздушными выключателями, следовательно, для питания СН выбрана схема питания на одном напряжении 0.38/0.22кВ. от двух трансформаторов собственных нужд по схеме с независимым источником оперативного тока, подключаемых к шинам РУ НН.
Каждый трансформатор следует выбирать по полной нагрузке собственных нужд, так как при повреждении одного из них оставшийся в работе должен обеспечить питание всех потребителей собственных нужд.
Примеры схем собственных нужд подстанции приведены на рисунке.
Выбираем трансформатор ТСЗ – 400/10:
