8.2.2 Схемы включения мдп-транзистора

Практическое применение получили схемы включения полевых транзисторов с общим истоком, с общим стоком и с общим затвором.

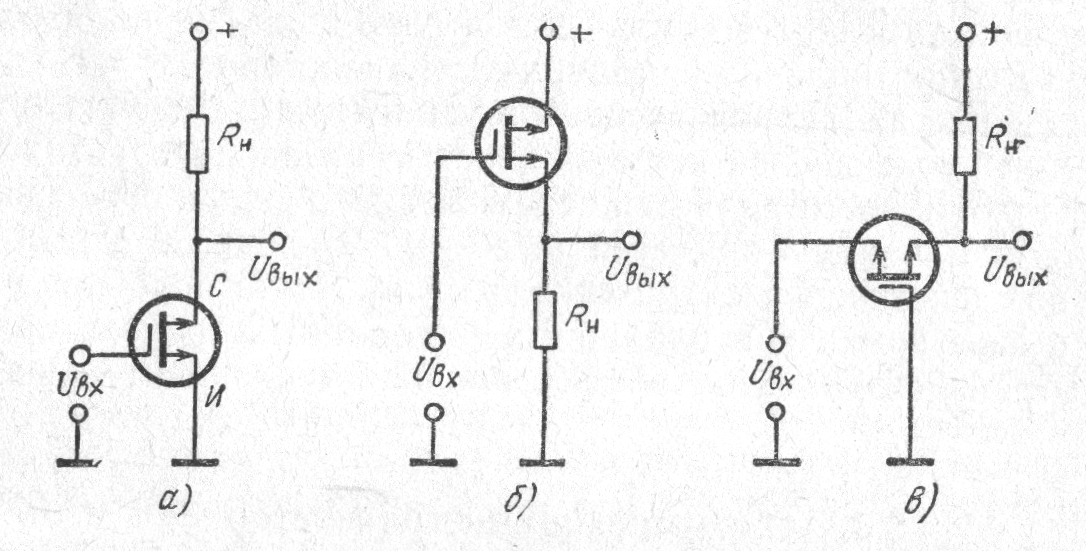

Рис. 10 Включение МДП-транзистор по схеме с общим истоком (а), с общим стоком (б) и с общим затвором (в)

К преимуществам МДП-транзисторов по сравнению с биполярными можно отнести:

- высокое входное сопротивление, которое определяется только сопротивлением утечки диэлектрика и достигает 10¹²-10¹⁵ Ом по постоянному току;

- низкий уровень шумов, что объясняется малым вкладом рекомбинационных процессов, ток как в переносе тока в полевых транзисторах в отличие от биполярных участвуют только основные носители;

- относительная простота изготовления.
