1.Архитектура. Сущность архитектуры, определения и задачи Архитектура – искусство возведения зданий и сооружений. Архитектура рассматривается как система материальных ценностей, формирующих пространственную среду для жизни и деятельности людей. Архитектура изучает методы, а также технические и художественные приемы проектирования зданий и сооружений и их комплексов. В строительной практике различают понятия «здание» и «сооружение». В зданиях, объединяющих различные помещения, люди живут, работают, учатся, отдыхают. Иначе говоря, здания с его. помещениями служат для выполнения людьми определенных процессов труда и быта, называемых технологическими или функциональными. Сооружения же предназначаются для выполнения каких-либо сугубо технических задач (например, мост, плотина, набережная, доменная печь). С другой стороны, понятие «сооружение» нередко применяют как обобщающий термин, т. е. здания тоже иногда относят к сооружениям. Учитывая эго, мосты, плотины и т. п. обычно принято называть инженерными сооружениями. Приступая к изучению курса, прежде всего необходимо дать определение предмета архитектуры, включающего в себя весьма сложные и многообразные понятия. Архитектурой, или зодчеством, в двояком смысле называют систему материальных структур (здания и их комплексы), формирующую пространственную среду, искусственно создаваемую для осуществления различных процессов человеческой деятельности быта, труда, культуры). С другой стороны, под архитектурой понимают также совокупность определенных художественно-композиционных качеств, присущих тому или иному зданию и оказывающих эмоциональное воздействие на сознание людей. Таким образом, архитектура является частью материальной культуры и одновременно искусством. Неотъемлемым качеством архитектуры здания является соответствие его практическому утилитарному назначению, т. е. соответствие функциональному процессу или характеру той деятельности, которая будет происходить в здании. Создание наиболее удобной и благоприятной среды для деятельности человека составляет первую и основную функциональную сторону архитектуры. Как произведение искусства, архитектура здания выражает в художественной форме определенное идейное содержание, отражает характер общественных отношений людей, их идеологию и художественные вкусы. В этом состоит вторая сторона архитектуры — художественная. Наряду с требованиями функциональной целесообразности и художественной выразительности архитектура зданий должна также удовлетворять требованиям прочности, долговечности и экономики. Учитывая сказанное выше, архитектуру можно рассматривать с трех сторон: функциональной, художественной и инженерно-экономической. Об этих трех сторонах архитектуры еще две тысячи лет тому назад. Все стороны архитектуры — удобство, прочность, экономичность и красота — должны быть тесно связаны между собой, находиться в органическом единстве, однако практическое назначение архитектуры (польза) должно быть главным. Рассматривая три стороны архитектуры — функциональную, художественную и инженерно-экономическую, надо иметь в виду, что все они изменяются в процессе исторического развития. На всех этапах развития общества архитектура зависит от уровня производительных сил, от формы производственных отношений и классовой борьбы. Она отражает идеи господствующего класса и особенности культуры данного народа. В архитектуре зданий и населенных мест находят свое отражение также природно-климатические условия, национальные особенности парода и черты, свойственные общественному строю. В процессе проектирования здания все многочисленные требования, предъявляемые к его архитектуре, необходимо тщательно учитывать, гармонически сочетать для создания единого организма. Достигается это путем использования различных средств архитектурной композиции. Архитектурной композицией называется такое сочетание частей и форм здания (или комплекса зданий) и соотношение их между собой, которое служит целям создания реалистического архитектурного сооружения, удовлетворяющего как функциональным, так инженерно-техническим в художественным трсбоваяия:,!. В узком смысле под архитектурной композицией понимают весь творческий процесс проектирования архитектурного сооружения. Проектирование всякого здания имеет конечной целью создание того или иного композиционного решения, т. е. сочетание всех требований и элементов здания в гармонически связанное и законченное единое целое. В процессе проектирования здания можно различать несколько стадий композиции: архитектурно-функциональную, т. е. кое сочетание объемно-планировочных элементов здания, которое в наилучшей степени удовлетворяло бы утилитарному назначению здания; архитектурно-художественную, которая имеет целью придать нужную архитектурную выразительность внешнему виду здания и его внутренним помещениям; 3) архитектурно-конструктивную, целью ко торой является подбор строительных материалов и конструкций, конструктивных схем, несущих и ограждающих конструктивных элементов. При решении инженерно-конструктивных вопросов проектирования здания важное значение имеет учет требований строительной физики — науки, которая в настоящее время является неотъемлемой частью курса архитектуры.
|
2. виды гражданских зданий, их классификация. Схемы объемно планировочных решений. К гражданским относят здания, предназначенные для обслуживания бытовых и общественных потребностей людей. Эти здания разделяют па жилые и общественные (административные, учебные, детские учреждения, культурно-просветительные, торговые, коммунальные и др.). К крупноблочным относят здания, стены которых монтируют из искусственных камней большого размера, называемых крупными блоками л имеющих массу до 3 г, а иногда и более. В таких зданиях крупные размеры имеют не только элементы стен, но и другие части здания (например, перекрытия, перегородки, лестницы и др.). Монтируют элементы крупноблочных зданий с помощью монтажных механизмов (обычно башенных кранов), Крупнопанельными называют здания, монтируемые из заранее изготовленных на заводе крупноразмерных плит, называемых панелями, из которых собирают наружные и внутренние стены, перекрытия, перегородки, балконные площадки. Общественные здания и сооружения предназачены для размещения в них различного вида учреждений и предприятий, призванных обеспечить социальное, бытовое, культурное и коммунальное обслуживание населения. К ним относят учреждения: здравоохранения, физической культуры и социального обеспечения (больницы, госпитали, поликлиники, санатории, дома отдыха, спортивные здания и сооружения, интернаты и др.); просвещения (детские сады, детские ясли, общеобразовательные школы, профтехучилища, техникумы, высшие учебные заведения и др);культуры (библиотеки, музеи, ботанические сады, дома культуры, клубы и др.); искусства (театры, кинотеатры, цирки, концертные залы и др.) Для всех видов общественных зданий присущи основные планировочные элементы: помещения основного функционального назначения (в административных зданиях — рабочие кабинеты, комнаты; в зальных помещениях — залы, в торговых зданиях и зданиях общественного питания — торговые и обеденные залы, в библиотеках — читальные залы и книгохранилища и т. д.); входной узел — в составе тамбура, вестибюля и гардероба; узел вертикального транспорта — лестницы, лифты; помещения движения и распределения людских потоков в коридорных зданиях — коридоры и рекреации; в театральных — фойе и кулуары; санитарный узел — туалеты, умывальники, комнаты личной гигиены. Жилые здания подразделяют на группы в зависимости от назначения, объемно-планировочных и конструктивных решений, долговечности и степени огнестойкости. По назначению жилые дома составляют три подгруппы: жилые дома постоянного, временного и кратковременного проживания. Жилые дома постоянного проживания — это дома, в которых население проживает постоянно в течение длительного срока. Основным планировочным элементом таких домов является квартира и в нормах проектирования их относят к квартирным домам. К жилым домам для временного проживания относят общежития; они обычно компонуются по коридорной схеме планировки — жилые комнаты располагаются по обеим сторонам коридора. К группе жилых домов для кратковременного проживания относятся гостиницы, туристские базы, мотели, пансионаты. Эти типы домов проектируют, как и общежития, по коридорной схеме. Объемно-планировочные решения характеризуются этажностью и планировкой. По этажности дома классифицируют на малоэтажные и многоэтажные. В группе многоэтажных домов безлифтовые дома высотой 3—5 этажей относят к средней этажности. Основной планировочной единицей жилого дома квартирного типа является квартира. В состав квартиры входят жилые комнаты, кухня, санитарный узел (ванная и туалет) и передняя. Квартиры различают по числу комнат. На рисунке показана планировка небольшой двухкомнатной квартиры на семью из 2—3 человек. Жилые комнаты составляют жилую площадь; площадь кухни, санитарного узла, передней, коридоров (заштрихована на рисунке) относят к подсобной, сумма жилой и подсобной составляет общую площадь. Общая площадь квартиры в городских домах согласно нормам проектирования составляет: однокомнатной — 28 и 36 м2, двухкомнатной — 41 и 48 м2, трехкомнатной — 58 и 63 м2, четырехкомнатной — 70 и 74 ма, пятикомнатной — 84 и 91 м2. Первое значение относится к домам группы А, а второе — к домам группы Б. По объемно-планировочным признакам: Объемно-планировочной структурой здания называется система объединения главных и вспомогательных помещений избранных размеров и формы в единую целостную композицию. По признакам расположения и взаимосвязи помещений различают несколько объемно-планировочных систем зданий (рис). Анфиладная система предусматривает непосредственный переход из одного помещения в другое через проемы в их стенах. Анфиладная система позволяет создать здание очень компактной и экономичной структуры в связи с отсутствием (или минимальным объемом) коммуникационных помещений. Все основные помещения в здании при анфиладной системе являются проходными, поэтому она применима лишь в зданиях преимущественно экспозиционного характера (музеях, картинных галереях, выставочных павильонах), либо частично в отдельных элементах здания, например между помещениями одной воспитательной группы в детском дошкольном учреждении. Система с горизонтальными коммуникационными помещениями предусматривает связь между основными помещениями через коммуникационные (коридоры или галереи). Это позволяет главные помещения проектировать непроходными. Помещения здания по отношению к горизонтальной коммуникации могут располагаться с одной или двух сторон. Планировочная компактность и экономичность решения здания с горизонтальными коммуникациями оценивается количеством площади основных и вспомогательных помещений здания на единицу площади или длины коммуникационных помещений. По этому признаку наиболее экономичны схемы с двумя параллельными или кольцевыми коридорами. Система планировки с горизонтальными коммуникационными помещениями широко применяется в проектировании гражданских зданий самого различного назначения — общежитий, гостиниц, школ, больниц, административных зданий и т. п. Секционная система заключается в компоновке здания из одного или нескольких однохарактерных фрагментов (секций) с повторяющимися поэтажными планами, причем помещения всех этажей каждой секции связаны общими вертикальными коммуникациями — лестницей или лестницей и лифтами. Секционная система — основная в проектировании квартирных жилых домов средней и большой этажности фрагментарно включается в объемно-планировочную структуру зданий общежитий, больниц, детских учреждений и др. Зальная система строится на подчинении относительно небольшого числа подсобных помещений главному зальному, которое определяет функциональное назначение здания в целом. Наиболее распространена зальная система в проектировании зрелищных, спортивных и торговых зданий — спортивный зал, крытый плавательный бассейн, кинотеатр, крытый рынок и др. Зальную систему применяют для зданий с одним или несколькими залами. Атриумная система — с открытым или крытым двором, вокруг которого зазмещены основные помещения, связанные с ним непосредственно через открытые (галереи) или закрытые (боковые коридоры) коммуникационные помещения. Смешанная (комбинированная) система, включающая элементы различных систем, встречается преимущественно в многофункциональных зданиях. Так, в молодежном клубе или Дворце пионеров зальная система зрелищных и спортивных помещений сочетается с коридорной планировкой помещений для кружковых занятий. 1—анфиладные; 2—с горизонтальными коммуникациями; 3—секционная; 4—зальная; 5— атриумная; 6— комбинированная; а—анфиладная линейная; б—то же, центрическая; в— галерейная; г— коридорная; д— коридорно-кольцевая; е—двухкоридорная. |
3. Требования, предъявляемые к гражданским зданиям. Здания должны удовлетворять следующим требованиям: соответствовать своему назначению, т. е. создавать наилучшие условия для быта и труда людей; быть прочными, устойчивыми, долговечными; безопасными в пожарном отношении; удовлетворять санитарно-гигиеническим, экономическим и архитектурным требованиям. Качество зданий определяется степенью их долговечности и огнестойкости, эксплуатационными качествами и характером предъявляемых к ним архитектурных требований. Долговечность зданий зависит от долговечности конструкций, которая обеспечивается применением материалов, имеющих надлежащую стойкость (морозо-, влаго- и биостойкость, стойкость против коррозии, высокой температуры, циклических температурных колебаний и других разрушающих воздействий окружающей среды), а также специальными конструктивными решениями. Долговечность ограждающих конструкций определяется сроком их службы без потери требуемых эксплуатационных качеств. Строительными нормами установлено три степени долговечности ограждающих конструкций: I степень — со сроком службы не менее 100 лет; II степень — со сроком службы не менее 50 лет; III степень — со сроком службы не менее 20 лет. Степень огнестойкости зданий зависит от степени возгораемости основных частей здания и их предела огнестойкости. По степени возгораемости все строительные конструкции подразделяют на три группы в зависимости от того, к какой группе возгораемости относится материал, из которого они выполнены. К несгораемым относят конструкции, выполненные из несгораемых материалов (например, кирпичная стена). Трудносгораемыми считают конструкции, выполненные из трудносгораемых материалов (например, фибролитовые перегородки), а также конструкции из сгораемых материалов, защищенные от огня штукатуркой или облицовкой из несгораемых материалов (например, деревянные стены, оштукатуренные с обеих сторон). К сгораемым относят конструкции, выполненные из сгораемых материалов и не защищенные от огня (например, деревянная неоштукатуренная стена). Пределом огнестойкости конструкции называется время (в часах) от начала огневого испытания до появления одного из следующих признаков: сквозных трещин, обрушения, повышения температуры на необогреваемой поверхности более чем на 140° в среднем, или на 180° в любой точке по сравнению с температурой до испытания, или более чем на 220° независимо от температуры до испытания. Предел огнестойкости кирпичной стены толщиной в 1 кирпич равен 5,5 ч, тогда как незащищенных стальных колонн — всего 0,25 ч. Здания по степени огнестойкости подразделяют на пять степеней. К зданиям I, II и III степеней огнестойкости относят каменные, к IV степени — деревянные оштукатуренные, к V — деревянные неоштукатуренные. В зданиях I и II степеней огнестойкости стены, опоры, перекрытия и перегородки предусматривают несгораемые, причем предел огнестойкости этих элементов в зданиях I степени выше, чем во II. В зданиях III степени огнестойкости стены и опоры возводят несгораемые, перекрытия и перегородки трудносгораемые Деревянные здания IV и V степени огне-тойкости по противопожарным требованиям строят высотой не более 2 этажей. Эксплуатационные качества гражданских зданий характеризуются составом помещений, нормами их площадей и объемов, качеством наружной и внутренней отделки и уровнем инженерного оборудования. При этом ограждающие конструкции здания, как было указано в § 2, должны быть стойкими против атмосферных и других физико-химических воздействий, а также обладать надежными теплоизоляционными и звукоизоляционными свойствами. По совокупности показателей долговечности и огнестойкости основных конструктивных элементов эксплуатационных качеств здания подразделяют на четыре класса, К I классу относят здания, к которым предъявляют повышенные требования, а к IV классу — здания, которые удовлетворяют минимальным требованиям долговечности, огнестойкости и эксплуатации. Для зданий различного назначения требования, определяющие их класс, устанавливают разные. Эти требования изложены в нормах проектирования соответствующих зданий.
|
||||||
6. Стеновые (бескаркасные) конструктивные схемы, определение, виды. Выполнить план этажа продольно-стеновой схемы. Выбрать конструкцию наружной стены. Конструктивная система представляет собой совокупность взаимосвязанных конструктивных элементов здания, обеспечивающих его прочность, устойчивость и необходимый уровень эксплуатационных качеств. В конструктивной системе совмещают несущие конструкции, воспринимающие силовые воздействия и выполняющие функции защиты внутреннего пространства зданий от несиловых воздействий. При компоновке конструктивной системы здания определяется статическая роль каждой из его несущих и ограждающих конструкций. Несущие конструкции здания состоят из вертикальных и горизонтальных взаимосвязанных элементов. .Бескаркасная (стеновая) система— основа проектирования жилых домов различных этажности и назначения (квартирные дома, общежития, гостиницы, пансионаты) и для разных инженерно-геологических условий. Выбор этой системы связан с относительной стабильностью объемно-планировочных решений жилых зданий и ее технико-экономическими преимуществами, благодаря чему расширяется применение бескаркасной системы для массовых типов общественных зданий (детских дошкольных учреждений, школ, поликлиник и др.). В зданиях с несущими стенами нагрузку от перекрытий и крыши воспринимают степы: продольные, поперечные или одновременно те и другие. По этажности условно подразделяют па малоэтажные (высотой до трех этажей), многоэтажные (от четырех до восьми этажей), здания повышенной этажности (от 9 до 25 этажей) и высотные (более 25 этажей). При определении этажности здания учитывают только надземные этажи, уровень пола которых расположен не ниже отметки отмостки или тротуара. В качестве стен можно применять кирпичную кладку, монолитный бетон, камень и т.д.
|
||||||||
5. Конструктивные схемы зданий, определение и виды схем. Конструктивная схема - совместная работа несущих горизонтальных и вертикальных конструкций, обеспечивает прочность, жесткость зданий. В зависимости от вида несущего остова различают две основные конструктивные схемы зданий — с несущими стенами и каркасную. В зданиях с несущими стенами нагрузку от перекрытий и крыши воспринимают степы: продольные, поперечные или одновременно те и другие. В каркасных зданиях все нагрузки передаются на каркас, т. е. на систему связанных между собой вертикальных элементов — колонн и горизонтальных балок (прогонов или ригелей). Если колонны каркаса располагают и по периметру наружных стен, и внутри здания, то такой каркас называется полным. Помимо схем зданий с несущими стенами и каркасной применяется также схема с несущими наружными стенами и внутренним каркасом, колонны и столбы которого заменяют внутренние несущие стены. В этом случае каркас называют неполным. В практике нашего массового строительства сложилось три основных типа конструктивных решений жилых зданий: крупнопанельные дома, изготавливаемые полностью из сборных элементов, дома со стенами из штучных материалов (кирпич, мелкие и крупные блоки) и сборных остальных элементов; дома из пространственных блоков-комнат. Первые два типа зданий являются основными, третий пока еще не получил широкого распространения, но по своей идее этот тип дома перспективен. Конструктивные схемы основных, первых двух типов жилых зданий следующие: с продольными наружными и внутренними несущими стенами, с поперечными несущими стенами; смешанный тип с продольными и поперечными несущими стенами полным продольным и поперечным каркасом и продольными несущими стенами; с полным поперечным каркасом; с полным пространственным каркасом. В схемах а и в элементы перекрытий укладывают поперек здания, в схемах б, г и д — вдоль здания, в схеме е — в любом направлении, при смешанном типе с продольными и поперечными несущими стенами панели перекрытий опираются по контуру. Первая конструктивная схема с продольными наружными и внутренними несущими стенами может применяться как для домов с панельными стенами, так и со стенами из штучных материалов. Выбор той или иной конструктивной схемы зависит от этажности здания, района строительства, характера грунта и экономических расчетов. Например, для II и III строительно-климатических зон с обычными инженерно-геологическими условиями рекомендуются для зданий в 5, 9 и 16 этажей бескаркасные схемы, причем оказывается во всех случаях экономически целесообразной схема с продольными несущими стенами. Конструктивная схема: стеновые (бескаркасные), каркасные, объемно-блочные; комбинированные.
|
||||||||
4. Модульная координация размеров в строительстве. Правила привязки конструктивных элементов (стен, колонн) зданий к координатным (разбивочным) осям. Унификация — научно обоснованное сокращение числа общих параметров зданий и их элементов путем устранения функционально неоправданных различий между ними. Унификация способствует единообразию и сокращению количества основных объемно-планировочных размеров зданий (высот этажей, пролетов перекрытий, размеров оконных и дверных проемов и пр.) Основа унификации геометрических размеров изделий - модульная координация размеров в строительстве - взаимное согласование размеров зданий и сооружений, а также размеров и расположения их элементов, строительных конструкций и элементов оборудования на основе кратности модулю. Модуль - условная единица измерения, принятая в целях координации размеров. В большинстве европейских стран в качестве основного единого модуля М принята величина 100 мм, кратными которой назначают все основные размеры зданий. В полносборном и сборно-монолитном строительстве требования модульной координации отражаются и на проектировании опалубки и формовочного оборудования. Для повышения эффективности унификации международные органы по стандартизации приняли наряду с основным укрупненные и дробные модули (мульти- и субмодули). Укрупненный модуль (мультимодуль) — равен основному М, увеличенному в целое число раз. Установлен следующий предпочтительный ряд величин укрупненных планировочных модулей ЗМ, 6М, 12М, 15М, ЗОМ, 60М (т. е. 300, 600, 1200, 1500, 3000, 6000 мм). На его базе образованы два независимых ряда, а именно ряды: ЗМ, 6М, 12М, 60М и ЗМ, 15М, ЗОМ, 60М. Получают применение и неполные модульные ряды, например, ряд ЗМ, 6М, 12М, используемый в проектировании жилых и общественных зданий с мелкоячеистой объемно-планировочной структурой, или ряд 15М, ЗОМ, 60М, применяемый в проектировании общественных зданий с крупными помещениями. Укрупненные модули используют при назначении размеров основных архитектурно-конструктивных параметров зданий и конструкций: пролетов перекрытий и шагов стен и перегородок, высоты этажей, размеров проемов и др. Наряду с основным и укрупненным для назначения координационных размеров применяют дробные модули (субмодули) — 1/2М, 1/5М, 1/20М, 1/50М и 1/100М, равные соответственно 50, 20, 10, 5, 2, 1 мм. При этом дробные модули 1/2М и 1/5М служат при назначении размеров сечений основных конструкций (стен, перекрытий), 1/10М и 1/20М — сечений тонких перегородок из плитных изделий, модули 1/10М и 1/100М — для назначения размеров швов и зазоров между сборными элементами.При проектировании основные конструкции здания располагают в пространстве, совмещая с модульными плоскостями. Линии пересечения модульных плоскостей, совмещенных с несущими конструкциями здания, образуют линии разбивочных осей здания. Оси обозначают марками (цифрами и буквами) в кружках (маркировка осей). Для маркировки осей применяют арабские цифры и промаркируют оси вдоль стороны плана с большим количеством разбивочных осей. Порядок маркировки — снизу вверх и слева направо по левой и нижней сторонам плана. На чертежи разрезов кроме расстояний между разбивочными осями выносят отметки — расстояния (в метрах) от горизонтальной плоскости, уровень которой условно принят нулевым. Чаще всего за нулевой принимается уровень чистого пола первого этажа В начале строительства здания производится выноска осей здания на местность, называемая разбивкой здания, или разбивкой осей. Разбивочные оси используются для привязки конструкции — определения ее положения в плане здания при помощи размеров от оси или грани конструкции до ближайших разбивочных осей. Разработаны правила привязки, которые позволяют уменьшить число типоразмеров сборных элементов. С этой целью правила привязки в зданиях разных строительных и конструктивных систем приняты различными. В крупнопанельных зданиях разбивочные оси внутренних несущих стен совпадают с их геометрической осью, оси наружных стен из бетонных панелей размещают на расстоянии 100 мм, из панелей, изготовленных с применением листовых материалов, - 50 мм с внутренней грани стены.
|
7. Стеновые(бескаркасные) конструктивные схемы, определение, виды. Выполнить план этажа поперечно-стеновой конструктивной схемы. Конструктивная система представляет собой совокупность взаимосвязанных конструктивных элементов здания, обеспечивающих его прочность, устойчивость и необходимый уровень эксплуатационных качеств. В конструктивной системе совмещают несущие конструкции, воспринимающие силовые воздействия и выполняющие функции защиты внутреннего пространства зданий от несиловых воздействий. При компоновке конструктивной системы здания определяется статическая роль каждой из его несущих и ограждающих конструкций. Несущие конструкции здания состоят из вертикальных и горизонтальных взаимосвязанных элементов. Бескаркасная (стеновая) система— основа проектирования жилых домов различных этажности и назначения (квартирные дома, общежития, гостиницы, пансионаты) и для разных инженерно-геологических условий. Выбор этой системы связан с относительной стабильностью объемно-планировочных решений жилых зданий и ее технико-экономическими преимуществами, благодаря чему расширяется применение бескаркасной системы для массовых типов общественных зданий (детских дошкольных учреждений, школ, поликлиник и др.). бескаркасная схема является самой распространенной. Нагрузки передаются несущими стенами, в качестве материала которых выступает кирпич. Различают продольно стеновую, поперечно стеновую и перекрестно стеновую схемы.
План Варианты конструкции стен
|
8.Стеновые (бескаркасные) конструктивные схемы, определение, виды. Выполнить план этажа перекрестно - стеновой конструктивной схемы. Выбрать конструкцию наружной стены Бескаркасная схема является самой распространенной. Нагрузки передаются несущими стенами, в качестве материала которых выступает кирпич. Различают продольно стеновую, поперечно стеновую и перекрестно стеновую схемы. План и варианты конструкции стен
|
||||||
9.Каркасные и комбинированные конструктивные схемы, определение и виды. Вычертить схемы
|
||||||||
9.Продолжение |
||||||||
|
||||||||
10. Конструкции наружных стен. Что влияет на выбор конструкции наружной стены. Приведите примеры. Наружные стены могут быть выполнены из кирпичной кладки, бетона (монолитного пенобетона, газобетона и т.д.), стеновых панелей. Еще стены классифицируются по передаче нагрузок на несущие, ненесущие, самонесущие, висячие. Выбор конструкции стен зависит от конструктивной схемы здания, нагрузок на стены определяемых поверочными расчетами, климатической зоной в которой строится здание. Влияет: 1. Конструктивная схема 2. Климатические условия влияют на выбор стены 3. На выбор материала 4. Выбор конструкции стены. 5. Назначение стены.
|

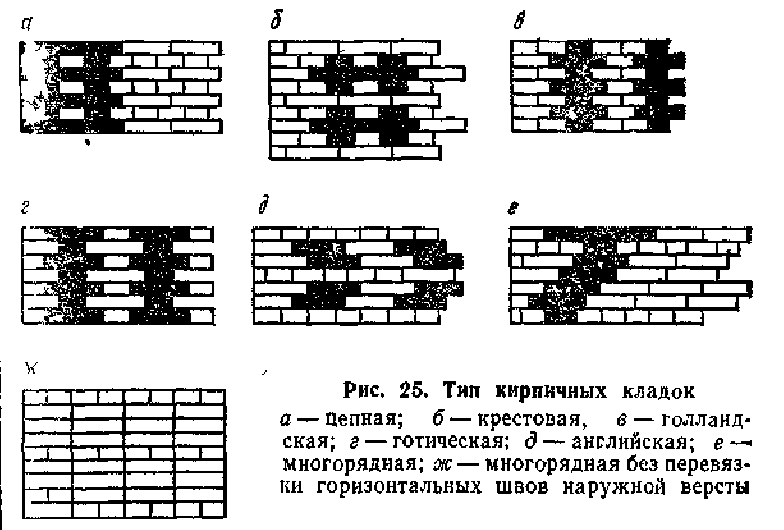

11. Архитектурно-конструктивные элементы каменных стен. Архитектурно - конструктивные элементы наружных каменных стен Стены могут иметь следующие архитектурно-конструктивные элементы: Цоколь— нижняя часть стены, расположенная непосредственно над фундаментом.
Проемы — отверстия в стенах для окон и дверей
Перемычки — конструкции, перекрывающие проем сверху. Простенки — участки стены, расположенные между проемами. Карниз — горизонтальный выступ стен Контрфорсы — вертикальные выступы стен с наклонной внешней гранью (для увеличения устойчивости стен). Парапет — невысокая стенка, ограждающая крышу, В массовом строительстве в целях экономии парапеты заменяют легкими металлическими ограждениями. Раскреповкой называют утолщение части стены, образующее вертикальный выступ. Пилястры — вертикальные узкие выступы стен (для придания устойчивости стенам большой высоты и протяженности). Ниша — углубление в стене для приборов отопления или других целей. Температурные швы делают в стенах большой протяженности, чтобы исключить появление трещин при высокой температуре или при разбухании искусственного камня. Такие швы представляют собой зазоры между бетоном шириной 30—50 мм и кирпичными стенами, начиная от фундамента и до самого верха стены. Швы заделывают конопаткой паклей и раствором.
|
12. Система внеквартирных коммуникаций в жилых зданиях. Выполнить схемы лестнично-лифтовых узлов для жилых домов 9-ти и 12-ти этажных. Лестнично-лифтовой узел объединяет все элементы здания от наружного входа до входа в квартиру. В него входят: крыльцо, тамбур, вестибюль, лестничная клетка, лифты, мусоропровод с камерой мусороудаления и поэтажные коридоры, или «карманы», связывающие вход в квартиру с лестничной клеткой, а в зданиях выше девяти этажей— и с отдельными лифтовыми холлами. Помещения лестнично-лифтового узла в уровне первого этажа, (вестибюль, колясочная — сквозной проход через здание и т. п.) могут быть размещены за счет жилой площади. Камера мусороудаления размещается в лестничной клетке или цокольном этаже. На чердаке или над крышей расположены машинные помещения лифтов. При дальнейшем совершенствовании типового проектирования лестнично-лифтовой узел выделяется в самостоятельную блок-связку, располагаемую между блок-квартирами различного состава. Лестнично-лифтовые блок-связки могут быть прямыми и поворотными. Прямые блок-связки располагаются на линейных участках плана, в прямоугольном и Т-образном сочленениях, поворотные— на углах в 30—45°. В этом случае отпадает необходимость поворотных блок-квартир с трапецеидальными, примыкающими к поворотам комнатами. Вертикальный ствол лестнично-лифтового узла или блок-связки составляют: в коттедже — внутриквартирная лестница; в двухэтажном многоквартирном здании — лестница в изолированной лестничной клетке, желательно из трудносгораемых конструкций; в трех-пятиэтажном здании — лестница в лестничной клетке из несгораемых конструкций с пределом огнестойкости в 1 ч; мусоропровод для всех зданий в пять и выше этажей; в шести-девятиэтажных зданиях к лестничной клетке примыкает шахта" пассажирского лифта грузоподъемностью от 320 кг (иногда она располагается в самой лестничной клетке между маршами); в десяти-шестнадцатиэтажных зданиях — лифтовой холл, шахты грузопассажирского и пассажирского лифтов грузоподъемностью соответственно от 500 и от 320 кг, эвакуационная незадымляемая лестница, оборудованная автоматически включающейся вытяжной вентиляцией, сообщающаяся с лифтовыми холлами через воздушный шлюз и имеющая непосредственный выход на улицу; в зданиях высотой более 16 этажей — те же устройства, причем количество лифтов и режим их работы (лифты-экспрессы, останавливающиеся только на определенных этажах) выясняются расчетом их движения исходя из среднего времени ожидания и пользования лифтом в пределах 2 мин. Основной элемент вертикального ствола лестнично-лифтового узла зданий высотой до девяти этажей — лестница для повседневного пользования, связывающая этажи и имеющая непосредственный выход на улицу.Вход в подвал или техническое подполье (высота помещений соответственно от 1,9 м и 1,6—1,9 м) в зданиях выше трех этажей изолирован от лестничной клетки и устраивается непосредственно с улицы через приямок или с общего крыльца, но через отдельную дверь. Вход на чердак с выходом на крышу размещается в одной из лестничных клеток, а в протяженных зданиях — в лестничных клетках со сквозным проходом.
Лестнично-лифтовый узел 12 этажного здания: |
||||||
|
|
|||||||
Марши могут быть (рис.) сплошные (плитные), складчатые, кессонные и иметь в поперечном разрезе П-, Н- и Т-образное сечение. В большинстве решений марш имеет нижнюю и верхнюю фризовые ступени, отличающиеся от рядовых. Разработана конструкция без фризовых ступеней, со специальной формой лестничной площадки (см. рис. д). Ступени могут быть полностью отделаны на заводе или накладные проступи устанавливают после монтажа лестницы. Конструктивные решения железобетонных сборных лестниц из крупных элементов: а- П-образными кессонными маршами; г- Т-образными складчатыми маршами; с плитными маршами без фризовых ступеней; Рис. Конструктивные решения лестниц из мелких элементов а—с бетонными ступенями и плитами по металлическим косоурам и балкам; б с бетонными ступенями и плитами по железобетонным косоурам и балкам; о~ с железобетонными плитами-проступями по железобетонным косоурам, опертым на перекрытия; г—с элементами из дерева При отсутствии индустриальной базы наряду с крупноэлементными находят применение лестницы из мелкоразмерных элементов. На рис. показаны конструкции лестницы с железобетонными и металлическими КО- соурами и балками лестничных площадок. Ступени и в том, ив другом случае делают бетонными или железобетонными. Деревянные лестницы (см. рис. г) устраивают в деревянных зданиях или в качестве внутри-квартирных в каменных.
|
14.Перекрытия, назначение и классификация. Примеры конструктивных решений. Полы по перекрытиям из линолеума, дощатые, паркетные Перекрытия предназначены для разделения объема здания на этажи, перекр. делят внутренне пространство по горизонтали. Классифицируются на железобетонные сборные, железобетонные монолитные, деревянные; балочные и безбалочные; цокольные, междуэтажные, чердачные. Перекрытия предназначены так же для передачи временных и постоянных нагрузок на вертикальные и горизонтальные несущие конструкции (стены, ригели, балки, прогоны.) Ниже приведены эскизы перекрытий и полов по перекрытиям: Полы должны обладать звукоизоляцией, а если полы расположены над подвалом то и теплоизоляцию. Перекрытие по деревянным балкам Конструкция паркетных полов
|
15. Основные виды фундаментов, применяемые в массовом строительстве Ленточные фундаменты (рис. 12.3, а) устраивают под все капитальные стены, а в некоторых случаях и под колонны. Они представляют собой заглубленные в грунт ленты — стенки из бутовой кладки, бутобетона, бетона или железобетона. Отдельно стоящие фундаменты (рис. 12.3, б) представляют собой отдельные плиты с установленными на них подколонниками или башмаками колонн. Их устраивают для каркасных зданий. Разновидность отдельно стоящих фундаментов — столбчатые, которые проектируют для малоэтажных зданий при малых нагрузках и прочных основаниях, когда ленточные фундаменты нерациональны. Сплошные фундаменты (рис. 12.3, в) могут быть плитные и коробчатые, в один или несколько этажей. Сплошные фундаменты применяют для зданий с большими нагрузками или при слабых и неоднородных основаниях. Свайные фундаменты (рис. 12.3, г) применяют на слабых сжимаемых грунтах, при глубоком залегании прочных материковых пород, больших нагрузках и др. В последнее время свайные фундаменты широко распространены для обычных оснований, так как их использование дает значительную экономию объемов земляных работ и затрат бетона. Ленточные фундаменты. Ленточный фундамент может служить не только несущей конструкцией, передающей постоянные и временные нагрузки от здания на основание, но и ограждающей конструкцией помещений подвала. Ленточные фундаменты получили большое распространение в жилищном строительстве. В зависимости от величины и направления расчетных нагрузок ленточные фундаменты могут быть симметричными или несимметричными (см. рис. 12.5, г, д, е, ж). Сборные бетонные отдельно стоящие фундаменты проектируют из элементов заводского изготовления : плит фундаментов под колонны ФП или фундаментных блоков (Ф), подколонников (КН), башмаков под колонны (БК), траверс (ФТ или ТС) фундаментных балок (БФ). Сплошные фундаменты проектируют в виде балочных или безбалочных, бетонных или железобетонных плит. Ребра балочных плит могут быть обращены вверх и вниз. Фундаментные плиты можно проектировать коробчатого сечения с размещением между ребрами и перекрытиями коробок помещений подвалов. Свайные фундаменты. Основными элементами свайных фундаментов являются собственно сваи, оголовки, ростверки (рис. 12.9). Сваи представляют собой железобетонные, бетонные и реже деревянные или металлические стержни, погруженные в грунт ударным или вибрационным способом, ввинчиванием, или бетонируемые на месте, в заранее пробуренных скважинах. Для равномерного распределения нагрузки на сваи по их верхним концам непосредственно на сваи или на специально устраиваемые уширения верхних концов — оголовки — укладывают распределительные балки или плиты, называемые ростверками. Свайные фундаменты в плане могут состоять из (рис. 12.9, д) одиночных и кустов свай.
|
||||||

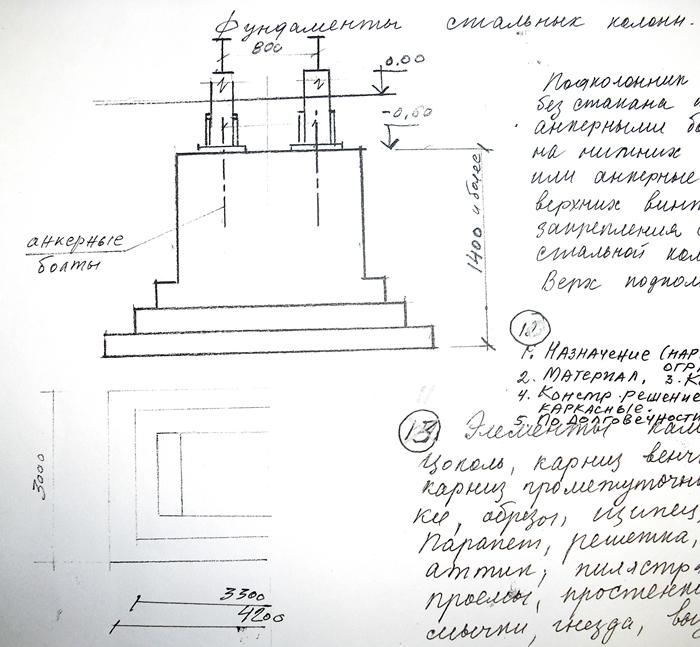

16. «фундамент». Выполнить узлы сопряжения железобетонной и металлической колонн с фундаментом. Фундаменты - часть здания, расположенная ниже отметки дневной поверхности грунта. Их назначение — передать все нагрузки от здания на грунт основания. В случаях, когда под зданием устраивают подвалы, фундаменты выполняют роль ограждающих конструкций подвальных помещений. В общих затратах на возведение здания доля фундаментов составляет по стоимости 8—10 % и по трудоемкости 10—15 %. Фундаменты подвергаются влиянию разнообразных внешних воздействий как силовых, так и несиловых. Силовые: нагрузка от зданий, боковое давление грунта, сейсмические нагрузки, силы пучения грунта, отпор грунта, вибрации; Несиловые: температурные воздействия, влага, агрессивные примеси, биологические факторы. Материалом для фундаментов могут служить дерево, бутовый камень, бутобетон, бетон, железобетон. Деревянные фундаменты, как правило, используют лишь для временных деревянных зданий. Массовое распространение в современном строительстве получили бетонные и железобетонные фундаменты, особенно сборные.
По конструктивной схеме различают фундаменты ленточные, отдельно стоящие, сплошные и свайные. Ленточные фундаменты (рис. 12.3, а) устраивают под все капитальные стены, а в некоторых случаях и под колонны. Они представляют собой заглубленные в грунт ленты — стенки из бутовой кладки, бутобетона, бетона или железобетона.
Отдельно стоящие фундаменты (рис. 12.3, б) представляют собой отдельные плиты с установленными на них подколонниками или башмаками колонн. Их устраивают для каркасных зданий. Разновидность отдельно стоящих фундаментов — столбчатые, которые проектируют для малоэтажных зданий при малых нагрузках и прочных основаниях, когда ленточные фундаменты нерациональны.
Сплошные фундаменты (рис. 12.3, в) могут быть плитные и коробчатые, в один или несколько этажей. Сплошные фундаменты применяют для зданий с большими нагрузками или при слабых и неоднородных основаниях. Свайные фундаменты (рис. 12.3, г) применяют на слабых сжимаемых грунтах, при глубоком залегании прочных материковых пород, больших нагрузках и др. В последнее время свайные фундаменты широко распространены для обычных оснований, так как их использование дает значительную экономию объемов земляных работ и затрат бетона. Выбор того или иного типа фундаментов зависит от применяемого материала, конструктивного решения здания, характера и величины нагрузок, вида основания, местных условий. По методу возведения фундаменты могут быть индустриальные и неиндустриальные. В массовом строительстве используют индустриальные фундаменты — бетонные и железобетонные сборные, позволяющие ведение работ без ограничения сезона и сокращающие трудозатраты на строительной площадке. По заглублению в грунт фундаменты различают мелкого (менее 5 м) и глубокого (более 5м) заложения. Большинство гражданских зданий имеет фундаменты мелкого заложения. По характеру работы конструкции фундаментов могут быть жесткие, работающие только на сжатие, и гибкие, конструкции которых рассчитаны на восприятие растягивающих усилий. К первому виду относят все фундаменты, за исключением железобетонных. Гибкие железобетонные фундаменты способны воспринимать растягивающие усилия. Применение железобетонных фундаментов позволяет резко снизить расход бетона, но резко увеличивает расход металла. Глубина его заложения, т.е. расстояние подошвы фундамента от дневной поверхности. Глубина заложения фундаментов зависит от многих факторов. Однако в первую очередь заглубление будет определять качество грунтов основания, уровень грунтовых вод и промерзания грунта. Минимальную глубину заложения фундаментов для отапливаемых зданий обычно принимают под наружные стены — 0,7 м, под внутренние — 0,5 м. Для предохранения стен от капиллярной сырости в фундаментах устраивают гидроизоляцию — горизонтальную и вертикальную (рис. 12.4). По методу устройства различают гидроизоляцию: окрасочную, штукатурную (цементную или асфальтную), литую асфальтную, оклеечную (из рулонных материалов) и оболочковую (из металла).
Вертикальную гидроизоляцию устраивают для защиты стен подвала Ленточные фундаменты. Ленточный фундамент может служить не только несущей конструкцией, передающей постоянные и временные нагрузки от здания на основание, но и ограждающей конструкцией помещений подвала. Ленточные фундаменты получили большое распространение в жилищном строительстве. В зависимости от величины и направления расчетных нагрузок ленточные фундаменты могут быть симметричными или несимметричными (см. рис. 12.5, г, д, е, ж). Сборные бетонные отдельно стоящие фундаменты проектируют из элементов заводского изготовления : плит фундаментов под колонны ФП или фундаментных блоков (Ф), подколонников (КН), башмаков под колонны (БК), траверс (ФТ или ТС) фундаментных балок (БФ). Сплошные фундаменты проектируют в виде балочных или безбалочных, бетонных или железобетонных плит. Ребра балочных плит могут быть обращены вверх и вниз. Фундаментные плиты можно проектировать коробчатого сечения с размещением между ребрами и перекрытиями коробок помещений подвалов. Свайные фундаменты. Основными элементами свайных фундаментов являются собственно сваи, оголовки, ростверки (рис. 12.9). Сваи представляют собой железобетонные, бетонные и реже деревянные или металлические стержни, погруженные в грунт ударным или вибрационным способом, ввинчиванием, или бетонируемые на месте, в заранее пробуренных скважинах. Для равномерного распределения нагрузки на сваи по их верхним концам непосредственно на сваи или на специально устраиваемые уширения верхних концов — оголовки — укладывают распределительные балки или плиты, называемые ростверками. Свайные фундаменты в плане могут состоять из (рис. 12.9, д) одиночных и кустов свай.
Узлы сопряжения железобетонной и металлической колонн с фундаментом.
|
17) Выполнить схемы поперечного сечения чердачной железобетонной крыши. Вариант с холодным или теплым чердаком.
Холодн. Тепл. Конструкции чердачных железобетонных крыш: а—с холодным чердаком и рулонной кровлей; б—то же, с безрулонной; в—с теплым чердаком и рулонной кровлей: г— то же, с безрулонной; д—с открытым чердаком и рулонной кровлей; е—то же, с безрулонной; 1— опорный элемент; 2— панель чердачного перекрытия; 3— утеплитель; 4 — кровельная ребристая панель; 5—рулонный ковер; 6—водосборный лоток; 7—опорная рама; 8—защитный слой; 9— пароизоляционный слой; 10—полоса рубероида; 11— фасадный oпорный элемент; 12— железобетонная кровельная памп безрулонной 13 —гидроизоляционный слой из масти-пи окрасочных составов 14—П-образная плита-нащельник. водосточная воронка 16—вентиляционный блок (шахта); 17 оголовок вентиляционного блока 18—легкобетонная панель покрытия машинное помещение лифта; 20— легкобетонная глотка; 21 — двухслойная.
|
|||||||
18. Деформационные швы в зданиях, их назначение. Выполнить узлы. Деформационные швы. Деформационные швы, которые в зависимости от назначения подразделяют на температурные, осадочные и антисейсмические. Температурные швы имеют целью предохранять от образования трещин конструктивные элементы зданий вследствие деформаций вызываемых колебаниями температуры наружного и внутреннего воздуха Температурные швы (продольные и поперечные), расчленяя по вертикали все надземные конструкции здания на отдельные части, обеспечиваю-независимость их горизонтальных перемещений. Фундаменты и другие подземные элементы здания не разрезаются: температурными швами, так как они под воздействием температуры на деформируются до опасной величины. Осадочные швы предусматривают в тех случаях, когда ожидается неодинаковая и неравномерная осадка смежных частей здания. Такая осадка может происходить при значительной разнице высот смежных частей (более 10 м или выше 3 этажей), при различных по величине и характеру нагрузках на основание, при разнородных грунтах основания под фундаментами и наличии пристроек к зданиям. Антисейсмические швы предусматривают в зданиях, располагаемых в районах с землетрясениями. Такие швы разрезают здание на отдельные отсеки, представляющие собой самостоятельные устойчивые объемы, и обеспечивают их независимую осадку. В промышленных зданиях массового строительства обычно устраивают только температурные швы, которые подразделяют на поперечные и продольные. Температурные швы: а - на одном ряду колонн при скользящих опорах; б - то же, на Катковых опорах; в - то же, на гибкой пластине; г - поперечный шов в покрытии; д - то же, продольный; е - шов в месте перепада высот смежных пролетов; ж - шов в стене без вставки; з - в полах на грунте со сплошной одеждой; и - в полах на перекрытиях; к - в полах с оклеенной гидроизоляцией; 1 - несущие конструкции покрытия; 2 - стальные пластины с прокладками из фторопластовой пленки; 3 -колонна; 4 -каток; 5-гибкая пластина; 6 -настилы покрытия; 7-стальной компенсатор; 8 - кровельная сталь; 9 - стеклоткань; 10 - кирпичная стенка; 11 -стеновая панель; 12 - мастика или пакля; 13 - уголок; 14 - компенсатор; 15 -гидроизоляция
|
19. функциональное зонирование его территории. Размещение промышленных предприятий в структуре города. В городе, как правило, выделяются два основных уровня структурной организации селитебной территории: микрорайон (квартал) — структурный элемент жилой застройки площадью, как правило, 10—60 га, но не более 80 га, не расчлененный магистральными улицами и дорогами, в пределах которого размещаются учреждения и предприятия повседневного пользования с радиусом обслуживания не более 500 м (кроме школ и детских дошкольных учреждений, радиус обслуживания которых определяется в соответствии с табл. 5 настоящих норм); границами, как правило, являются магистральные или жилые улицы, проезды, пешеходные пути, естественные рубежи. Несколько микрорайонов (2-4) объединяются в пределах межмагистральных территорий в жилые районы; жилой район — структурный элемент селитебной территории площадью, как правило, от 80 до 250 га, в пределах которого размещаются учреждения и предприятия с радиусом обслуживания не более 1500 м, а также часть объектов городского значения; границами, как правило, являются труднопреодолимые естественные и искусственные рубежи, магистральные улицы и дороги общегородского значения. Несколько жилых районов объединяются в селитебную зону. Планировочная структура города создается под действием следующих факторов: место города в системе расселения, природные и климатические характеристики, профиль и величина градообразующей группы и условия функционального зонирования. С учетом преимущественного функционального использования территория города подразделяется на селитебную, производственную и ландшафтно-рекреационную, коммунально-складскую, внешнего транспорта, санитарно-защитную. Селитебная территория предназначена: для размещения жилищного фонда, общественных зданий и сооружений, в том числе научно-исследовательских институтов и их комплексов, а также отдельных коммунальных и промышленных объектов, не требующих устройства санитарно-защитных зон; для устройства путей внутригородского сообщения, улиц, площадей, парков, садов, бульваров и других мест общего пользования. Селитебная зона размещается обязательно с наветренной стороны по отношению к промышленной зоне и выше по течению реки. Рис. Санитарное правило размещения промышленной зоны. 1 – селитебная зона, 2 – промышленная зона Производственная территория предназначена для размещения промышленных предприятий и связанных с ними объектов, комплексов научных учреждений с их опытными производствами, коммунально-складских объектов, сооружений внешнего транспорта, путей внегородского и пригородного сообщений. Промышленная зона располагается так, чтобы удобно было планировать транспортные и пешеходные связи с местами проживания рабочих, а также промышленные территории выбирают с учетом беспрепятственного соединения к линиям внешнего транспорта. Ландшафтно-рекреационная территория включает городские леса, лесопарки, лесозащитные зоны, водоемы, земли сельскохозяйственного использования и другие угодья, которые совместно с парками, садами, скверами и бульварами, размещаемыми на селитебной территории, формируют систему открытых пространств. Коммунально-складская территория – базы, вклады, гаражи, депо, автопарки. Территория внешнего транспорта – территория железнодорожных, автомобильных и грузовых станций, порты. Санитарно-защитная территория – зона отчуждения вокруг крупных промышленных предприятий. Размеры санитарно-защитной зоны зависят от класса вредности промышленного предприятия. Бывает 5 классов вредности, которым соответствуют размеры санитарно-защитных зон: Рис. Принципиальные схемы размещения функциональных зон города. 1 – промышленная зона, 2 – санитарно-защитная зона, 3 – селитебная зона, 4 – зона отдыха; 1-2 класс – предприятия черной металлургии, нефтехимической промышленности, ТЭЦ, АЭС - санитарно-защитная зона – 3-4км; 3-4 класс – предприятия, которые могут располагаться на границе селитебной зоны – санитарно-защитная зона – 300-100м. 5 класс – предприятия, которые экологически невредные и могут располагаться в селитебной зоне. При размещении промышленных предприятий на городских территориях соблюдают следующие основные требования: - исключение или предельное сокращение неблагоприятных воздействий промышленности на природу и микроклимат города; - обеспечение кратчайших транспортных связей между жилыми и промышленными зонами города; - экономичное использование территории и удовлетворение требований промышленного строительства к рельефу и грунтам площадки строительства; - концентрирование, размещение предприятий на общей территории промышленного узла или района Неблагоприятные воздействия промышленных производств связаны с выделением вредных или неприятно пахнущих веществ, дыма, пыли, сажи и тп. Разработка технологической части проектов в обязательном порядке предусматривает ликвидацию или максимальное сокращение вредных воздействий производства на окружающую среду. Предусмотрена следующая схема размещения промышленных предприятий в структуре города –промпредприятия |
20. Вычертить конструкции карнизов и парапета
|
||||||
|
||||||||
21.Конструктивные схемы домов, выполненных из монолитного бетона. Выполнить план типового этажа 16-ти этажного дома Здания из монолитного железобетона, как правило, экономичнее зданий других конструктивных видов. При возведении их не требуется значительных капитальных вложений для создания строительной базы, которая необходима при строительстве полносборных зданий. Монолитные конструкции, не имеющие стыков, обладают большой жесткостью и высокой несущей способностью. Монолитный железобетон в несущих и ограждающих конструкциях повышает эксплуатационные качества зданий (воздухо- и влагонепроницаемость наружных стен), их капитальность и долговечность. Здание считается монолитным, когда все основные конструкции, за исключением лестничных маршей и площадок, выполнены из монолитного железобетона, и сборно-монолитным, если стены, перекрытия и лестничные марши сборные. Конструктивные системы монолитных и сборно-монолитных бескаркасных зданий в нашей стране применяют следующие: с поперечными несущими стенами; с продольными несущими стенами; с несущими стенами в обоих направлениях. Выбор схемы зависит от архитектурных и объемно-планировочных решений, этажности, условий прочности, с учетом предполагаемого метода возведения здания. Здания с поперечными несущими стенами могут иметь большую протяженность в плане. Перекрытия в зданиях этой системы опирают по двум сторонам на несущие стены. Здания с продольными несущими стенами как в монолитном, так и сборно-монолитном исполнении представляют широкие возможности для гибкой планировки помещений. Роль вертикальных несущих конструкций в поперечном направлении выполняют наружные торцовые стены и поперечные диафрагмы жесткости, образующие стены лестничных клеток и лифтовых шахт. В жилых зданиях из монолитного железобетона наружные стены возводят из тяжелых или легких конструктивно-теплоизоляционных бетонов. Они могут быть одно- двух- и трехслойными. Однослойные стены выполняют из керамзитобетона, шлакобетона, аглопоритобетона и др. Двухслойные стены состоят из несущего слоя и декоративно-теплоизоляционного слоя, располагаемого с внутренней стороны. Наиболее распространена конструкция трехслойных стен с четким распределением функций между тремя слоями — несущим, теплоизоляционным и защитным. Одновременно с возведением наружных стен устраивают лоджии, балконы и другие архитектурные детали. Конструкция лоджии состоит из несущих элементов — стенок и плиты перекрытия и элементов ограждения — экранов. Конструкции перекрытий могут быть монолитными и сборными. Монолитные перекрытия устраивают после подъема опалубки стен. На рис. 187 показан жилой дом из легкого монолитного железобетона, построенного методом скользящей опалубки в Минске. При организации постоянного строительства стоимость сборно-монолитных зданий на 10—20% ниже стоимости крупнопанельных. Здания с несущими стенами в обоих направлениях обладают высокой несущей способностью и большой жесткостью, что обеспечивается развитыми сечениями вертикальных диафрагм поперечного и продольных направлений. Схематический типовой план здания с поперечными несущими стенами (16 - этажный жилой дом в Сочи)
|
22. типы колонн и стропильных конструкций, применяемых в жлзобетоных какркасах промышленнх зданий. Железобетонные несущие конструкции Конструкции фундаментов (сборные или монолитные) представляют собой отдельно стоящие опоры — башмаки ступенчатой формы с гнездом («стаканом») в верхней части для установки железобетонных колонн. Сборные фундаменты выполняют из элементов массой до 12 т — подколонника со стаканом и опорных плит. В целях снижения веса сборных элементов в них могут быть предусмотрены вертикальные пустоты. Об-рез фундамента располагают ниже отметки чистого пола при железобетонных колоннах на 0,15 м, при стальных — на 0,6 — 1,2 м. При слабых и неравномерно деформируемых грунтах основания, а также при устройстве фундаментов глубокого заложения под оборудование фундаменты колонн проектируют свайными из железобетонных забивных или буронабивных свай Монолитный или сборный ростверк свайного фундамента служит одновременно и подколенником каркаса. Фундаментные балки проектируют сборными железобетонными таврового или трапециевидного сечения высотой от 0,3 до 0,6 м с пред-варительно напряженным армированием. Сборные колонны формуют из тяжелого бетона марок М200 — М400. Для наиболее распространенных объемно-планировочных решений зданий с сетками осей до 12 X 36 м железобетонные колонны унифицированы как для бескаркасных зданий с подвесным подъемно-транспортным оборудованием грузоподъемностью до 5 т, так и для зданий с мостовыми кранами грузоподъемностью до 50 т включительно. Железобетонные несущие конструкции покрытия проектируют из стержневых элементов (ферм, балок, арок или рам) в сочетании с плоскостными (панелями или настилами) либо пространственными в виде монолитных или сборных оболочек, сводов, куполов и др. Наиболее массовыми конструкциями индустриального изготовления являются стержневые и плоскостные. Стержневые — стропильные и подстропильные балки и фермы- проектируют преимущественно предварительно напряженными из бетона марок М 300 — М 500. Балки пролетом 6 и 9 м имеют тавровое, а 12 и 18 м — двутавровое или сплошное сечение. Балки пролетом 18 м устанавливают с шагом 6 или 12 м, балки меньших пролетов — с шагом 6 м. Предусматривают сквозные отверстия, используемые для пропуска коммуникаций. Балки имеют закладные детали для связи с колоннами и с панелями покрытия и крепления для опор подвесного транспорта. Фермы полигональные, сегментные, с параллельными поясами и треугольные служат для перекрытия пролетов в 18, 24, реже 30 м В крайних панелях сегментных ферм уклон покрытия резко увеличивается. Это может ухудшить эксплуатационные качества рулонных кровель, поэтому при их применении уклон покрытия в крайних панелях искусственно уменьшают, применяя фермы со стойками (столбиками, расположенными над верхним поясом фермы), на которые опирают панели покрытия. Балки и фермы крепят к колоннам монтажными анкерами или болтами с последующей привар кой стальных опорных листов к оголовкам колонн
Стропильные железобетонные фермы и — сегментная Ферма; б — то же, безраскосная; в — то же, для пологой или плоской кровли г-с параллельными поясами .
|
23. Типы колонн и стропильных конструкций применяемых в стальных каркасах промышленных зданий. Стальные несущие конструкции Колонны. В зависимости от габаритов здания, наличия и вида подъемно-транспортных средств и конструкций покрытия применяют колонны сплошного и сквозного типов с постоянным или переменным по высоте сечением. Колонны сплошного постоянного сечения используют в зданиях без мостовых кранов высотой до 8,4 м. Их выполняют из двутавров с параллельными гранями полок. В зависимости от шага колонны крайних рядов рассчитаны на привязку "О" (при шаге 6 м) и "250" (при шаге 12 м). Базы колонн имеют опорные плиты, которые заделывают в фундамент на отметке -0.300. Верх колонн (оголовок) решают в зависимости от способа соединения со стропильными конструкциями. При шарнирной схеме соединения на строганые торцы колонны приваривают опорную плиту, которая через опорное ребро воспринимает нагрузку от покрытия.
Рис. XI—11. Основные типы стальных колонн: 2 - сплошного постоянного сечения для зданий без мостовых кранов; б - то же, двухветвевого сечения; в - сплошного сечения для зданий, оборудованных мостовыми кранами; г - то же, двухветвевого переменного сечения; д - то же, раздельного типа переменного сечения В зданиях без опорных мостовых кранов высотой от 9,6 до 18 м применяют колонны сквозного двухветвевого сечения с двухплоскостной безраскосной решеткой. Ветви колонн выполняют из двутавров от № 20
Фермы. В зависимости от размера перекрываемого пролета, конструкции кровли, состояния воздушной среды в здании и климата местности стальные фермы изготавливают с параллельными поясами, полигональными и треугольными. Фермы с параллельными поясами применяют для плоских и малоуклонных кровель в отапливаемых зданиях. Полигональные фермы с уклоном верхнего пояса 1 : 8 применяют для скатных покрытий из рулонной кровли, а треугольные с уклоном верхнего пояса 1 : 3,5 - для однопролетных, неотапливаемых зданий с наружным водостоком под кровлю из асбестоцементных или стальных листов. Унифицированные стальные фермы изготавливают пролетами от 18 до 36 м. Фермы длиной до 18 м изготавливают цельными, а более 18 м -из двух или трех отправочных единиц, в связи с чем в местах устройства монтажного стыка устанавливают дополнительный вертикальный элемент. В целях унификации узловых соединений решетку в фермах принимают треугольной. Длину панели верхнего пояса ферм принимают в зависимости от конструкции ограждающей части покрытия. Так, длина панелей 3,0 м принимается при использовании в покрытии железобетонных плит шириной 3,0 м или при шаге прогонов, равном длине плит (3,0 м). При использовании других конструкций покрытия (по прогонам или плит шириной 1,5 м) длина панелей верхнего пояса может быть уменьшена введением в решетку фермы шпренгелей (на рис. XI-15, a показаны пунктиром). Высота ферм на опоре: с параллельными поясами -2550 и 3750 мм, полигональных - 2200 мм и треугольных - 450 мм. Пояса и решетки ферм выполняют из спаренных прокатных уголков, широкополочных тавров и двутавров, замкнутых гнутосварных профилей прямоугольного сечения и из круглых труб. Два последних варианта ферм наиболее эффективны для пролетов от 18 до 30 м. Стальные стропильные фермы: а - фермы с параллельными поясами; б - полигональная; в - треугольная; г - с параллельными поясами из круглых труб; д - узлы ферм с параллельными поясами из уголков; е - то же, с поясами из широкополочных двутавров; ж - то же, из гнутосварных профилей прямоугольного сечения; з - то же, из круглых труб
|
||||||
24-Фонари, применяемые в промышленных зданиях , типы и назначения. Вычертить схемы. В покрытиях зданий предусматривают специальные проемы с остекленными надстройками, называемыми световыми фонарями. Наряду с освещением эти фонари служат целям воздухообмена в помещениях, вследствие чего их называют светоаэрационными. Фонари подразделяют на прямоугольные, трапециевидные, треугольные, М-образные, шедовые и зенитные. Прямоугольные фонари, имеющие вертикальное остекление, отличаются незначительной инсоляцией и загрязняемостью; они более водонепроницаемы и удобны в очистке, нежели фонари с наклонным остеклением. Такие фонари просты в устройстве и надежны в эксплуатации. Недостаток прямоугольных фонарей - относительно малая светоактивность. Так, для удовлетворения заданной освещенности площадь остекления в прямоугольных фонарях должна быть примерно в 1,6 раза больше, чем в фонарях с наклонным остеклением. В трапециевидных фонарях остекление расположено к горизонту под углом 70-80°, поэтому они обладают хорошей светоактивностью. Однако значительная инсоляция, повышенная загрязняемость, возможность протекания при открытых переплетах и усложненное конструктивное решение ограничивают применение трапециевидных фонарей. Треугольные фонари имеют профили треугольников с наклоном остекленных поверхностей к горизонту в 45°. Их применяют лишь для целей освещения, т. е. устраивают с глухим остеклением. Несмотря на хорошие светотехнические качества, указанные фонари устанавливают редко, что объясняется их значительной инсолирующей способностью, сложностью конструкции и трудностью очистки. Фонари М-образные устраивают с вертикальным и наклонным остеклением и для них характерны преимущества и недостатки фонарей, рассмотренных выше. Их применяют преимущественно в зданиях с производствами, требующими интенсивного воздухообмена. Шедовые фонари, как и М-образные, устраивают с вертикальным или наклонным остеклением, как правило, ориентированным на северную часть небосвода. Такие фонари изолируют помещения от прямых солнечных лучей, создают равномерное и рассеянное освещение, однако для устройства их требуются сложные и трудно поддающиеся типизации конструкции. Более совершенная конструкция зенитных фонарей, имеющих светопрозрачные поверхности в плоскости покрытия. Светопрозрачные ограждения выполняют из стеклоблоков, стеклопластика и органического стекла.
|
25 Какие бытовые помещения для рабочих предусматривают на промышленных предприятиях, приемы их размещения. На промышленных предприятиях для рабочих предусматривают бытовые помещения общие и специальные. К общим относятся гардеробные, умывальные, уборные, помещения для отдыха в рабочее время, курительные. К специальным относятся помещения для химической чистки, стирки, сушки, обеспыливания, дозиметрические камеры, респираторные, душевые, ножные ванны. Санитарно-бытовые помещения для работающих на производстве должны проектироваться в зависимости от групп производственных процессов. Все производственные процессы по санитарным характеристикам разделены на четыре группы, так, например, к первой группе отнесены процессы с незначительными выделениями влаги и пыли. Бытовые помещения можно разделить по степени их приближения к рабочим местам на объекты первичного многократного пользования, помещения цехового значения и объекты периодического пользования. К первым относятся санузлы, помещения обогрева, внутрицеховые буфеты, цеховые аптечки. Ко вторым гардеробные, душевые, места отдыха, столовые, здравпункты и пр. К третьим относят помещения межцехового значения – прачечные и починочные рабочей одежды и пр. Бытовые помещения группируют в автономные блоки по родственному признаку, которые могут проектироваться внутри производственных зданий во вставках и встройках (рис1а, б, в), а также в пристройках (рис2) и в отдельно стоящих зданиях, соединенных с цехом переходом подземным, наземным или надземным (рис3), что менее экономично по расходу территории и ограждающих конструкций, но обладает функциональными и техническими преимуществами (не мешает развитию производства, аэрации, обеспечивает естественное освещение в АБК и др.). Размещение бытовых помещений для рабочих во вспомогательных зданиях должно быть рациональным, пути движения рабочих к ним должны быть короткими и удобными. Бытовые помещения следует располагать так, чтобы рабочие не проходили через производственные отделения с вредными выделениями (шумом, вибрацией и т.п.) «Мокрые» помещения (душевые, умывальные, уборные и др.) не рекомендуется располагать около наружных стен, а также над пунктами питания, административно – конторскими помещениями и здравпунктами. рис1а - вставка между цехами рис 1б – на антресолях вдоль торцевых стен рис1в – в межферменном пространстве рис2 – пристройки при процессах не взрывоопасных и не радиоактивных рис3 – отдельностоящие АБК, соединенные теплым переходом |
26.Вентилируемые и невентилируемые системы утепления фасадов Применение теплоизоляционного материала с внутренней стороны наружной стены всегда связано с дополнительными затратами на пароизоляцию, т. к. конденсируемая влага выделяется в слое теплоизоляционного материала, снижая его эффективность. Для избежания выпадения конденсата предусмотрено устройство щелей для воздухообмена в воздушном зазоре между утеплителем и наружной стеной с внутренним воздухом помещения. Наиболее рациональное решение — применение наружной теплоизоляции стены Для этого по наружной поверхности стены с сеткой 500x500 мм устанавливают крепёжные элементы, на которые насаживают утеплитель. Затем по поверхности утеплителя закрепляют анкерами оцинкованную проволочную сетку (или нейлоновую) и по ней производится трёхслойное оштукатуривание, что защищает утеплитель от атмосферных воздействий.
|
||||||
27.Основные элементы каркасов одноэтажных производственных зданий (показать на схеме поперечного и продольного разрезов здания) В состав каркаса одноэтажного промышленного здания входят: - колонны, - ригели, -фермы, подстропильные фермы -прогоны, - подкрановые балки, - горизонтальные связи. - вертикальные связи.
(*указать шаг колонн 6м, 12м, дорисовать подстропильн. фермы) Поперечный и продольный разрезы: 1 стеновые панели; 2 колонны; 3 ферма; 4 плиты покрытия.
|
28 Покрытия промышленных зданий_Выполнить эскизы прогонных и безпогонных покрытий Покрытия промышленных зданий устраивают как правило бесчердачными. Состоят они из несущих и ограждающих конструкций. Несущие устраивают в виде ферм, балок, арок и т. д. Ограждающие конструкции кроме защиты помещения от внешних воздействий, вместе с несущими конструкциями обеспечивают пространственную жесткость. В состав ограждающей части покрытия могут входить:
1. кровля - рулонный ковер. 2. выравнивающий слой - стяжка из цементно-песчаного раствора. 3. теплоизоляционный (термоизоляционный) слой. 4. пароизоляция. 5. несущий настил. Ограждающие конструкции покрытий делятся на: холодные и утепленные; покрытия по ж/б панелям и настилам. В неотапливаемых производственных зданиях массового строительства в качестве несущих элементов покрытий применяют предварительно напряженные ж/б ребристые плиты, длиной 6 и 12 м, при ширине 1,5 - 3 м. В зависимости от профиля: плоские, скатные, шедовые, криволинейные. Также м.б. вентилируемые, частично вентилируемые, невентилируемые.
|
29 Выполнить поперечный разрез двухпролетного 1-эт ПЗ железобетон Конструктивной технологической особенностью таких зданий является оборудование их транспортными средствами: мостовыми и подвесными кранами. К элементам конструкции с балочным покрытием относится: колонны, заделанные в фундаменты, ригели покрытия (балки, фермы, арки), плиты покрытия, подкрановые балки и светы аэрационные фонари.
Жесткость обеспечивается продольными и поперечными рамами, элементами покрытия, подкрановыми балками и вертикальными связями.
|
||||||
|
30 Выполнить поперечный разрез трехпролетного 1-эт ПЗ железобетон Конструктивной технологической особенностью таких зданий является оборудование их транспортными средствами: мостовыми и подвесными кранами. К элементам конструкции с балочным покрытием относится: колонны, заделанные в фундаменты, ригели покрытия (балки, фермы, арки), плиты покрытия, подкрановые балки и светы аэрационные фонари.
Жесткость обеспечивается продольными и поперечными рамами, элементами покрытия, подкрановыми балками и вертикальными связями.
|
31 Выполнить схемы поперечный разрезов трехэтажного ПЗ железобетон Для размещения производств предприятий используют двухэтажные, многоэтажные (1-многопролетные) с тех этажами или подвесными потолками для размещения коммуникаций; многоэтажные с межферменными этажами (как тех этажи); многоэтажные с разными пролетами; многоэтажные многопролетные с ядром и т.д.
|
32 Выполнить планы перекрытия планировочной ячейки многоэтажного производственного здания с балочными и безбалочными каркасами. Сетка колонн 6х6м, конструкции железобетонные. Обозначьте конструктивные элементы. Сборно монолитные
|
|||||
|

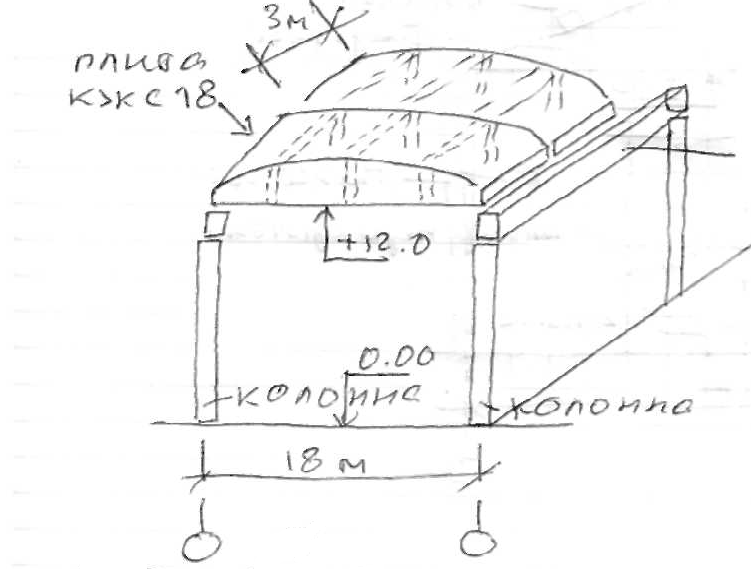

33 Выполнить поперечный разрез и план кровли 2-х пролетного одноэтажного производственного здания с покрытием из длинномерных плит размеров на пролет. Пролет L = 18м. шаг колонн В = 12м, высота Н = 8,4м. Обозначьте конструктивные элементы и состав покрытия. Ригель (балка) 6м (12м) 6м-2 плиты 12м-4 плиты На балки опирается плита оболочка К>КС 18
|
34. Выполните аксонометрические схемы или соответствующие планы и разрезы конструктивно-планировочной ячейки одноэтажного производственного здания пролетного типа с вариантами покрытий: плиты на шаг по стропильным конструкциям, и длинномерные настилы на пролет по продольным балкам. Пролет здания L=18м, шаг колонны В=6м, высота Н=6м. Конструкции железобетонные. Обозначьте конструктивные элементы.
|
35. Выполнить план и разрез одноэтажного, однопролетного здания длиной 60м, высотой 18м, пролетом 24м, шаг колон 6м, в здании встроена этажерка 12х30м. колонны каркаса здания сквозного сечения, конструкции металлические. Этажерка – многоярусное каркасное сооружение без стен, свободностоящее здание на самостоятельных фундаментах. Конструкции этажерок – колонны. Ригели, плиты могут быть сборные. |
|||||
|
36.Перечислить и кратко охарактеризовать способы реконструкции жилой застройки Основные способы реконструкции можно обобщить следующим образом. I. Реконструкция. 1. С сохранением функций. Реконструкция жилого здания в жилое означает улучшение комфортности проживания граждан путем перепланировки квартир. Перепланировка квартир делается либо с переносом коммуникаций (если они ветхие) и соответственно можно изменить функции помещений, либо без переноса коммуникаций, например, уменьшение числа квартир на площадке (необходимо расселение жильцов) или переносом перегородок. 2. С изменением функций. Реконструкция возможна в следующих вариантах: жилое здание переоборудуется в общественное, общественное – в жилое, промышленное – в общественное и т.д. II. Реставрация.
III. Консервация.
IV. Санация.
V. Разуплотнение застройки. 1. Снос строений целиком. 2. Снос отдельных частей здания. 3. Передвижка зданий. Разуплотнение застройки связано со сносом отдельных или группы домов и сооружений, а снос связан с последующим строительством на этом месте более объемного и качественного жилья. При разуплотнении улучшаются такие градостроительные показатели, как инсоляция, освещенность, благоустройство дворовых территорий, что повышает комфортность проживания. Разуплотнение проводят путем сноса внутридворовых строений или сноса частей домов-колодцев. Здания, представляющие собой архитектурно-историческую ценность, передвигают, когда прокладывают новые магистрали, реконструируют старые или освобождают новые территории под уникальные объекты. При передвижке зданий используют 4 схемы.
Проектирование передвижки заключается в разработке конструкций новых фундаментов, элементов пути с передвигающими механизмами и временных устройств, заменяющих фундамент и воспринимающих нагрузки от стен во время передвижки. VI. Уплотнение застройки. 1. Новое строительство со сносом старого. Уплотнение застройки является способом реконструкции городской жилой застройки в условиях острого дефицита жилья, и это касается, прежде всего, новых районов застройки, где существуют большие разрывы между зданиями, имеется много свободной неблагоустроенной дворовой площади, а также при использовании пустырей, оврагов (при их засыпке) и освоении свободных территорий после вывода или ликвидации промышленных объектов из города (с соответствующей рекультивацией земель). При таком способе реконструкции обязательно учитывать такие градостроительные показатели, как разрывы между зданиями и инсоляцию. 2. Надстройки зданий. С точки зрения экономии дорогой земли в крупных городах это самый эффективный метод. Надстройка – это повышение этажности здания или его частей. Различают два типа конструктивных схем надстроек. К первому относят реконструкцию с восприятием нагрузки от надстраиваемых этажей на старое здание. Ко второму – с передачей массы этих этаже на самостоятельные фундаменты. Для первого типа характерна надстройка без изменения существующего конструктивно-планировочного решения здания и существенное усиление несущих элементов в конструкциях стен и фундаментов используют запасы прочности. Второй тип характерен изменением конструктивно-планировочного решения и усилением несущих конструкций. 3. Пристройки, вставки и встройки зданий. Пристройки являются добавлениями к существующим жилым зданиям и новым строительным комплексам. Различают три типа пристроек: в торец, сбоку здания, расширение корпуса. Встройки повышают эксплуатационные качества домов в соответствии со стандартом. К встроенным объемам относятся узлы вертикальных коммуникаций: лестницы, лифты, мусоропроводы.
Подъем зданий осуществляют двумя способами. Первый способ предусмотрен для подъема зданий на высоту до 2 м. Вторым способом подъем зданий можно осуществлять на высоту более 2 м. Для этого устанавливают две батареи домкратов. VII. Улучшение внешнего вида застройки и зданий.
|
38.Конструктивное решение зданий постройки периода 20-х годов 20 века Здания периода 20-х годов 20 века выполнялись преимущественно со стенами из дерева. Перекрытия таких зданий так же были выполнены по деревянным балкам. Постройка велась малоэтажной (2 этажа) Так же были распространены здания стены которых выполнялись из кирпича и природного камня. Перекрытия таких зданий были сводчатыми каменными либо деревянными, по деревянным балкам. Перемычки таких зданий так же были каменными сводчатыми либо арочными. Встречаются так же здания данного периода с перекрытиями по стальным профилям. Частыми случаями того периода являлись двухэтажные здания, первый этаж которых был выполнен из кирпичной или каменной кладки, второй из дерева. Планировка того периода не включала наличия в жилых зданиях санитарных узлов. Высота этажа часто достигала 2,5 м. Оконные проемы имели небольшую ширину. Здания имели бескаркасную схему с продольными и поперечными несущими стенами. В настоящее время деревянные здания практически не сохранились, а те, которые сохранились имеют ветхое состояние и подлежат сносу, за исключением исторически и культурно значимых, которые подлежат реставрации и восстановлению. Застройка из камня и кирпича подлежит реконструкции и восстановлению. Несущие стены таких зданий и их фундаменты позволяют выполнить их надстройку, при этом необходимо заменить деревянные перекрытия на монолитные железобетонные, расширить проемы заменив кирпичные перемычки железобетонными. Необходимо также изменить планировку жилых зданий расширив жилые площади квартир, устроив мусоропроводы и прочие элементы улучшающие быт. Пристройка к подобным зданиям так же вполне приемлема. При этом происходит реконструкция застройки 20-х годов путем уплотнения.
|
||||||
|
39. Конструктивное решение зданий постройки периода 50-х годов 20 века Здания периода 50-х годов 20 века выполнялись преимущественно со стенами из кирпича. Перекрытия таких зданий так же были выполнены по деревянным балкам и стальным балкам. Постройка велась малоэтажной . Велась и постройка из дерева. Так же были распространены здания стены которых выполнялись из природного камня. Перекрытия зданий той поры были выполненными по деревянным балкам и стальным балкам. Перемычки таких зданий выполнялись из составного стального профиля, наблюдались обетонированные деревянные перемычки и перемычки в виде стального обетонированного профиля. Встречаются так же здания данного периода с перекрытиями по стальным профилям. Частыми случаями того периода являлись двухэтажные здания, первый этаж которых был выполнен из кирпичной или каменной кладки, второй из дерева. Планировка того периода начинала включать в жилые здания санитарные узлы. Высота этажа часто достигала 2,0 м. Оконные проемы имели достаточную ширину. Здания имели бескаркасную схему с продольными и поперечными несущими стенами. В настоящее время деревянные здания практически не сохранились, а те, которые сохранились имеют ветхое состояние и подлежат сносу, за исключением исторически и культурно значимых, которые подлежат реставрации и восстановлению. Застройка из камня и кирпича подлежит реконструкции и восстановлению. Несущие стены таких зданий и их фундаменты позволяют выполнить их надстройку, при этом необходимо заменить деревянные перекрытия на монолитные железобетонные, расширить проемы заменив стальные и деревянные обетонированые перемычки железобетонными. Необходимо также изменить планировку жилых зданий расширив жилые площади квартир, устроив мусоропроводы и прочие элементы улучшающие быт. Пристройка к подобным зданиям так же вполне приемлема. При этом происходит реконструкция застройки 50-х годов путем уплотнения. Кирпичные стены, столбы и простенки имеющие повреждения подлежат усилению стальными и железобетонными обоймами.
|
40. Конструктивное решение зданий постройки периода 60-х годов 20 века Здания периода 60-х годов 20 века выполнялись преимущественно со стенами из кирпича. В тот период начал получать распространение железобетон. Перекрытия таких зданий так же были выполнены как из сборного железобетона так и иногда и стальным балкам. Велась и постройка из дерева имела место лишь в жилом частном секторе. Промышленные здания широко использовали железобетон, выполнялись с каркасными и со смешенным каркасом. Каркас составляли железобетонные колонны, ригели, прогоны, сборные перекрытия. Планировка жилых зданий того периода включала санитарные узлы, кухни. Высота этажа часто достигала 2,0 м. Оконные проемы имели достаточную ширину. Использовались железобетонные балки, перемычки, прогоны. Планировка квартир имеет плохую ориентировку по сторонам света, в следствии чего наблюдается плохая инсоляция. Квартиры в подавляющем числе имеют малую жилую площадь. Санитарные узлы совмещенные, кухни имеют малую площадь. Застройка из камня и кирпича подлежит реконструкции и восстановлению. Несущие стены таких зданий и их фундаменты позволяют выполнить их надстройку, при этом необходимо выполнить поверочные расчеты несущих конструкций на действие новой нагрузки. Железобетонные конструкции (плиты, балки, перемычки) имеют ряд повреждений, которые снижают их несущую способность, поэтому железобетонные конструкции необходимо либо заменять (в случае ветхого состояния) либо усиливать. Необходимо также изменить планировку жилых зданий расширив жилые площади квартир, устроив мусоропроводы и прочие элементы улучшающие быт. Пристройка к подобным зданиям так же вполне приемлема. При этом происходит реконструкция застройки 60-х годов путем уплотнения. Плоские крыши застройки тех лет необходимо переустраивать в скатные. Кирпичные стены, столбы и простенки имеющие повреждения подлежат усилению стальными и железобетонными обоймами.
|
41.Задачи реконструкции зданий постройки периода 20-х годов 20 века Здания периода 20-х годов 20 века выполнялись преимущественно со стенами из дерева. Перекрытия таких зданий так же были выполнены по деревянным балкам. Постройка велась малоэтажной (2 этажа) Так же были распространены здания стены которых выполнялись из кирпича и природного камня. Перекрытия таких зданий были сводчатыми каменными либо деревянными, по деревянным балкам. Перемычки таких зданий так же были каменными сводчатыми либо арочными. Встречаются так же здания данного периода с перекрытиями по стальным профилям. Частыми случаями того периода являлись двухэтажные здания, первый этаж которых был выполнен из кирпичной или каменной кладки, второй из дерева. Планировка того периода не включала наличия в жилых зданиях санитарных узлов. Высота этажа часто достигала 2,5 м. Оконные проемы имели небольшую ширину. Здания имели бескаркасную схему с продольными и поперечными несущими стенами. В настоящее время деревянные здания практически не сохранились, а те, которые сохранились имеют ветхое состояние и подлежат сносу, за исключением исторически и культурно значимых, которые подлежат реставрации и восстановлению. Застройка из камня и кирпича подлежит реконструкции и восстановлению. Несущие стены таких зданий и их фундаменты позволяют выполнить их надстройку, при этом необходимо заменить деревянные перекрытия на монолитные железобетонные, расширить проемы заменив кирпичные перемычки железобетонными. Необходимо также изменить планировку жилых зданий расширив жилые площади квартир, устроив мусоропроводы и прочие элементы улучшающие быт. Пристройка к подобным зданиям так же вполне приемлема. При этом происходит реконструкция застройки 20-х годов путем уплотнения.
|
|||||
|
42. Задачи реконструкции зданий постройки периода 50-х годов 20 века Здания периода 50-х годов 20 века выполнялись преимущественно со стенами из кирпича. Перекрытия таких зданий так же были выполнены по деревянным балкам и стальным балкам. Постройка велась малоэтажной . Велась и постройка из дерева. Так же были распространены здания стены которых выполнялись из природного камня. Перекрытия зданий той поры были выполненными по деревянным балкам и стальным балкам. Перемычки таких зданий выполнялись из составного стального профиля, наблюдались обетонированные деревянные перемычки и перемычки в виде стального обетонированного профиля. Встречаются так же здания данного периода с перекрытиями по стальным профилям. Частыми случаями того периода являлись двухэтажные здания, первый этаж которых был выполнен из кирпичной или каменной кладки, второй из дерева. Планировка того периода начинала включать в жилые здания санитарные узлы. Высота этажа часто достигала 2,0 м. Оконные проемы имели достаточную ширину. Здания имели бескаркасную схему с продольными и поперечными несущими стенами. В настоящее время деревянные здания практически не сохранились, а те, которые сохранились имеют ветхое состояние и подлежат сносу, за исключением исторически и культурно значимых, которые подлежат реставрации и восстановлению. Застройка из камня и кирпича подлежит реконструкции и восстановлению. Несущие стены таких зданий и их фундаменты позволяют выполнить их надстройку, при этом необходимо заменить деревянные перекрытия на монолитные железобетонные, расширить проемы заменив стальные и деревянные обетонированые перемычки железобетонными. Необходимо также изменить планировку жилых зданий расширив жилые площади квартир, устроив мусоропроводы и прочие элементы улучшающие быт. Пристройка к подобным зданиям так же вполне приемлема. При этом происходит реконструкция застройки 50-х годов путем уплотнения. Кирпичные стены, столбы и простенки имеющие повреждения подлежат усилению стальными и железобетонными обоймами.
|
43.Задачи реконструкции зданий постройки периода 60-х годов 20 века Здания периода 60-х годов 20 века выполнялись преимущественно со стенами из кирпича. В тот период начал получать распространение железобетон. Перекрытия таких зданий так же были выполнены как из сборного железобетона так и иногда и стальным балкам. Велась и постройка из дерева имела место лишь в жилом частном секторе. Промышленные здания широко использовали железобетон, выполнялись с каркасными и со смешенным каркасом. Каркас составляли железобетонные колонны, ригели, прогоны, сборные перекрытия. Планировка жилых зданий того периода включала санитарные узлы, кухни. Высота этажа часто достигала 2,0 м. Оконные проемы имели достаточную ширину. Использовались железобетонные балки, перемычки, прогоны. Планировка квартир имеет плохую ориентировку по сторонам света, в следствии чего наблюдается плохая инсоляция. Квартиры в подавляющем числе имеют малую жилую площадь. Санитарные узлы совмещенные, кухни имеют малую площадь. Застройка из камня и кирпича подлежит реконструкции и восстановлению. Несущие стены таких зданий и их фундаменты позволяют выполнить их надстройку, при этом необходимо выполнить поверочные расчеты несущих конструкций на действие новой нагрузки. Железобетонные конструкции (плиты, балки, перемычки) имеют ряд повреждений, которые снижают их несущую способность, поэтому железобетонные конструкции необходимо либо заменять (в случае ветхого состояния) либо усиливать. Необходимо также изменить планировку жилых зданий расширив жилые площади квартир, устроив мусоропроводы и прочие элементы улучшающие быт. Пристройка к подобным зданиям так же вполне приемлема. При этом происходит реконструкция застройки 60-х годов путем уплотнения. Плоские крыши застройки тех лет необходимо переустраивать в скатные. Кирпичные стены, столбы и простенки имеющие повреждения подлежат усилению стальными и железобетонными обоймами.
|
44.Цели и задачи реконструкции городской застройки Процесс службы или существования здания представляет собой чередование двух его состояний – содержание или эксплуатация и перестройка или реконструкция. Второе состояние является в той или иной степени перерывом в первом, основном состоянии объекта. Новые здания возводятся путем выполнения строительных работ, а реконструкция выполняется путем ремонтных работ. Реконструкция зданий имеет целью повышение или изменение функциональных, конструктивных и эстетических свойств объектов в процессе их службы. К реконструкции относятся работы, выполняемые с целью улучшению физического и морального состояния дома, а также выполнения им функциональной принадлежности. На реконструкцию жилой застройки города выделяются большие финансовые, трудовые и материально-технические ресурсы. Расходы на реконструктивные мероприятия значительны – они составляют до 60% от затрат на новое строительство. В настоящее время реконструкция жилой застройки городов стала очень актуальной во всем мире. Реконструкция (от лат. построение) – в градостроительстве – это: 1) радикальное изменение планировочной структуры территорий в целях повышения функциональной комфортности их использования; 2) изменение архитектурно-планировочной структуры и объема здания (сооружения в тех же целях). Цель реконструкции жилого фонда заключается в его переустройстве для улучшения планировочного решения, повышения степени благоустройства инженерного оборудования зданий, создания квартир для посемейного заселения, отвечающих современный социологическим и демографическим требованиям. При реконструкции жилой застройки всесторонне учитываются социальные и градостроительные ее задачи, и также экономическая и техническая эффективность ег осуществления. Социальные задачи реконструкции заключаются п коренном обновлении застройки и планировочной структуры жилого фонда. Эти задачи предусматривают улучшение и постепенное выравнивание условий жизни населения в старых н новых городских районах, которые должны удовлетворять современным и перспективным требованиям.
|
|||||
|
45.Реконструкция территории устройством вставок, пристроек к существующим зданиям Пристройки являются добавлениями к существующим жилым зданиям и новым строительным комплексам. Различают три типа пристроек: в торец, сбоку здания, расширение корпуса. Некоторые, наиболее радикальным способом увеличения площади квартир считают не надстройку, а пристройку эркеров, мансард, лоджий, галерей. Распространен способ угловой пристройки. Эффективным с точки зрения восприятия является линейная жилая и общественная пристройка зданий вдоль улиц и магистралей. Вставки между домами помогают получить дополнительные объемы, как по жилым, так и нежилым помещениям. При объединении домов посредством пристройки к боковым фасадам требуется перепланировка угловых квартир из-за нарушения уровня инсоляции. Возведение между жилыми домами блоков обслуживания предопределяет необходимость перепланировки квартир торцевых секций, если встраиваемый объем закрывает световой фронт квартир. Встройки повышают эксплуатационные качества домов в соответствии со стандартом. К встроенным объемам относятся узлы вертикальных коммуникаций: лестницы, лифты, мусоропроводы. Необходимость в новых лестницах возникает при нецелесообразном расположении старых, редком их шаге, препятствующем желаемому разукрупнению квартир, плохом техническом состоянии. Для организации новой лестничной клетки рационально использовать существенные конкретные капитальные стены. Выгодно отводить для новых лестниц темные или затененные участки плана. Сохраняемые и вновь возводимые лестницы, не имеющие окон, должны быть обеспечены устройствами для вентиляции и удаления дыма. (системы ППА и ДУ монтируются для зданий 12 и выше этажей). Реконструкция вертикальных домов индустриального строительства обычно сводится к устройству лифтов и мусоропроводов. Причем последним основным конструктивным решением является устройство мусорокамеры на 1 этаже, так как подвальные помещения в настоящее время для данных целей уже не используются. Выделяют следующие типы лестнично-лифтовых узлов:
|
46.Факторы, влияющие на принятие решения по реконструкции жилой застройки Все факторы, влияющие на реконструкцию жилой застройки можно условно разделить на три группы:
В каждом крупном городе в настоящее время имеются их генеральные планы развития, в которые включаются мероприятия по обновлению и реконструкции застройки, в том числе реконструкции частей территорий и отдельных зданий с обязательным благоустройством придомовых территорий, решением транспортных социально-бытовых и других проблем. При реконструкции зданий городской застройки рассматриваются следующие проблемы:
По каждой из проблем группой специалистов разрабатывается проект. Комплексный проект по реконструкции утверждается на городском уровне и приводится в жизнь. Проектирование реконструкции застройки ведется в пять последовательных этапов:
При этом все города России, отличаясь друг от друга, имеют разнохарактерную застройку, но в них при реконструкции выделяют три основные зоны:
Нормативные документы по строительству и реконструкции зданий являются законом для всех проектировщиков, архитекторов, строителей, а также населения, участвующих в этом процессе. Каждое вынужденное отступление от нормативных требований должно быть согласовано с органами по строительству и архитектуре, санитарному и противопожарному надзору.
|
47.Исходные данные для составления проекта реконструкции жилой застройки Исходными данными на составление проекта реконструкции жилой застройки являются результаты изысканий. Инженерные изыскания на реконструируемых территориях разделяют на исследование природных явлений, с одной стороны, и технического и морального состояния существующей застройки, с другой. При обследовании геологической среды застройки оценка сводится к изучению видимых дефектов. Визуально обследуют места сдвига оползневых пород, оголенные откосы, провалы на поверхности. Простукиванием определяют прочность и водонасыщенность пластов. Такое обследование позволяет дать предварительное заключение, но нельзя точно установить физические свойства грунтов. Для получения точных данных о геологическом строении пород прибегают к бурению. Целью общего обследования является получение информации об историко-архитектурной ценности застройки, планировке и благоустройстве территории, градостроительных, технических и других свойствах зданий. Все эта данные необходимы для разработки стратегии восстановления и обновления зданий. Сбор исходной информации: составляется по 2 направлениям: 1. Информация о территории.
2. Информация о зданиях.
|
|||||
|
48.Факторы, оценивающие жилую застройку Комплексную реконструкцию жилой застройки городов можно представить в виде следующей системы. Все факторы, влияющие на реконструкцию жилой застройки можно условно разделить на три группы:
Проектирование реконструкции застройки ведется в пять последовательных этапов:
При этом все города России, отличаясь друг от друга, имеют разнохарактерную застройку, но в них при реконструкции выделяют три основные зоны:
Нормативные документы по строительству и реконструкции зданий являются законом для всех проектировщиков, архитекторов, строителей, а также населения, участвующих в этом процессе. Каждое вынужденное отступление от нормативных требований должно быть согласовано с органами по строительству и архитектуре, санитарному и противопожарному надзору.
|
49.Конструкция стен жилых зданий постройки до 1940 года Для этого периода характерна сплошная массивная кирпичи кладка толщиной 69—150 см. Согласно действующим нормативным документам стены из сплошной кладки толщиной 2 ½ кирпича и более относятся к I классу капитальности и имеют нормативный срок эксплуатации 150—170 лет. Наибольшее распространение имели следующие разновидности сплошной кладки: цепная (ложковые и тычковые ряды чередуются, вертикальные швы всех ложковых рядов совпадают); крестовая (вертикальные швы в ложковых рядах в кладываются вперевязку); голландская (тычковые ряды чередуются со смешанными; в смешанном ряду ложковые и тычковые кирпичи идут через один); готическая (состоит из смешанных рядов, тычковые и ложковые кирпичи чередуются в каждом ряду); английская (на каждые два ложковых ряда приходится один тычковый, все ряды перевязаны в ¼ кирпича. многорядная (тычковые ряды выполняются через четыре ложковых ряда, все ряды перевязаны в ¼ кирпича.
|
50.Конструкция перекрытий жилых зданий постройки до 1940 года Наиболее распространенными были следующие конструкции перекрытий
Бетонные сводчатые перекрытия
Деревянные по стальным балкам
Деревянные по деревянным балкам 1 — пол; 2 — лага; З - засыпка; 4 — глиняная смазка; 5 — накат; 6 — бетонный свод; 7 — стальная балка; 8 — деревянная балка; 9 – брус; 10 – штукатурка; 11 - изоляционная прокладка
|
|||||
|
51.Способы надстройки зданий Надстройка – это повышение этажности здания или его частей. Различают два способа надстроек. К первому относят реконструкцию с восприятием нагрузки от надстраиваемых этажей на старое здание. Ко второму – с передачей массы этих этаже на самостоятельные фундаменты. Для первого типа характерна надстройка без изменения существующего конструктивно-планировочного решения здания и существенное усиление несущих элементов в конструкциях стен и фундаментов используют запасы прочности. Второй тип характерен изменением конструктивно-планировочного решения и усилением несущих конструкций. В первую очередь стремятся освободить от дополнительной нагрузки наиболее напряженные части существующего здания и загрузить другие, менее нагруженные. Перекрытия надстройки, например, опирают на поперечные стены, если существующие оперты на продольные и наоборот. Промежуточную колонну вводят, если расстояние между стенами велико. Надстройка большим числом этажей сопряжена с необходимостью усиления основания и фундаментов, либо их новым формированием. При создании домов переменной этажности, когда надстройка делается не над всем домом, а над его частью, эффект реконструкции повышается. Очень модное явление сейчас – надстройка мансардных
|
52.Переустройство помещений зданий С появлением новых потребностей возникает необходимость что-то изменить в здании: разделить помещение, изолировать вход, перенести или сделать новую дверь, окно. Подобные переделки называют текущим переустройством. Выполняют такие работы не во время плановых ремонтов, а между ними. «Правилами и нормами технической эксплуатации» разрешаются следующие виды переустройства:
- перепланировка отопительных и санитарно-технических приборов. В муниципальном жилом фонде, в основном, имеются квартиры, состоящие из одной жилой комнаты и до пяти. Наибольшая комната, обычно называется общей, а все остальные - спальнями. Квартиры нормируются по общей площади. Повышать или понижать пределы площадей допускается до 5%. Спальня для одного человека должна иметь площадь не менее 8 м2, для двух человек - 10-12 м2. Площадь общей комнаты может быть до 20 м2. Площадь кухни должна быть не менее 7 м2. Ширина коридоров в квартире должна быть не менее 1,1 м (в подсобных помещениях - 0,85 м). Ширина передней Должна быть не менее 1,4 м. Размеры санитарных помещений зависят от квартиры и габаритов оборудования, устраиваются раздельные (или совмещенные в однокомнатной квартире), примерной площадью от 2,25 до 3,75 м2. Кроме перечисленных требований и условий, при любом переоборудовании жилых зданий необходимо соблюдать все положения СНиП и других нормативных документов по строительству и реконструкции.
|
53.Задача реконструкции жилой застройки Процесс службы или существования здания представляет собой чередование двух его состояний – содержание или эксплуатация и перестройка или реконструкция. Второе состояние является в той или иной степени перерывом в первом, основном состоянии объекта. Новые здания возводятся путем выполнения строительных работ, а реконструкция выполняется путем ремонтных работ. Реконструкция зданий имеет целью повышение или изменение функциональных, конструктивных и эстетических свойств объектов в процессе их службы. К реконструкции относятся работы, выполняемые с целью улучшению физического и морального состояния дома, а также выполнения им функциональной принадлежности. На реконструкцию жилой застройки города выделяются большие финансовые, трудовые и материально-технические ресурсы. Расходы на реконструктивные мероприятия значительны – они составляют до 60% от затрат на новое строительство. В настоящее время реконструкция жилой застройки городов стала очень актуальной во всем мире. Реконструкция (от лат. построение) – в градостроительстве – это: 1) радикальное изменение планировочной структуры территорий в целях повышения функциональной комфортности их использования; 2) изменение архитектурно-планировочной структуры и объема здания (сооружения в тех же целях). Цель реконструкции жилого фонда заключается в его переустройстве для улучшения планировочного решения, повышения степени благоустройства инженерного оборудования зданий, создания квартир для посемейного заселения, отвечающих современный социологическим и демографическим требованиям. При реконструкции жилой застройки всесторонне учитываются социальные и градостроительные ее задачи, и также экономическая и техническая эффективность ег осуществления. Социальные задачи реконструкции заключаются п коренном обновлении застройки и планировочной структуры жилого фонда. Эти задачи предусматривают улучшение и постепенное выравнивание условий жизни населения в старых н новых городских районах, которые должны удовлетворять современным и перспективным требованиям.
|
|||||
|
54.Особенности реконструкции общественных зданий Общественные здания необходимо реконструировать с повышением полезной площади, выполнять перепланировку с расширением коридоров, проходов для повышения безопасного перемещения людей в случае пожаров, техногенных и природных катастроф. Безлифтовые здания высотой более 5 этажей необходимо снабжать лифтовыми узлами. Лифты располагают: в огражденных сетками шахтах, если имеются пролеты между маршами лестниц; в глухих шахтах из кирпича или железобетона. Перепланировка зданий допускается, однако имеются запреты: Запрещено:
Реконструкцию общественных зданий допустимо производить путем надстройки и пристройки. Необходимо по возможности переустроить плоскую крышу в скатную.
|
|
|
