7.Расчёт и проектирование подфокусирующей линзы
В качестве подфокусирующей линзы в кинескопе используется иммерсионная линза.
Линза подфокусировки представляет собой иммерсионную линзу, образованную двумя цилиндрами одинакового диаметра. Иммерсионная линза – это линза, у которой потенциалы на электродах слева и справа постоянны, но не равны. В нашем случаи U1<U2 (рис. 6.1.).
Действие
любой электронной линзы зависит от
U"(z):
.
Как видно из рисунка поле в линзе состоит
из двух частей – собирающей и рассеивающей.
Результирующее же действие иммерсионной
линзы является собирающим, т.к. электроны
проходят собирающую область поля линзы
с меньшими скоростями, чем рассеивающую.
Рис. 7.1. Иммерсионная линза и распределение потенциала вдоль ее оси
Задачи ПФ-линзы:
Создать второй кроссовер (скрещивание) приблизительно в середине плоскости УЭ.
Предотвратить пробой между ускоряющим электродом и модулятором
Обеспечить запирание луча при отсутствии развёртки
Обеспечить параксиальность пучка малым диаметром отверстия в ПФ
В разделе 2 данного КП мы определили, что:
Wпф = 60 мм.
Vпф = 30 мм.
Из исходных данных известно, что:
Uпф = 275В
Uа1 = 3750В
Оптическая сила подфокусирующей линзы равна:
=
+
=
+
= 0.037мм-1
f2пф = 27 мм
Далее используем оптические иммерсионной линзы, образованной двумя цилиндрами одинакового диаметра D, расположенных на расстоянии l=0.1D друг от друга.
Рис.7.2. Оптические параметры для иммерсионной линзы, выполненной из двух цилиндров равного диаметра, расположенных на расстоянии 0,1D друг от друга
Находим нужную нам точку U2/U1=14 и определяем, что в этой точке:
f2пф / D = 2.2 мм
D = f2пф /2.2 = 27 / 2.2 =12.3 мм
l = 0.1D = 1.23 мм
8.Расчёт и проектирование главной фокусирующей линзы
В
качестве главной фокусирующей линзы
кинескопа для цветного телевидения
используется иммерсионная линза, поэтому
на основе данных, полученных ранее, по
уравнению
=
+
определим ее оптическую силу:
=
+
= 1*10-2
мм-1
Теперь
нужно выбрать конструкцию иммерсионной
линзы, но зная необходимую оптическую
силу иммерсионной линзы, удобнее выбрать
готовую конструкцию. Выбранная мною
конструкция и её оптическая характеристика
представлена на рис.8.2. и рис.8.3.
соответственно.
Рис. 8.2. Конструкция исследованной иммерсионной линзы.
Толщина
материала 0.27мм.

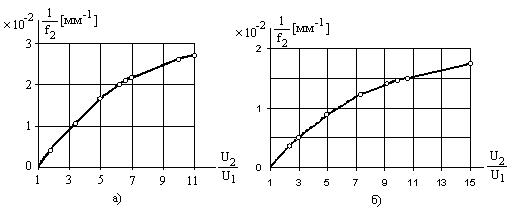

Рис. 8.3. Зависимость оптической силы от соотношения потенциалов.
В результате расчётов иммерсионного объектива, подфокусирующей и иммерсионной линз мы получили эскиз всей эмиссионно-оптической системы.
Он показан на рисунке 8.4.

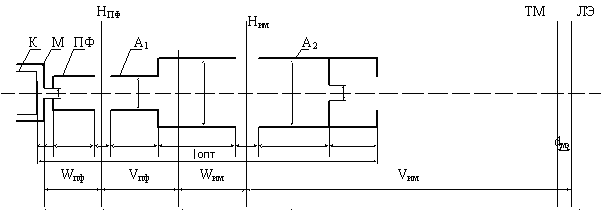

Рис.8.4.Эскиз сконструированной электронной пушки для кинескопа цветного телевидения
![](/html/2706/180/html_eJITV_jQBB.ox6z/img-n6XvkO.png)
Wпф = 60 мм.
Vпф = 30 мм.
Wим = 30 мм.
Vим = 334.85 мм.
lопт = 180 мм
dмэ = 5 мм.
