Лабораторная работа № 3
Частотные характеристики динамических звеньев
Цель работы: Экспериментальное изучение частотных характеристик
динамических звеньев.
Задание на лабораторную работу
С помощью пакета MatLab построить частотные характеристики каждого типового звена (см. таблицу1 и номер варианта).
Определить влияние коэффициентов, входящих в описание каждого звена, на параметры ЛАЧХ и ЛФЧХ, в том числе:
как меняется ширина асимптотических участков ЛАЧХ и ЛФЧХ;
как меняется положение точек пересечения осей ЛАЧХ.
Требование к оформлению отчета
Отчет оформляется в соответствии с требованиями, предъявляемыми к оформлению лабораторных работ в вузе, и должен содержать:
титульный лист,
формулировку цели работы,
постановку задачи в соответствии с вариантом задания,
схемы моделирования исследуемых звеньев,
экспериментально полученные характеристики при вариации параметров каждого звена,
выводы, обобщающие проделанные эксперименты по каждому звену.
Последовательность выполнения работы
Для выполнения лабораторной работы используется пакет прикладных программ (ППП) Control System Toolbox. ППП предназначен для работы с LTI-моделями (Linear Time Invariant Models) систем управления.
В Control System Toolbox имеется тип данных, определяющих динамическую систему в виде комплексной передаточной функции. Синтаксис команды, создающий LTI-систему c одним входом и одним выходом в виде передаточной функции:
TF([bm, …, b1, b0], [an, …, a1, a0])
bm, …, b1– значения коэффициентов полиномаВ,
an, …, a1– значения коэффициентов полинома A.
В пакете MatLab ЛЧХ объекта, заданного с помощью ПФ, можно получить командой
>>bode
Другим вариантом получения графиков динамических характеристик САУ является использование графического интерфейса ППП CST – LTI viewer, вызов которого осуществляется командой
>>ltiview
В которой, в качестве параметра, можно указать имя переменной, содержащей LTI-объект.
Таким образом, выполнение лабораторной работы состоит из следующих шагов:
Изучите теоретические сведения.
Запустите систему MATLAB.
Введите передаточную функцию w как объект tf
Используя соответствующую команду
>>bode(w)
Получите ЛАЧХ и ЛФЧХ.
Сохраните полученные графики в отчет (Edit-CopyFigure).
Запустите модуль LTIViewer(>>ltiview).
Загрузите модель w ( File – Import)( рис. 3.1).
Рис.3.1
Постройте частотные характеристики звена ( ПКМ –Edit-Plot Configuration). Сохраните их в отчет. Результат на рис 3.2.
Рис 3.2
Получите семейства графиков характеристик звена при изменении:
Коэффициента передачи K=1…10;
Постоянных времени звенаТ=0,1…1;
Коэффициента демпфирования ξ=0,1…1.
Сохраните полученные графики в отчет.
Проведите сравнительный анализ полученных характеристик, сделайте выводы о влиянии параметров передаточных функций звеньев на их характеристики.
Ответьте на контрольные вопросы.
Оформите отчет.
Методический пример
Задана передаточная функция САУ
W ( p ) =
Будем работать в командном режиме среды MATLAB.
Создадим LTI-объект с именем w, для этого выполним:
>> w=tf([10] , [0.1 1])
Transfer function:
10
---------
s + 1
Построим ЛАЧХ и ЛФЧХ, для этого выполним:
>>bode(w)
Результат на рис.3.3
Рис.3.3
Запустим модуль LTIViewer(>>ltiview).
Загружаем модель.

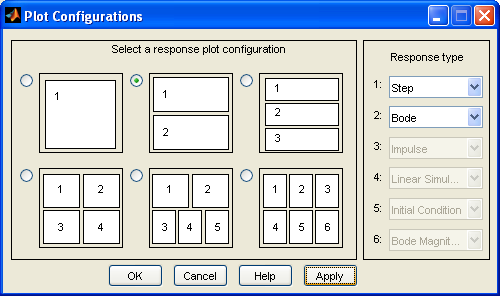

Используя Edit-Plot Configuration выбираем окно с 2 видами характеристик Step,Bode (см. рис.3.4)
Рис.3.4
Фиксируем получившиеся характеристики в отчет.
Согласно п.9 изменим значение коэффициента передачи k1в вашей ПФ.
>> w2=tf([20] , [0.1 1])
Transfer function:
20
---------
0.1 s + 1
>> w3=tf([30] , [0.1 1])
Transfer function:
30
---------
0.1 s + 1
>> w4=tf([40] , [0.1 1])
Transfer function:
40
---------
0.1 s + 1
>> w5=tf([50] , [0.1 1])
Transfer function:
50
---------
0.1 s + 1
>> w6=tf([60] , [0.1 1])
Transfer function:
60
---------
0.1 s + 1
>> w7=tf([70] , [0.1 1])
Transfer function:
70
---------
0.1 s + 1
>> w8=tf([80] , [0.1 1])
Transfer function:
80
---------
0.1 s + 1
>> w9=tf([90] , [0.1 1])
Transfer function:
90
---------
s + 1
Загружаем все модели и сохраняем полученный результат.(см. рис.3.5)
Рис.3.5
Таким же образом изменяем постоянную времени и коэффициент демпфирования в заданной ПФ. Результаты сохраняем в отчёт.
Делаем выводы и защищаем работу.
