29 Измерение угла сдвига фаз и частоты циу временного преобразования.
Работа ЦИУ врем-го преобр-я основана на преобразовании измеряемой величины х в интервал времени tX , заполняемый импульсами опорной частоты f0 , кол-во n кот-ых подсчитывается цифровым счетчиком. В интервал времени tX преобр-ся либо непосредственно измеряемая вел-на Х, либо функционально связанная с нею и полученная в рез-те промежуточных вычислений. Основная прогрешность этих ЦИУ зависит от : 1) погр-ти преобр-ия Х в t ; 2) несинхронности опорных импульсов с началом и концом интервала tX ; 3) нестабильность частоты опорных импульсов f0 .

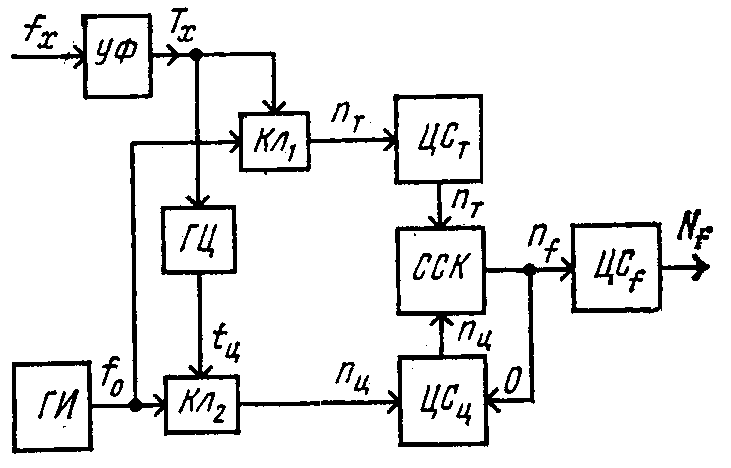

Частотомер
Схема реализует соотношение
,
где
-опорный
интервал времени, задаваемый генератором
цикла ГЦ,
-
опорная частота ГИ. УФ-усилитель-формирователь,
формирует
Tx
, на который открывается ключ КЛ1, и ЦСТ
за этот интервал времени подсчитывает
количество импульсов nT
за период Tx.
Задний фронт интервала Tx,
запускает ГЦ, открывающий на интервал
времени tц
ключ КЛ2. Ч/з КЛ2 импульсами с частотой
f0
заполняется цифровой счетчик ЦСЦ
.
Количество импульсов nЦ
в ЦСЦ
схемой сравнения кодов ССК сравнивается
с nT
и
в момент равенства ССК посылает импульс
в счетчик ЦСf
и
сбрасывает ЦСЦ
на
нуль. Далее процесс продолжается
аналогично до окончания интервала tц.
Таким образом за интервал tц
в ЦСf
будет набрано число импульсов
,
пропорциональное
:
=nЦ/nT,
где nЦ-общее
кол-во импульсов, поступившее в ССК за
интервал tц.
Фазометр
Импульсы,
сформированные усилителями-формирователями
УФ1,УФ2, перебрасывают триггер Тг и
открывают ключ Кл на интервал времени
tx,
определяемый фазовым сдвигом. За этот
интервал времени число импульсов,
поступающих в счетчик ЦС,
, т.е.
Различные помехи, несовершенства УФ, нелинейные искажения могут вызвать смещение моментов перехода исследуемых сигналов u1 и u2 через нуль, т.е. дополнительные погрешности при опр-ии tX , поэтому иногда одновременно опр-ют 2 интервала t'X и t’’X :
Точность измерения
зависит от постоянства fX/f0
, поэтому иногда схему усложняют
дополнительными узлами для автоматического
изменения f0
при изменении
fX
, чтобы fX/f0=const.
30. ЦИУ частотного преобразования. Способы частотного преобразования и их сравнение. метод расширения пределов измерения с помощью гетеродина. Основным узлом ЦИУ частотного преобразования, от которого зависит достижимая точность, является преобразователь параметра в частоту или количество импульсов. Однако в отличие от ЦИУ число-импульсного преобразования количество импульсов измеряется здесь за определенный заранее заданный интервал времени (цикл) tц т. е. определяется средняя частота импульсов. Эта особенность определяет как основной недостаток ЦИУ частотного преобразования – относительно большое время измерения, так и основное достоинство – высокую помехоустойчивость в результате интегрирования за время измерения. Дополнительные погрешности возникают за счет нестабильности интервала tц и несинхронности импульсов с началом и концом интервала tц (пог-ть дискр-и). Способы частотного преобразования:
1) преобразование напряжения в частоту – является наиболее перспективным для применения в ЦИУ. Это объясняется тем, что большинство параметров легко преобразуются в постоянное напряжение.
Гетеродинный
метод расширения пределов измерения
позволяет измерять частоты непрерывных,
амплитудно-модулированных сигналов
низких и высоких частот (до 20ГГц). Этот
способ заключается в сравнении частоты
исследуемого сигнала с частотой
маломощного генератора перестраиваемой
частоты (гетеродина). При измерениях
сигнал частотой fX
генератора
измеряемой частоты и сигнал частотой
f0
генератора образцовой частоты подводятся
на смеситель (рис. 9.5), на выходе которого
образуется сложный по форме сигнал,
содержащий большое число комбинационных
частот, в том числе наименьшую разностную
частоту fX
—
f0
= F.
Сигнал
разностной частоты F
выделяется,
усиливается усилителем низкой частоты
и подается на индикатор. Индикатором
может быть головной телефон,
магнитоэлектрический микроамперметр,
осциллограф, электронно-оптический
прибор. Регулируя частоту сигнала f0
гетеродина, сводят разность частот F
либо
к нулю (нулевые биения), либо к нек-му
фиксированному значению. По изв-й частоте
f0
гетеродина и разности частот F
опр-т
неизв-ю частоту fX.
