3.3 Зонд акустического каротажа
Рисунок 22. Зонд акустического каротажа
Назначение: измерение скорости распространения звуковой волны в породе, измерение затухания звуковой волны при прохождении через породу.
3.3.1 Генератор
Рисунок 23. Плата генератора
Назначение: генерация сигнала звуковой частоты заданной формы.
В основе функционального блока лежит ЦАП с токовым выходом. Управление происходит микроконтроллером через последовательный интерфейс SPI. После ЦАП включен преобразователь ток-напряжение на ОУ.
Характеристики генератора представлены в таблице 15.
Таблица 15. Характеристики генератора
частота дискретизации |
51,2 кГц |
амплитуда выходного сигнала |
5В |
частота выходного сигнала |
100Гц – 10кГц |
напряжение питания |
+5В, +12В |
температурный диапазон |
-40…+125 град |
потребляемая мощность |
0,2 Вт |
3.3.2 Усилитель импульса

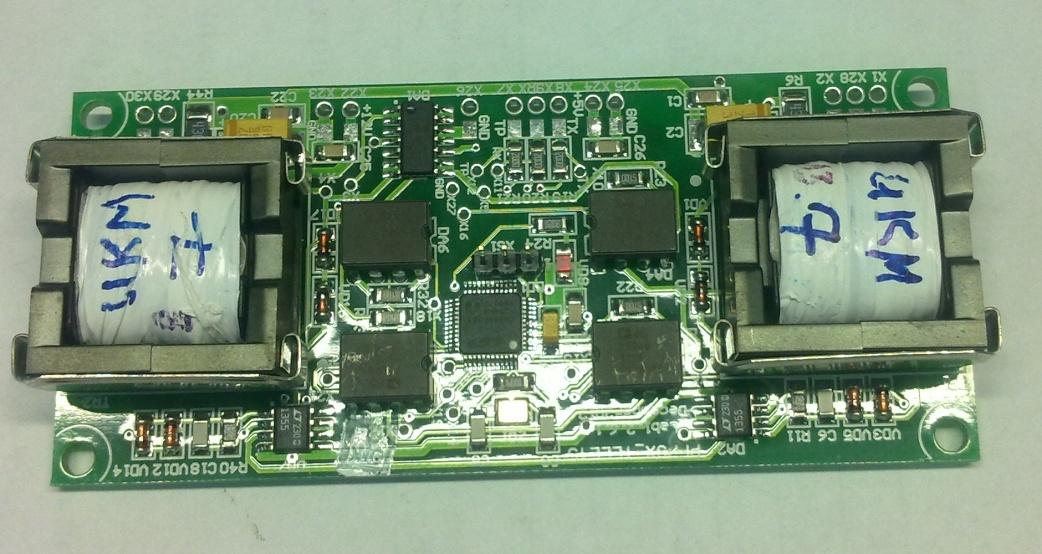

Рисунок 24. Плата импульсного усилителя
Назначение: усиление сигнала, вырабатываемого генератором до необходимого уровня излучения гидроакустической антенной. характерной особенностью является импульсный режим работы, позволяющий достичь большей выходной мощности в импульсе по сравнению с потребляемой мощностью.
Характеристики усилителя представлены в таблице 16.
Таблица 16. Характеристики усилителя импульса
Максимальное выходное напряжение |
50В |
Температурный диапазон |
-40…+125 град |
Напряжение питания |
+24В |
Потребляемая мощность |
25 Вт |
3.3.3 Излучатель
Рисунок 25. Излучающая гидроакустическая антенна
Назначение: преобразование колебаний электрического сигнала в механические колебания. В основу положен эффект магнитострикции – механическая деформация материала под действием магнитного поля.
Характеристики излучателя представлены в таблице 17.
Таблица 17. Характеристики излучателя
Максимальное рабочее напряжение |
50В |
Рабочая частота |
6 кГц |
Излучаемая импульсная мощность |
не менее 125 Вт |
Диапазон рабочих температур |
-40 … +130 град |
Максимальное давление |
85 МПа |
3.3.4 Приемники
Рисунок 26. Приемная гидроакустическая антенна
Назначение: преобразование механических колебаний в электрический сигнал. В основе лежит пьезоэлектрический эффект – электризация граней пьезоэлектрического кристалла под действием давления.
Характеристики приемника представлены в таблице 18.
Таблица 18. Характеристики приемника
Диапазон рабочих частот |
6±0,5 кГц |
Чувствительность |
не менее 104 В/Па |
Диапазон рабочих температур |
-40 … +130 град |
Максимальное давление |
85 МПа |
3.3.5 Усилители
Рисунок 27. Схема инвертирующего усилителя
Назначение: приведение входного сигнала с приемников к пределу измерения АЦП ±10В. Выполнены на ОУ, включенных по инвертирующей схеме для обеспечения высокого входного сопротивления.
Характеристики усилителей представлены в таблице 19.
Таблица 19. Характеристики усилителя
коэффициент усиления |
|
граничная частота усиления |
1МГц |
входное сопротивление |
1Мом |
максимальная амплитуда выходного напряжения |
12В |
напряжение питания |
+12В, -12В |
температурный диапазон |
-40…+125 град |
потребляемая мощность |
0,15Вт |
3.3.6 Фильтр
Рисунок 28. Схема RC-фильтра
Назначение: выделение сигнала необходимой частоты. Выполнен на R, C элементах. Температурный диапазон от минус 40 о плюс 125 град.
3.3.7 2-х канальный АЦП
Рисунок 29. Микросхема 2-х канального АЦП
Назначение: синхронная оцифровка сигналов с приемников. Конструктивно выполнен в виде микросхемы и содержит в себе: 2 одинаковых 16-разрядных АЦП поразрядного уравновешивания, тактовый генератор 25МГц, источник опорного напряжения, входной управляемый делитель для расширения диапазона измеряемого напряжения, регистр выходного кода.
Характеристики микросхемы 2-х канального АЦП представлены в таблице 20.
Таблица 20. Характеристики микросхемы 2-х канального АЦП
диапазон измеряемых напряжений |
-5…+5В |
-10…+10 при использовании входного делителя | |
напряжение встроенного ИОН |
5В |
частота встроенного тактового генератора |
25 МГц |
максимальная частота дискретизации |
500кГц |
разрядность АЦП |
16 |
тип выходного кода |
параллельный 16-разрядный |
температурный диапазон |
-40…+125 град |
напряжение питания |
+5В, +12В, -12В |
потребляемая мощность |
0,15Вт |
3.3.8 Микроконтроллер
Рисунок 30. Микросхема микроконтроллера
Назначение: управление процессом измерения, обработка результатов, обмен данными с платой телеметрии.
Характеристики микроконтроллера представлены в таблице 21.
Таблица 21. Характеристики микроконтроллера
тип микроконтроллера |
МС8051 |
тактовая частота |
50МГц |
количество портов |
4 8-разрядных двунаправленных порта |
встроенные последовательные интерфейсы |
UART, SPI |
температурный диапазон |
-40..+150 град |
напряжение питания |
+5В |
потребляемая мощность |
0,6Вт |
3.3.9 Плата телеметрии
Рисунок 31. Плата телеметрии
Назначение: согласование интерфейса UART и биполярного фазоманипулированного кода. Конструктивно ФБ выполнен как отдельная плата. Устанавливается в скважинный прибор, используемый в комплексе.
Основу составляет микроконтроллер типа МС8051, который выполняет функцию распознавания пришедших команд, сравнение адреса прибора в команде со своим адресом, расчет контрольной суммы.
Характеристики платы телеметрии представлены в таблице 22.
Таблица 22. Характеристики платы телеметрии
тип входного сигнала |
биполярный фазо-манипулированный код |
диапазон напряжений входного сигнала |
-30…+30В |
тип выходного сигнала |
UART |
температурный диапазон |
-40…+125 град |
напряжения питания |
+5В, +12В |
потребляемая мощность |
0,5Вт |
3.3.10 Блок питания
Рисунок 32. Блок питания
Назначение: формирование напряжений питания, необходимых для работы функциональных блоков скважинного прибора из стабилизированного тока 400мА, 400Гц.
Конструктивно блок питания выполнен в виде отдельной платы. В основе лежат импульсные стабилизаторы напряжения со сглаживающими выходными фильтрами, рассчитанные на необходимые значения напряжений.
Характеристики блока питания представлены в таблице 23.
Таблица 23. Характеристики блока питания
тип используемых стабилизаторов напряжения |
импульсный |
рабочий ток в первичной обмотке силового трансформатора тока |
400 мА |
уровни выходных напряжений |
+5В, +12В, -12В |
температурный диапазон |
-40…+125 град |
максимальная выходная мощность |
27Вт |
