2 Задания к лабораторной работе
2.1 Спектральные характеристики периодических сигналов
Задача 2.1.1. Разложить функцию x(t):= t,в тригонометрический ряд Фурье на интервале (0,1).
Ответ. Коэффициенты разложенияa0:= 1/2,ak:= 0 иbk:= -1/kπ.
Ряд Фурье (1.1) при числе гармоник k:= 0,1,2 имеет вид
Задача 2.1.2. Разложить функцию x(t):= t из примера 1.1 в экспоненциальный ряд Фурье на интервале (0,1).
Ответ.Коэффициенты разложения
Экспоненциальный ряд Фурье (1.4) при числе гармоник m:= 5 имеет вид
Задача 2.1.3. Построить амплитудный спектр периодической последовательности идеальных прямоугольных импульсовZ(t), график которой приведен на рисунке 10, на базе тригонометрического ряда Фурье.
Рисунок 10 – График идеальных прямоугольных импульсов
Ответ. При единице времени одна миллисекунда ms:= 10-3sec, номерах гармоник k:= 0 .. 5, амплитуде Um:= 1.5volt, периоде T:= 2 ms, частоте 1-й гармоникиf1:= 1/Tи k-й гармоники fk:= k∙f1амплитудный спектр
График амплитудного спектра в виде столбчатой диаграммы приведен на рисунке 11.
Рисунок 11 – График амплитудного спектра
Задача 2.1.4. Найти амплитудный и фазовый спектры сигналаU(t) на выходе однополупериодного выпрямителя на основе комплексного ряда Фурье. График сигнала показан на рисунке 12.
Рисунок 12 – График сигнала U(t)
Ответ.Амплитудный спектр
Фазовый спектр
Задача 2.1.5. Найти амплитудный и фазовый спектры сигналаS(t) на выходе двух полупериодного выпрямителя на основе комплексного ряда Фурье. График сигнала показан на рисунке 13.
Рисунок 13 – График сигнала S(t)
Ответ.Амплитудный спектр
Фазовый спектр

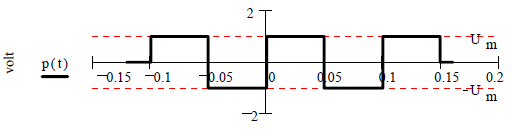

Задача 2.1.6. Найти амплитудный и фазовый спектры периодической последовательности идеальных прямоугольных импульсов P(t), график которой приведен на рисунке 14, на базе комплексного ряда Фурье.
Рисунок 14 – График импульсов P(t)
Ответ.Амплитудный спектр
Фазовый спектр
2.2. Спектральные характеристики непериодических сигналов
Задача 2.2.1. Построить спектры амплитуд и фаз сигнала U(t) на выходе генератора линейно изменяющегося напряжения (ГЛИН) при исходных данных: скорость изменения Vm:=4 volt∙Sec-1 и длительность τ:=2 Sec.
Аналитическое выражение сигнала
Рисунок 15 – Сигнал U(t)
Ответ.Амплитудный спектр
Фазовый спектр
Задача 2.2.2. Найти спектр косинусоидальной функции y(t), заданной на интервале -τ/2 ≤t≤ τ/2 показанной на рисунке 16, при исходных данных: амплитуда Um:= 0.5, длительность τ:= 0.2, при N:= 8 частота f0:= N/τ или ω0:= 2 ∙ π ∙ f0, возможная периодичность повторения T:= 2 ∙ τ.
Аналитическое выражение функции
Рисунок 16 – Сигнал y(t)
Ответ.Спектр функции y(t)
Задача 2.2.3. Найти амплитудный спектр одиночного видеоимпульса S(t) синусоидальной формы при исходных данных: амплитуда Um:= 2 volt; длительность τ:= 10-1sec; при N:= 2 частота f0:= 1/ (N∙τ) (угловая частота ω0:= 2 ∙ π ∙ f0) и период T0:= N∙τ.
Аналитическое выражение сигнала:
Рисунок 17 – Видеоимпульс S(t)
Ответ. Амплитудный спектр
График амплитудного спектра видеоимпульса S(t) синусоидальной формы приведен на рисунке 18 при изменении угловой частоты ω в долях несущей частоты ω0:= 2π/Т0 в случае периодического продолжения импульсного сигнала с периодом T0, а именно при
Рисунок 18 – График амплитудного спектра видеоимпульса S(t)
Задача 2.2.4. Решить задачу 2.2.3 с использованием теоремы о временном сдвиге.
Ответ.Амплитудный спектр
Задача 2.2.5. Найти спектры амплитуд и фаз экспоненциального видеоимпульса E(t), t≥0 sec с амплитудой Um:= 1volt и коэффициентом затухания α:=0.1 sec-1.
Рисунок 19 – Видеоимпульс E(t)
Математическая модель сигнала
Ответ.Амплитудный спектр
Фазовый спектр
Задача 2.2.6. Найти амплитудный спектр экспоненциального радиоимпульса E1(t), t≥0 sec (рисунок 20) с параметрами: амплитуда Um:= 5volt; коэффициент затухания α:= 400 sec-1; частота f0:= 1000 Hz (ω0:= 2πf0).
Рисунок 20 – Экспоненциальный радиоимпульс E1(t)
Математическая модель сигнала
Ответ.Амплитудный спектр экспоненциального радиоимпульса
График амплитудного спектра приведен на рисунке 21 при
и изменении угловой частоты
Рисунок 21 – График амплитудного спектра
Задача 2.2.7. Найти в рамках Mathcad спектры некоторых специальных функций:
дельта-функция δ (t) или функция Дирака
единичный скачок d(t) или функция Хевисайда
комплексная синусоида (пусть ω0:= 5)
постоянная функция p(t) := A
ПРИМЕЧАНИЕ. Все эти функции абсолютно не интегрируемы, но путем предельного перехода для них можно найти интегральное преобразование Фурье.
Ответ.Спектральные функции:
ПРИМЕЧАНИЕ. Если интеграл непосредственно не берется, то следует использовать в Mathcad команды прямого преобразования Фурье «Fourier Transform» и обратного преобразования Фурье «Inverse Fourier Transform» меню Symbolic и Transforms.
Задача 2.2.8. Амплитудный спектр сигнала S(t) имеет параметры:
а) плотность амплитуд H:= 0.5 volt∙sec;
б) частоты среза спектра ωc1:= 4 sec-1и ωc2:= 3 ωc1.
Амплитудный спектр описывается выражением
Спектр фаз равен нулю. Требуется найти вид сигнала S(t). График частотной характеристики (амплитудного спектра) приведен на рисунке 22 при W:=18 sec-1и ω:= -W, -W + W/200 .. W.
Рисунок 22 – График частотной характеристики
Ответ.Сигнал
причем при t:=0 имеем
График сигнала при T:= 5sec и t:= 1.0 ∙ T, - 1.0 ∙ T + T/400 .. 1.0 ∙ T приведен на рисунке 23.
Рисунок 23 – График сигнала
