2.1.2. Расчет чердачного перекрытия
Определим толщину утеплителя чердачного перекрытия (рис. 2).
Градусосутки отопительного периода:
Dd=(tint–tht)×zht,
где tht= - 6,5оС – для н.п. Белорецк;
zht=249 сут. – для н.п. Белорецк.
Dd=(20°–(-6,5°))×249=6599 °С×сут
R0req определяется согласно табл. 4 прим.1 [1] по формуле :
,
a , b - коэффициенты, значения которых следует принимать по данным таблицы 4 [1] для соответствующих групп зданий.
а = 0,00045
b = 1,9
RreqС = 0,00045*6599+1,9 = 4,87 (м2× оC)/Вт
Определим толщину утеплителя чердачного перекрытия (рис. 2).
н.с. =0,52 Вт/(м×оC) – пенозолобетон, (δ=200 мм, γ=1200 кг/м3);
ц.п.с.=0,76 Вт/(м×оC) – определяем для цементно-песчаного раствора (δ=30 мм γ=1800 кг/м3);
λут= 0,03 Вт/(м∙ оC) – определяем для плиты из экструдированного пенополистирола марки Styro foarm , (γ=30 кг/м3);
r=1;
αint=8,7 Вт/(м2×оС) – для гладких потолков;
ext=12 Вт/(м2×оС) – для чердачных перекрытий.
Рис. 2. Схематичный вид поперечного разреза чердачного перекрытия:
1 – несущий слой, 2 – утеплитель, 3 – цементно-песчаная стяжка
2.1.3. Расчет перекрытия над неотапливаемым техническим подпольем
Определим толщину утеплителя над неотапливаемым техническим подпольем (рис. 3).
Градусосутки отопительного периода:
Dd=(tint–tht)×zht,
где tht= - 6,5оС – для н.п. Белорецк;
zht=249 сут. – для н.п. Белорецк.
Dd=(20°–(-6,5°))×249=6599 °С×сут
R0req определяется согласно табл. 4 прим.1 [1] по формуле :
,
a , b - коэффициенты, значения которых следует принимать по данным таблицы 4 [1] для соответствующих групп зданий.
а = 0,00045
b = 1,9
RreqС = 0,00045*6599+1,9 = 4,87 (м2× оC)/Вт
Определим толщину утеплителя перекрытия над неотапливаемым техническим подпольем с tc=+2 оС (рис. 3).
Значение сопротивления теплопередаче перекрытий, отделяющих помещения здания от неотапливаемых пространств с температурой tc (text <tc <tint) следует уменьшать на коэффициент n, определяемый по формуле:
Значит R0req=4,87×0,32=1,57 (м2× оC)/Вт.
Отсюда находим:
н.с. =0,47 Вт/(м×оC) – пенозолобетон, (δ=200 мм, γ=1200 кг/м3);
ц.п.с.=0,76 Вт/(м×оC) – определяем для цементно-песчаного раствора (δ=30 мм γ=1800 кг/м3);
λут= 0,03 Вт/(м∙ оC) – определяем для плиты из экструдированного пенополистирола марки Styro foarm , (γ=30 кг/м3);
r=1;
αint=8,7 Вт/(м2×оС) – для гладких потолков;
ext=6 Вт/(м2×оС) – для перекрытий над неотапливаемыми подвалами
без световых проемов в стенах (табл.8[2])

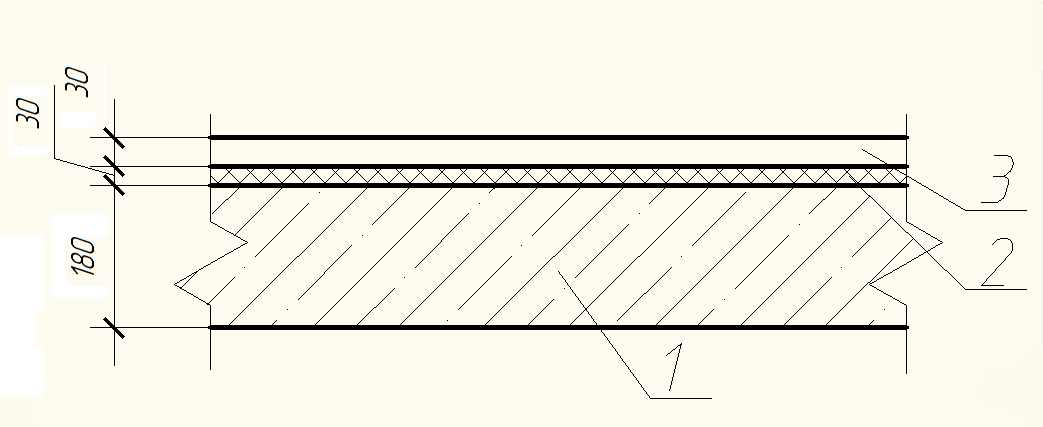

Рис. 2. Схематичный вид поперечного разреза перекрытия над неотапливаемым техническим подпольем:
1 – несущий слой, 2 – утеплитель, 3 – цементно-песчаная стяжка
2.1.4. Выбор заполнения светового проема
Определим требуемое RFreq оконных проёмов (рис. 3).
Градусосутки отопительного периода:
Dd=(tint–tht)×zht,
где tht= - 6,5оС – для н.п. Белорецк;
zht=249 сут. – для н.п. Белорецк.
Dd=(20°–(-6,5°))×249=6599 °С×сут
